過熱・ノイズ問題を防ぐステッピングモータドライバの対策方法

ステッピングモーターは、精密な位置決めやトルク制御が求められる多くのアプリケーションで使用されていますが、過熱やノイズはその性能を損なう可能性がある重大な問題です。特に、長時間の使用や負荷の変動が大きい場合、これらの問題が顕著に現れます。ステッピングモーターのドライバは、モーターの駆動信号を制御する重要な役割を担っており、これらの問題を防ぐためにはドライバの設計と設定を適切に行うことが求められます。

この記事では、過熱とノイズ問題を防ぐために、ステッピングモータドライバで実施すべき対策方法について詳しく解説します。

1．ステッピングモータドライバにおける過熱問題

ステッピングモーターが過熱する主な原因は、ドライバから供給される電流の過剰や不適切な冷却です。過熱が続くと、モーターやドライバの性能が低下し、最終的には故障に繋がる恐れがあります。過熱を防ぐためには、以下の対策が必要です。

1-1．電流制限と適切な設定

ステッピングモーターは、駆動する際に適切な電流量を設定することが重要です。過剰な電流が供給されると、モーターやドライバの温度が上昇し、過熱を引き起こします。

対策：

定格電流の設定：ドライバには通常、モーターの最大定格電流を設定する機能があります。モーターの仕様に合わせて適切な電流値を設定し、過剰な電流供給を避けます。

トルク要求に応じた電流調整：負荷が高い場合でも、ドライバに搭載された電流制御機能を使用して、動作に必要な最小限の電流を供給するように設定します。これにより、過剰な熱の発生を抑えます。

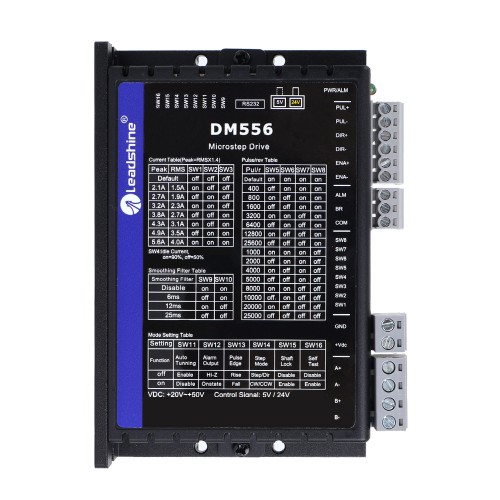

「写真の由来：Leadshine デジタルステッピングドライバ DM556 20-50VDC 0.5-5.6A (Nema 17、23、24ステップモーターに適合)」

1-2．冷却システムの強化

過熱を防ぐためには、冷却システムを適切に設計することが重要です。ドライバやモーターが高温になりすぎると、動作不良や故障を引き起こす原因となります。

対策：

ファンやヒートシンクの設置：ドライバやモーターに冷却ファンやヒートシンクを取り付けることで、放熱を効率化し、過熱を防ぎます。

放熱材料の使用：ドライバやモーターの内部に熱を効率よく放出できる放熱性の高い素材を使用することで、温度管理を最適化します。

1-3．過熱保護機能の利用

多くのモータドライバには、過熱を防ぐための過熱保護機能が組み込まれています。この機能を有効にすることで、モーターやドライバが過熱状態に達した際に、自動でシャットダウンや動作の制限が行われます。

対策：

温度センサーの使用：ドライバやモーターに温度センサーを設置し、リアルタイムで温度を監視します。設定温度を超えた場合に自動的に運転を停止するようにします。

過熱時の自動保護：ドライバのプログラムにより、過熱時にはモーターの動作を制限したり、自動で停止する機能を実装します。

2．ステッピングモータドライバにおけるノイズ問題

ステッピングモーターの駆動には、ノイズや振動が発生しやすいという特性があります。特に、モーターの動作が急激に加速したり減速したりすると、ノイズや振動が大きくなります。これらの問題を防ぐためには、次のような対策が有効です。

2-1．マイクロステップ駆動の導入

ノイズや振動を減少させるために、マイクロステップ駆動を使用することが効果的です。マイクロステップ駆動は、モーターの1ステップを細かい単位で分割することで、より滑らかな動作と精度の高い位置決めを実現し、ノイズの発生を抑えることができます。

対策：

マイクロステップドライバの使用：ドライバに搭載されたマイクロステップ機能を使用することで、モーターの回転を非常に細かく制御できます。これにより、低速運転時の振動やノイズを大幅に削減できます。

駆動信号の設定：マイクロステップ機能の設定を最適化し、安定した動作を確保するために、駆動信号を細かく制御します。

2-2．振動とノイズのダンピング

ステッピングモーターの駆動中に発生する振動やノイズは、機械的なダンピングによっても減少させることができます。特に、機械的な取り付け部分での振動吸収が効果的です。

対策：

ダンパーや緩衝材の使用：モーターやドライバの取り付け部分に振動吸収材やダンパーを追加することで、機械的なノイズや振動を抑えます。

取り付け位置の最適化：モーターやドライバが適切に振動を吸収できる位置に設置し、共振を防止します。

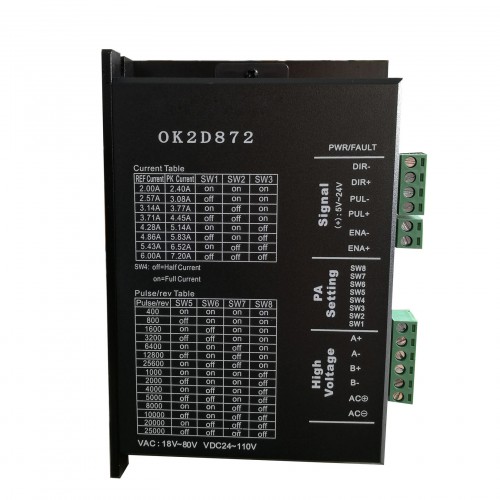

「写真の由来：デジタルステッピングドライバー OK2D872 1.4-5.6A 24-110VDC、18-80VAC NEMA 23 NEMA 24 NEMA 34 ステッピングモータ用」

2-3．EMI（電磁干渉）の管理

ノイズは、**電磁干渉（EMI）**によっても発生します。ステッピングモーターの駆動回路から放出される電磁波が、周囲の機器に干渉することがあるため、これを防ぐことが必要です。

対策：

シールドケーブルの使用：電磁波が漏れないように、シールドケーブルを使用して、ノイズを外部に放射しないようにします。

アース接続の強化：ステッピングモーターやドライバの適切な**接地（アース）**を行い、電磁干渉の影響を最小限に抑えます。

EMIフィルターの設置：ドライバや電源回路にEMIフィルターを追加し、ノイズを効果的に抑制します。

3．まとめ

ステッピングモーターの過熱とノイズは、モーターやドライバの性能に大きな影響を与える可能性があります。これらの問題を防ぐためには、以下の対策を講じることが重要です：

過熱対策として、適切な電流設定や冷却システムの導入、そして過熱保護機能を活用すること。

ノイズ対策として、マイクロステップ駆動の導入、振動吸収材やダンパーの使用、電磁干渉（EMI）の管理を行うこと。

これらの対策を講じることで、ステッピングモーターの効率と耐久性を向上させ、安定した動作を維持することができます。
