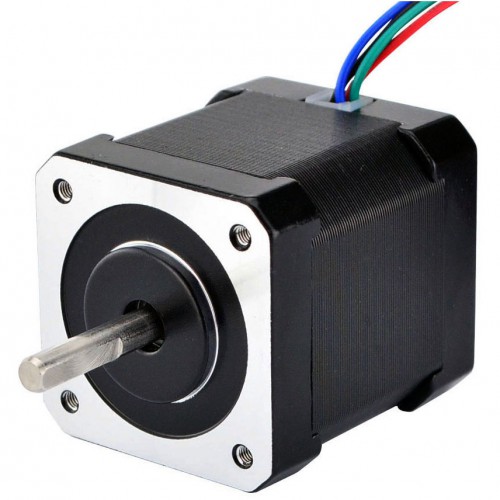

産業用バイポーラステッピングモータは、精密な位置決めや速度制御が求められる産業機械や自動化設備に広く使用されます。一般的なユニポーラモータと比べ、トルク性能が高く、効率的な駆動が可能であるため、高精度・高負荷の用途で重宝されます。しかし、適切なモータを選定しなければ、性能不足や過熱、振動、寿命短縮などの問題が発生する可能性があります。そこで、産業用バイポーラステッピングモータを選ぶ際には、用途や負荷条件に応じた基準を押さえることが重要です。本稿では、選定の主要なポイントを詳しく解説します。
1. トルク特性の確認
モータの選定で最も重要なのは、必要な負荷トルクに対応できるかどうかです。静止トルクや定格トルクを確認し、負荷条件に十分対応できるモータを選ぶ必要があります。過小なトルクでは脱調や振動が発生しやすく、過大なトルクを無理に使用すると発熱や摩耗が進むため、適正なトルク値の確認が必須です。

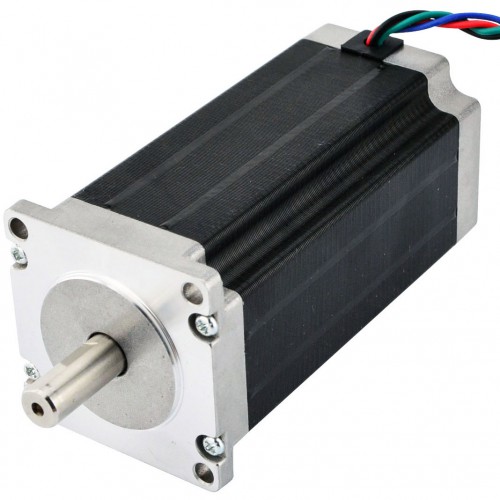

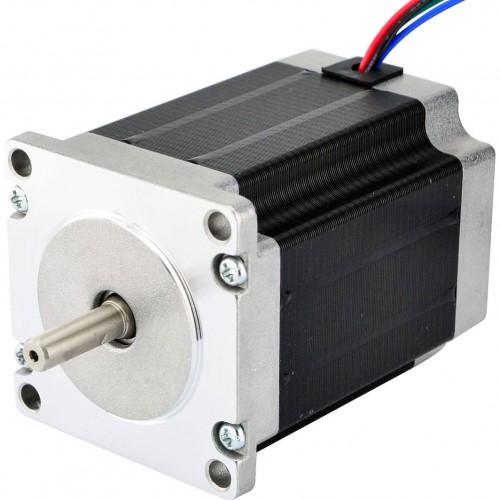

「写真の由来：Nema 23 バイポーラ 3Nm (425oz.in) 3.5A 57x57x114mm 4 ワイヤー CNC ステッピングモーター」
「写真の由来：Nema 23 バイポーラ 3Nm (425oz.in) 3.5A 57x57x114mm 4 ワイヤー CNC ステッピングモーター」
2. ステップ角と制御精度
バイポーラステッピングモータは、ステップ角によって位置決め精度が決まります。小さいステップ角のモータを選ぶことで、より精密な制御が可能になります。しかし、ステップ角が小さくなるとパルス数が増え、制御回路やドライバに負担がかかる場合もあるため、精度と制御負荷のバランスを考慮する必要があります。
3. 電圧・電流の適合性
モータの定格電圧・電流は、使用するドライバや電源と適合している必要があります。電流不足や電圧の過不足は、トルク低下や振動、過熱の原因となります。使用環境や負荷に応じて、ドライバとの組み合わせを確認し、安定した駆動ができるモータを選定することが重要です。
4. 回転速度と負荷条件
バイポーラステッピングモータは、高速運転時にトルクが低下する特性があります。使用する負荷と回転速度に応じて、必要なトルクが確保できるかを確認する必要があります。加減速制御やマイクロステップ制御を併用することで、速度依存のトルク低下や振動を抑え、安定した運転を実現できます。
5. 寸法・取り付け条件
モータのサイズや取り付け形状も選定の重要なポイントです。軸径や取り付け穴、全長などが装置の設計に合わない場合、取り付けが困難になるだけでなく、偏心や振動の原因になることがあります。使用スペースや構造に応じて、寸法や取り付け条件を事前に確認することが必要です。
まとめ
産業用バイポーラステッピングモータの選定では、トルク特性、ステップ角、電圧・電流の適合性、回転速度と負荷条件、寸法・取り付け条件の5つのポイントを総合的に考慮することが重要です。これらを適切に判断することで、高精度・高効率かつ安定した駆動を実現でき、産業機械や自動化装置の性能向上と長寿命化に大きく貢献します。
PR

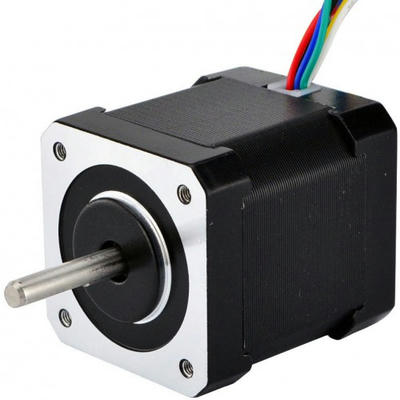

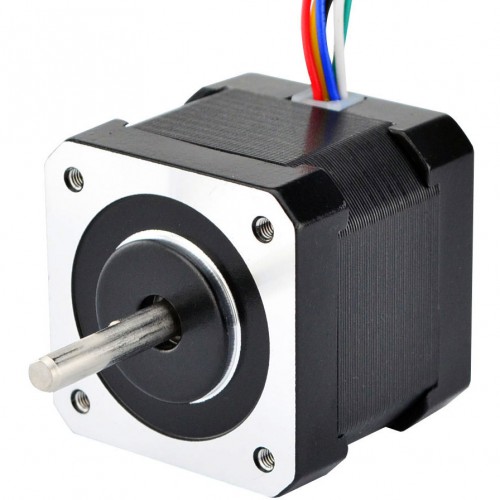

ユニポーラステッピングモータは、比較的シンプルな駆動回路で制御しやすく、プリンタ、搬送装置、小型自動機、各種位置決め機構などで広く使用されています。一定のパルス入力に応じて段階的に回転するため、位置決め用途に適している一方で、負荷変動や加減速条件、配線環境、駆動設定によっては振動や脱調、不安定動作が起こることがあります。そのため、安定制御を実現するには、モータ単体の性能だけでなく、ドライバ設定、運転条件、機械構造、電源環境まで含めて総合的に考えることが重要です。本稿では、ユニポーラステッピングモータで安定制御を実現するための方法を分かりやすく解説します。
1. 適切な駆動方式を選定します
ユニポーラステッピングモータを安定して動かすためには、まず用途に合った駆動方式を選ぶことが大切です。駆動方式にはフルステップ駆動やハーフステップ駆動などがあり、それぞれ回転の安定性や分解能、振動特性が異なります。
フルステップ駆動は制御が比較的簡単でトルクを得やすい一方、低速域では振動が出やすい場合があります。ハーフステップ駆動を使うと、より細かな位置制御がしやすくなり、回転も比較的滑らかになります。装置に求められる精度とトルクのバランスを考えながら、最適な方式を選ぶことが安定制御の第一歩です。

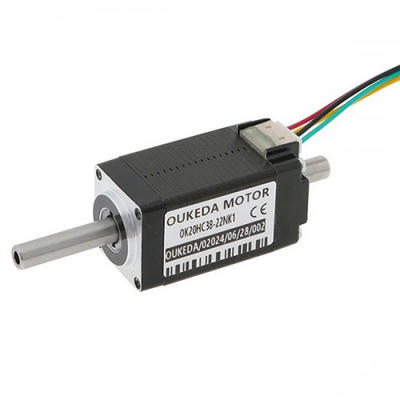

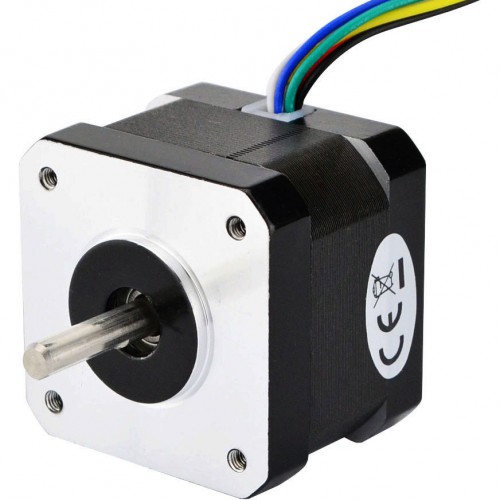

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」
「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」
2. パルス周波数を無理のない範囲で設定します
ステッピングモータは、入力されるパルス周波数に応じて回転速度が決まります。しかし、急に高い周波数のパルスを入力すると、モータが追従できずに脱調することがあります。
そのため、安定制御のためには、モータの特性に合ったパルス周波数を設定する必要があります。特に起動時には、いきなり高速で回そうとするのではなく、低い周波数から始めて徐々に上げることが重要です。モータのトルク・速度特性を確認し、実際の負荷条件に対して十分な余裕を持たせた周波数設定を行うことで、不安定動作を防ぎやすくなります。
3. 加減速制御を取り入れます
ユニポーラステッピングモータで安定制御を実現するうえで、加減速制御は非常に重要です。急な起動や停止は、モータに大きな負担を与え、振動や脱調の原因になります。
そこで、起動時には徐々に速度を上げ、停止時には徐々に速度を下げる制御を行うことで、モータの追従性を高めることができます。これにより、負荷が大きい場合でも比較的安定した動作を維持しやすくなります。単純な一定速度運転だけでなく、加減速パターンを適切に設計することが、実用上の安定性向上につながります。
4. 電源電圧と電流供給を安定させます
モータの制御が不安定になる原因の一つに、電源の不安定さがあります。電圧が不足したり変動したりすると、モータが必要なトルクを発揮できず、動作が乱れることがあります。
そのため、ユニポーラステッピングモータには、定格に合った安定した電源を用意することが重要です。また、ドライバや制御回路が必要な電流を十分に供給できるかも確認しなければなりません。電源容量に余裕を持たせ、配線抵抗による電圧降下も考慮することで、より安定した運転が可能になります。
5. 配線とノイズ対策を適切に行います
ステッピングモータの制御信号は、ノイズの影響を受けると誤動作の原因になります。特に、電力線と信号線が近接していたり、接地が不適切だったりすると、不要なパルスが混入することがあります。
これを防ぐためには、信号線と電力線を分けて配線し、必要に応じてシールドケーブルやツイストペアケーブルを使用することが有効です。また、接地方法を見直し、ノイズが発生しにくいレイアウトにすることも大切です。電気的な条件を整えることは、安定制御の基盤になります。
6. 負荷と機械構造を見直します
ユニポーラステッピングモータの安定動作は、接続される機械側の条件にも大きく左右されます。負荷が過大であったり、軸芯がずれていたり、ガイド機構に摩擦やガタがあったりすると、モータの動作が不安定になります。
そのため、モータだけを調整するのではなく、負荷条件そのものを確認することが重要です。必要以上に重い負荷がかかっていないか、カップリングやギヤの取り付け精度は適切か、可動部の抵抗は大きすぎないかを点検します。機械構造が安定していてこそ、モータの制御も安定しやすくなります。
7. 共振しやすい速度域を避けます
ステッピングモータは、構造上、特定の速度域で共振が起こりやすい特徴があります。共振が発生すると、振動や騒音が大きくなり、制御の安定性が低下します。
そのため、実機で試運転を行い、振動が大きくなる速度域を把握することが重要です。その上で、制御条件を調整して、その領域をできるだけ短時間で通過する、あるいは運転速度として使わないようにします。必要に応じてダンパや防振対策を加えることも有効です。共振対策は、実際の運転品質を大きく改善します。
8. 試運転と段階的な調整を行います
安定制御を実現するには、最初から理想的な設定を決めるのではなく、試運転を通じて段階的に条件を調整していくことが大切です。実際の装置では、理論値だけでは分からない要素が多くあります。
まずは低速・軽負荷の条件で動作確認を行い、その後、速度、加減速、負荷条件を少しずつ上げながら安定性を確認していきます。振動、異音、発熱、停止位置のばらつきなどを観察しながら設定を詰めることで、より確実な安定制御が可能になります。調整は一度で終わらせず、運用条件に合わせて継続的に見直すことが重要です。
まとめ
ユニポーラステッピングモータで安定制御を実現するには、適切な駆動方式の選定、無理のないパルス周波数設定、加減速制御、安定した電源供給、配線とノイズ対策、負荷条件の見直し、共振回避、そして試運転による段階的な調整が重要です。モータ単体だけでなく、電気・機械・制御の各要素を総合的に整えることで、はじめて安定した運転が可能になります。ユニポーラステッピングモータの特性を正しく理解し、用途に合わせて丁寧に制御条件を設計することが、信頼性の高いシステム構築につながります。

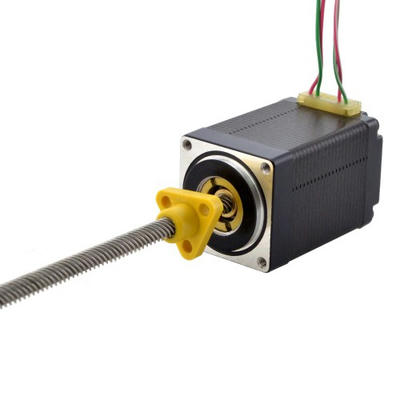

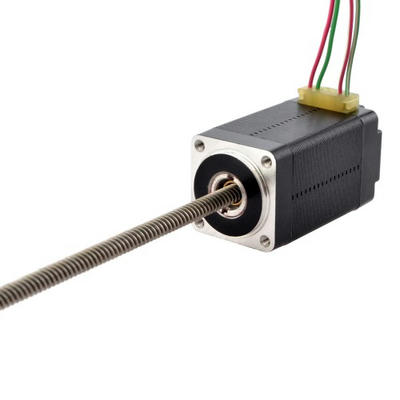

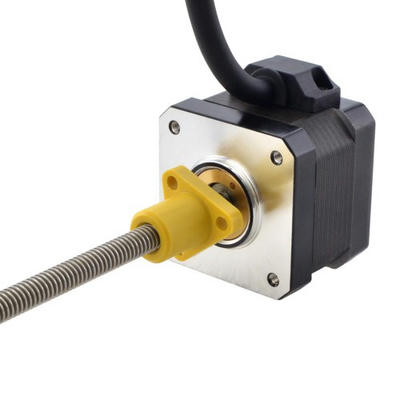

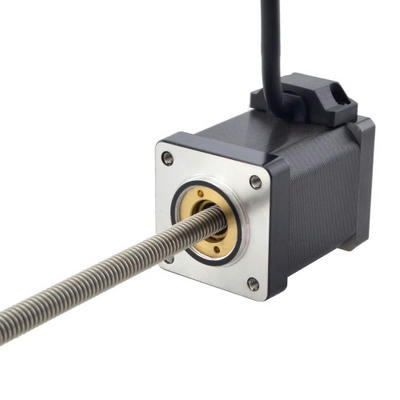

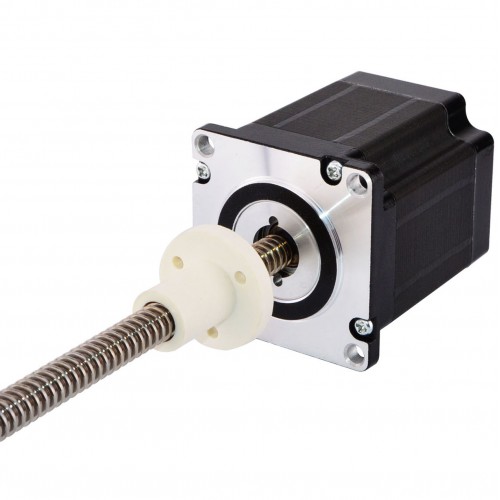

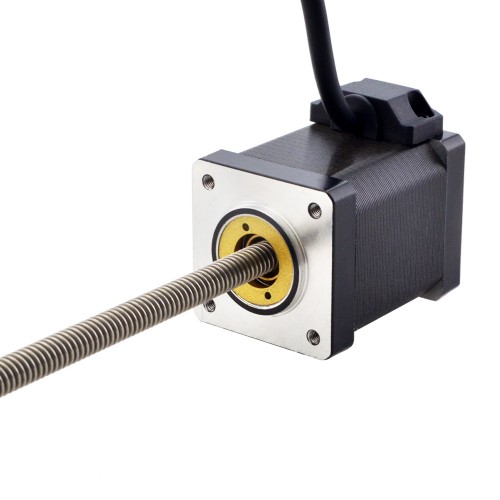

リニアステッピングモータは、位置決めや速度制御が高精度で行えるため、ロボティクス、CNC機械、自動化設備などで広く使用されています。しかし、高精度な動作を実現するためには、高い電流を流す必要があり、これに伴って発熱が問題となることがあります。過剰な発熱は、モータの性能低下や故障の原因となり、長期的な運用において大きな影響を与える可能性があります。そのため、リニアステッピングモータの発熱対策は非常に重要です。本稿では、リニアステッピングモータの発熱原因と、効果的な冷却方法について詳しく解説します。
1. 発熱の原因とモータへの影響
リニアステッピングモータが発熱する主な原因は、モータ内を流れる電流によるジュール熱です。モータが高いトルクを発生させるためには、大きな電流が流れることが必要ですが、この電流が抵抗によって熱に変換されます。
発熱が続くと、モータの温度が上昇し、絶縁材料の劣化やモータ部品の変形が起こる可能性があります。また、過熱によりモータの精度や出力トルクが低下し、最終的には故障を引き起こすことがあります。そのため、発熱対策を講じることが非常に重要です。
2. モータの負荷を適切に管理する
発熱対策の第一歩として、モータへの負荷を適切に管理することが挙げられます。負荷が過剰な場合、モータは高い電流を必要とし、発熱が増加します。特に、急加速や急減速、長時間の高負荷運転は発熱を引き起こしやすいです。
対処法
負荷を軽減するために、モータの使用条件を見直し、過負荷にならないように運転条件を調整します。例えば、加速や減速の時間を調整して急激な負荷変動を避けることや、適切なモータサイズを選定することが有効です。また、負荷が一定でない場合には、負荷変動に対応できるような適切な制御を行うことが重要です。
3. モータの冷却システムを導入する
モータの冷却方法を考えることも、発熱対策として非常に効果的です。冷却システムを使用することで、モータ内部の温度を効率よく管理し、適切な温度範囲で運転することができます。
対処法
冷却方法としては、以下のような方法があります：
空冷: モータにファンを取り付け、風を送ることで熱を放出します。簡単でコスト効果が高い方法ですが、限界があります。
液冷: 液体を使ってモータの温度を直接的に冷却する方法です。高負荷で長時間稼働するモータには有効ですが、コストやメンテナンスが必要です。
空冷が一般的ですが、負荷が高い場合や連続運転が求められる場合には、液冷システムを検討することも重要です。
4. モータの配置や通気設計を工夫する
モータの発熱を効果的に管理するためには、設置場所や周囲の通気性も重要です。モータ周辺に十分な空間を確保し、熱がこもらないようにすることで冷却効率を向上させることができます。
対処法
モータの設置場所を選ぶ際は、周囲の温度が高くならないように、通気性の良い場所に設置します。また、周囲の機器や壁からの熱の影響を受けないように、適切な距離を保つことが推奨されます。通気口を設けることで、効率的に空気の流れを確保し、モータの冷却を助けます。
5. 熱伝導性の良い材料を使用する
モータ内部の熱を効率的に放出するためには、熱伝導性の良い材料を使用することも一つの方法です。これにより、モータ内部で発生した熱を早期に外部に伝え、温度上昇を抑えることができます。
対処法
モータの構造や部品に、熱伝導性の高い材料（アルミニウムや銅など）を使用することで、熱の放散を促進できます。また、モータのカバーやケースに放熱効果の高い素材を選ぶことも、発熱対策の一環として有効です。
6. モータの寿命と信頼性を高めるメンテナンス
定期的なメンテナンスを行うことも、発熱対策には欠かせません。モータが正しく動作しているか、冷却装置に問題がないかをチェックすることが、長期的な性能維持に役立ちます。
対処法
定期的にモータの清掃や点検を行い、ホコリや汚れが冷却効率を下げないようにします。また、冷却装置が正常に動作しているかを確認し、必要に応じて部品交換を行います。メンテナンスを怠ると、過熱が進行しやすくなるため、定期的な確認が重要です。
まとめ
リニアステッピングモータの発熱対策には、モータへの負荷管理、冷却システムの導入、通気設計の工夫、熱伝導性の良い材料の使用、そして定期的なメンテナンスが必要です。発熱を管理しないまま運転を続けると、モータの性能低下や故障の原因となるため、早期に対策を講じることが非常に重要です。適切な対策を取ることで、リニアステッピングモータの長寿命化と安定運転が実現でき、より効率的な運転が可能になります。

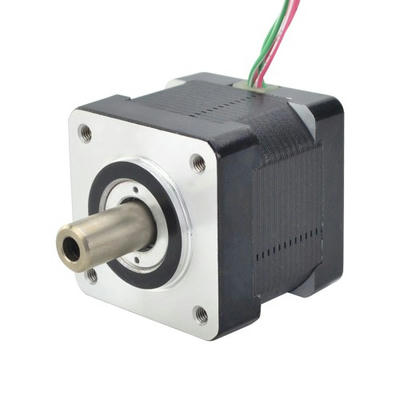

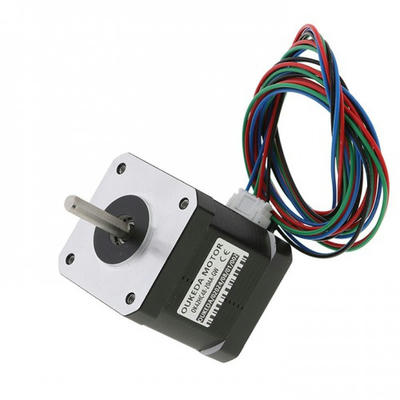

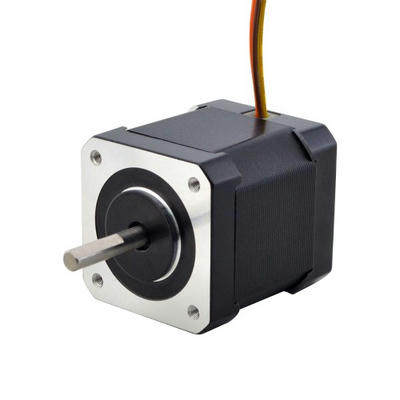

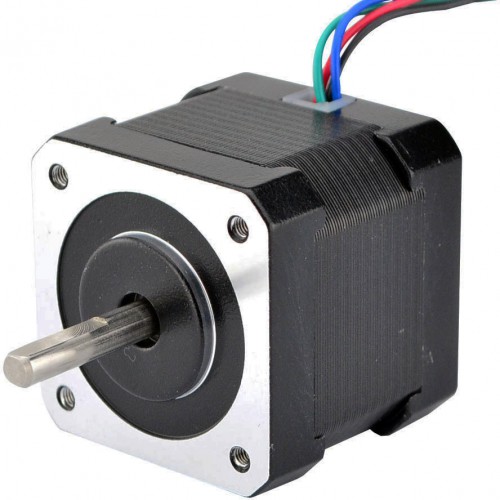

バイポーラステッピングモータは、高いトルク性能と優れた制御性を持つことから、自動化設備、精密機器、搬送装置、医療機器など、さまざまな分野で広く使用されています。特に、限られたスペースの中で効率よく駆動力を得たい場合には、有力な選択肢となります。しかし、実際に選定する際には、単にサイズや価格だけを見るのではなく、必要なトルク、駆動条件、電源仕様、発熱、ドライバとの適合性など、多くの要素を総合的に確認する必要があります。適切な機種を選ばなければ、性能不足や過剰仕様につながるおそれがあります。本稿では、バイポーラステッピングモータを選ぶ際の注意点について分かりやすく解説します。
1. 必要なトルクを正確に確認します
バイポーラステッピングモータを選ぶ際には、まず装置に必要なトルクを正確に把握することが重要です。必要なトルクが不足すると、起動不良や脱調、停止といった問題が発生しやすくなります。
また、単に定格トルクだけを見るのではなく、起動時や加減速時、負荷変動がある場合の条件も含めて検討する必要があります。特に実際の運転では、摩擦抵抗や慣性負荷の影響も加わるため、ある程度の余裕を持った選定が望ましいです。安定した運転を実現するためには、実使用条件に基づいたトルク計算が欠かせません。
2. 使用する回転速度との関係を確認します
ステッピングモータは、回転速度が上がるにつれて出力トルクが低下する特性があります。そのため、低速時のトルクが十分であっても、高速運転時には必要な性能を満たせない場合があります。
バイポーラステッピングモータを選定する際には、希望する回転速度の範囲で十分なトルクが得られるかどうかを確認することが重要です。メーカーが提供するトルク・速度特性曲線を確認し、実際の使用条件と照らし合わせる必要があります。速度条件を見落とすと、期待した運転性能を得られない可能性があります。
3. 駆動電流と電源仕様を確認します
バイポーラステッピングモータは、適切な電流制御によって性能を発揮するため、駆動電流や電源仕様の確認が非常に重要です。モータの定格電流に対してドライバや電源が適合していない場合、本来の性能を引き出せないことがあります。
また、電源電圧が低すぎると高速域での応答性が悪化し、逆に不適切な条件では発熱が大きくなることもあります。そのため、モータ単体ではなく、ドライバと電源を含めたシステム全体として仕様を確認する必要があります。安定性と効率を両立するには、各機器の組み合わせを慎重に検討することが大切です。
4. ドライバとの適合性に注意します
バイポーラステッピングモータは、専用または対応するドライバと組み合わせて使用する必要があります。そのため、モータ選定と同時にドライバとの適合性も必ず確認しなければなりません。
例えば、相電流、駆動方式、マイクロステップ対応、入力信号形式などが一致していないと、正常に動作しない場合があります。また、制御精度や静音性を重視する場合には、より高性能なドライバを選ぶことも重要です。モータだけを個別に選ぶのではなく、駆動システム全体のバランスを考えて選定することが求められます。
5. 発熱と放熱条件を考慮します
バイポーラステッピングモータは、高いトルクを得やすい一方で、使用条件によっては発熱が大きくなることがあります。発熱が過度になると、モータ寿命の低下や周辺部品への悪影響につながるおそれがあります。
そのため、設置環境の温度、連続運転時間、取り付け構造、放熱性などを考慮して選定することが重要です。特に密閉空間や高温環境で使用する場合には、放熱対策をあらかじめ検討しておく必要があります。必要に応じて冷却ファンや放熱板を用いることで、より安定した運転が可能になります。
6. 本体サイズと取り付け条件を確認します
モータの性能だけでなく、本体サイズや取り付け条件も重要な選定ポイントです。装置によっては設置スペースが限られているため、十分な性能を持ちながらも適切な寸法のモータを選ばなければなりません。
また、軸径、取付フランジ、シャフト形状、配線方向なども確認する必要があります。これらが装置側の設計と合っていないと、追加工や部品変更が必要になる場合があります。選定時には、機械的な寸法条件と電気的な仕様の両方をあわせて確認することが大切です。
7. 使用環境に適した仕様を選びます
バイポーラステッピングモータを使用する環境によって、求められる性能や仕様は変わります。例えば、高温、多湿、粉じん、振動のある環境では、一般的な仕様では十分でない場合があります。
そのため、保護等級、絶縁性能、耐熱性、耐久性なども確認し、使用環境に適した製品を選ぶ必要があります。また、長期間の連続運転を行う装置では、信頼性や保守性も重要な判断基準になります。実際の使用現場に合った仕様を選ぶことで、故障リスクを減らし、安定した運用につなげることができます。
まとめ
バイポーラステッピングモータを選ぶ際には、必要トルク、回転速度、駆動電流、ドライバとの適合性、発熱、取り付け条件、使用環境などを総合的に確認することが重要です。どれか一つだけを重視して選定すると、実際の運転で性能不足やトラブルが発生する可能性があります。装置全体の仕様や使用条件を十分に把握したうえで、最適なモータを選ぶことが安定運転と長寿命化につながります。適切な選定によって、設備の性能と信頼性を大きく向上させることができるでしょう。
シャフトカップリングは、モータや減速機、各種機械装置の軸同士を連結し、回転力や動力を効率よく伝達するために用いられる重要な機械要素です。単に軸をつなぐだけでなく、芯ずれの吸収、振動の低減、衝撃の緩和など、機械全体の安定運転に大きく関わっています。しかし、適切な種類を選ばなかったり、取り付け方法が不適切だったりすると、本来の性能を十分に発揮できません。そのため、シャフトカップリングの特性を理解し、使用条件に応じて最適に活用することが重要です。本稿では、その具体的な方法について解説します。
1. 使用目的に合った種類を選定すること
シャフトカップリングの性能を最大限に活かすためには、まず使用目的に合った種類を選ぶことが重要です。カップリングには、剛性を重視したもの、芯ずれ吸収能力を重視したもの、ねじりばね特性を持つものなど、さまざまな種類があります。

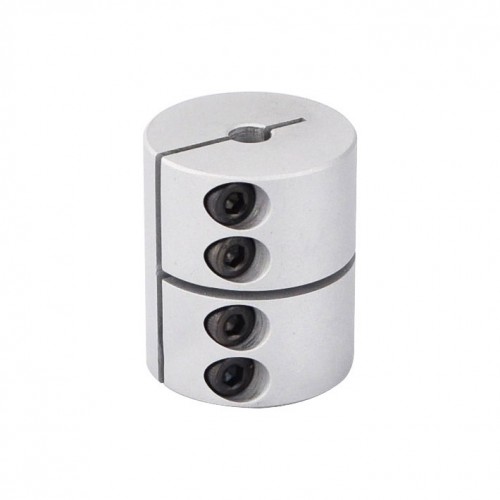

たとえば、高精度な位置決めが必要な装置では、ねじれが少なく応答性に優れたカップリングが適しています。一方、振動やわずかな偏心が発生しやすい装置では、柔軟性を持つカップリングのほうが有効です。このように、機械の用途や求められる性能に応じて適切な種類を選定することが、性能を引き出す第一歩になります。
2. 軸の芯出しを正確に行うこと
シャフトカップリングはある程度の芯ずれを吸収できますが、それに過度に依存してはいけません。軸の芯出しが不十分なまま使用すると、カップリングに無理な力が加わり、摩耗や破損の原因になります。
特に、偏心、偏角、軸方向のずれが大きい場合には、軸受やモータにも悪影響を及ぼす可能性があります。そのため、取り付け時にはダイヤルゲージや芯出し工具などを用いて、できるだけ正確に軸芯を合わせることが重要です。適切な芯出しを行うことで、カップリング本来の吸収性能を余裕を持って活かすことができます。
3. 許容トルクと回転数を守ること
シャフトカップリングには、それぞれ許容トルクや最高回転数が定められています。これらを超えて使用すると、疲労破壊や変形、異常振動の原因となり、安全性にも問題が生じます。
そのため、設計段階で実際の負荷条件を正確に把握し、必要な安全率を考慮したうえで製品を選定することが大切です。また、起動時や停止時には定常運転より大きな負荷が発生することがあるため、最大トルクや衝撃負荷についても確認しなければなりません。仕様を守って運転することが、長期的な安定使用につながります。
4. 取り付け方法を適切に管理すること
どれほど性能の高いシャフトカップリングでも、取り付け方法が不適切であれば性能を十分に発揮できません。締結力が不足している場合には滑りが発生し、逆に締めすぎると軸やカップリング本体を傷めるおそれがあります。
そのため、メーカーが指定する締付トルクや取り付け手順を守ることが重要です。また、軸表面の汚れや傷、寸法公差なども確認し、適切な状態で組み付ける必要があります。正しい取り付けを行うことで、動力伝達の安定性が向上し、異常摩耗や振動も抑えやすくなります。
5. 振動や衝撃に応じた設計を行うこと
機械装置の中には、起動停止を頻繁に繰り返すものや、断続的に衝撃負荷が加わるものがあります。そのような用途では、振動吸収や衝撃緩和の能力を持つシャフトカップリングを適切に活用することが大切です。

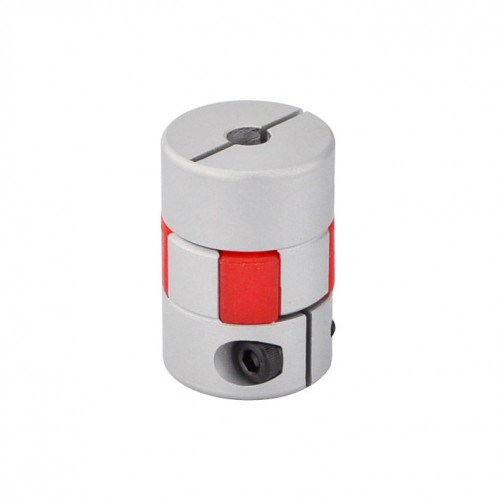

たとえば、弾性体を用いたカップリングは、回転むらや衝撃をやわらげる効果があります。これにより、モータや軸受への負担を軽減し、装置全体の寿命を延ばすことができます。機械の運転条件を十分に把握し、必要な減衰性能を持つカップリングを選ぶことが、安定運転の実現に役立ちます。
6. 保守点検を定期的に行うこと
シャフトカップリングの性能を維持するためには、定期的な点検が欠かせません。長期間使用すると、締結部の緩み、弾性体の劣化、摩耗、亀裂などが発生する場合があります。これらを放置すると、突然の故障や装置停止につながる可能性があります。
そのため、定期点検では、外観の異常、回転時の振動、異音、温度上昇などを確認することが重要です。また、消耗部品を使用しているタイプでは、交換時期を把握し、計画的に保守を行う必要があります。適切な保守管理によって、カップリングの性能を長期間安定して保つことができます。
7. 周辺機器を含めて全体最適を考えること
シャフトカップリングは単独で働く部品ではなく、モータ、減速機、軸受、負荷装置などと一体となって機能します。そのため、カップリングだけを見て判断するのではなく、システム全体との適合性を考えることが重要です。
たとえば、モータの応答性を重視する場合には高ねじり剛性が求められますが、装置全体の振動抑制を重視する場合には柔軟性が必要になることもあります。このように、周辺機器との関係を踏まえて選定と設計を行うことで、カップリングの性能をより効果的に活かすことができます。全体最適の視点が、機械性能の向上につながります。
まとめ
シャフトカップリングの性能を最大限に活かすためには、使用目的に合った種類の選定、正確な芯出し、許容条件の遵守、適切な取り付け、振動や衝撃への配慮、定期的な保守点検、そしてシステム全体を考えた設計が重要です。シャフトカップリングは小さな部品に見えますが、機械全体の動力伝達、精度、耐久性に大きな影響を与えます。したがって、その特性を正しく理解し、適切に活用することによって、装置の性能と信頼性をより高い水準で実現することができます。
