スイッチング電源の出力安定性を向上させる方法

　スイッチング電源は、高効率・小型・軽量というメリットを持つ一方で、負荷変動・入力変動・温度変化・ノイズなどの影響を受けやすく、出力電圧の安定性が重要な性能指標になります。

　産業機器・精密機器・医療機器などでは、「電源の小さな揺らぎ」が装置全体の誤動作や精度低下につながるため、出力安定性を高める工夫が必要です。

　本記事では、スイッチング電源の出力を安定させるための設計・運用ポイントを、わかりやすく解説いたします。

1．入力側（一次側）の品質を改善する

スイッチング電源の出力安定には、まず「入力の安定」が不可欠です。

●（1）ノイズフィルタの追加・強化

EMIフィルタやラインフィルタにより、商用電源ノイズを除去

サージ、瞬低（瞬間電圧低下）対策として SPD（サージプロテクタ）も有効

●（2）十分な入力容量（電源ラインの太さ）

配線抵抗・電圧降下が大きいと出力電圧が不安定に

特に長距離配線では線径アップや二重配線を検討

●（3）入力電圧の変動が大きい環境では

高入力レンジ対応の電源を採用

場合によっては AC リージェネレーション装置や UPS を併用

　「入力が悪いとどれだけ良い電源でも安定しない」ため、一次側の対策は最初に検討すべきポイントです。

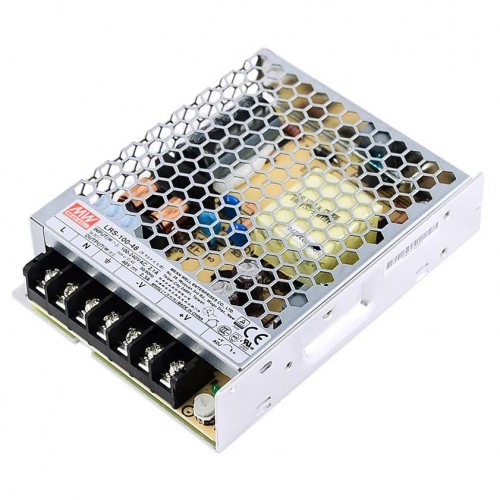

「写真の由来：MeanWell® LRS-100-48 100W 48VDC 2.3A 115/230VAC 密閉型スイッチング電源」

2．負荷側のマッチングと適正容量の確保

●（1）電源容量に余裕を持たせる

スイッチング電源は定格ギリギリでは出力が揺らぎやすくなります。

定格の 50〜70％ 程度で運用できる容量選定が理想

モーター・ソレノイドなど突入電流が大きい負荷にはピーク規格の確認が必須

●（2）負荷の種類に応じた電源選定

モーター・ヒーター・インバータなどの「動的負荷」にはリップルが増えやすい

LED・センサなど「安定供給が必須」の負荷は専用電源が有利

異なる種類の負荷を同じラインで駆動すると、ノイズの相互干渉が起こりやすくなります。

3．出力ラインのノイズ・揺らぎ対策

●（1）出力に適切なコンデンサを追加

大容量コンデンサで電圧ドロップを吸収

セラミックコンデンサで高周波ノイズを吸収

ただし：

キャパシタの追加は電源の安定回路を乱す場合もあるため、メーカーの推奨値を確認することが重要です。

●（2）配線のインピーダンスを下げる

電源から負荷までの配線を太く・短く・より線で

グラウンドを一点接地にしてグランドループを避ける

●（3）ローパスフィルタ（LCフィルタ）の追加

ノイズ感度の高い負荷を駆動する場合、出力側に LC フィルタを設けると効果的

スイッチング成分（高周波）を大幅に低減

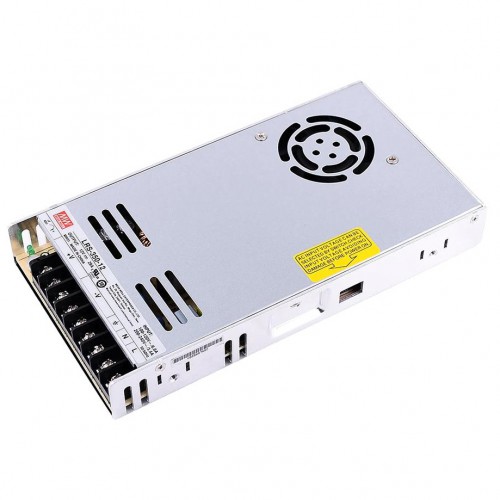

「写真の由来：MeanWell® LRS-350-12 350W 12VDC 29A 115/230VAC 密閉型スイッチング電源」

4．リップル・ノイズ抑制のための回路設計

●（1）適切なスイッチング周波数選定

高周波スイッチングは効率が良い反面、ノイズ増加の要因にもなります。

高周波 → 小型化、有効電力向上

低周波 → ノイズ少なく安定する

装置の要求仕様に合わせて最適な周波数帯を選ぶことがポイントです。

●（2）高品位部品の使用

低 ESR の電解コンデンサ

高耐圧の MOSFET

巻線損の少ないトランス

特に電解コンデンサの劣化は出力安定性を大きく損なうため、105°C品など長寿命部品の採用が効果的です。

5．温度対策：安定性を大きく左右する要素

スイッチング電源の性能は温度に大きく影響されます。

●（1）電源周囲の空冷改善

冷却ファンの追加

空気の流れを意識した筐体配置

密閉ケースならヒートシンクを強化

●（2）デリーティング

周囲温度に応じて出力電流を制限（仕組み内蔵の電源も多い）

高温はコンデンサの寿命を著しく短縮するため要注意

●（3）高温環境ではファンレス電源よりファン付きが有利

ただしファン故障がリスクになるため、冗長設計や定期交換も検討

6．負荷変動（ステップ負荷）対策

動作機器が急に ON/OFF した時、出力電圧が瞬間的に上下する「ステップ負荷変動」が発生します。

●対策

応答速度の速い電源を採用（データシートで負荷応答特性を確認）

出力コンデンサを増やし、瞬間的な電流変動を吸収

ノイズフィルタを挟み、急激な負荷変動から電源を保護

ステッピングモータ・ソレノイド・リレーなどはステップ負荷の代表例です。

7．複数電源の並列・直列接続の注意

並列運転（冗長・大電流化）や直列運転（多電圧化）を行う場合は、以下を必ず確認します。

電源が並列運転対応か（電流シェアリング機能の有無）

ラッシュカレント（突入電流）が重ならないよう設計されているか

直列運転時の絶縁バリアが十分か

誤った並列・直列運用は、大きな不安定要因になります。

8．定期メンテナンスで長期安定を確保

スイッチング電源の安定性は時間とともに劣化します。

●定期点検項目

電解コンデンサの膨張・液漏れ

ファンの異音・停止

はんだクラック

温度上昇の変化

出力電圧の揺らぎ・ノイズレベル

●予防交換の推奨

過酷環境の場合、電解コンデンサは 3〜5 年で交換

ファンは 2〜3 年の定期交換が一般的

9．出力安定性を高めるための設計チェックリスト

最後に、スイッチング電源の出力安定性を高めるための要点をまとめます。

◎入力側

ノイズフィルタ

電圧変動対策（UPS・SVD）

入力線の太さ・配線距離

◎出力側

容量に余裕を持たせる

低インピーダンス配線

出力コンデンサ・LCフィルタ追加

ステップ負荷対策

◎内部要因

高品質部品の採用（低 ESR コンデンサ）

温度管理（空冷・ヒートシンク）

デリーティング

◎運用・メンテナンス

定期点検で部品劣化を抑える

ノイズ計測や電圧監視を実施

負荷と電源の相性を見直す

まとめ

　スイッチング電源の出力安定性は、

「入力」―「内部」―「出力」

という三つの側面からの総合対策で向上します。

入力をクリーンにする

適正容量・低インピーダンス化

ノイズ・リップル対策

温度管理

部品寿命の監視

　これらを適切に行うことで、産業機器や精密装置でも安定かつ長寿命の電源供給が可能になります。
