ギヤードモータの減速機構と騒音対策ポイント

ギヤードモータは、モーターと減速機が組み合わさった装置であり、速度を減速してトルクを増加させるために使用されます。以下に、ギヤードモータの減速機構と騒音対策ポイントを説明します。

ギヤードモータの減速機構:

1. ギア機構:

   - ギヤードモータの主要な構成要素は、異なるサイズや歯数のギアが組み合わさったギアボックスです。これにより、モーターの高速回転を低速高トルクな回転に変換します。

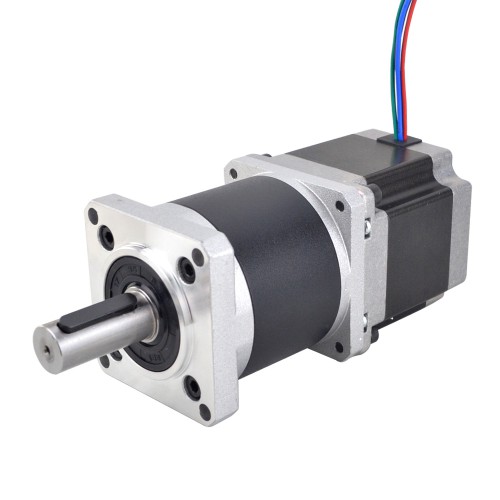

「写真の由来：Nema 17 ステッピングモーターバイポーラ L=48mmとギヤ比 19:1 遊星ギアボックス」

2. 歯車:

   - 減速機構には複数の歯車が使用され、歯車の歯数比によって速度やトルクが変化します。一般的に減速比が大きいほど、速度が低下しトルクが増加します。

3. 軸:

   - ギヤードモータには、入力軸と出力軸があり、モーターからの回転を減速して出力します。出力軸は機械装置に直接接続されることが多いです。

「写真の由来：Nema 17 ステッピングモーターバイポーラ L=38mmとギヤ比 27:1 遊星ギアボックス」

ギヤードモータの騒音対策ポイント:

1. 歯車の精度:

   - 歯車の精度が高いほど、歯車同士の噛み合いがスムーズになり、騒音が軽減されます。高品質な歯車の採用が重要です。

2. 適切な潤滑:

   - 歯車部や軸受などの部品には適切な潤滑油を使用し、適切な潤滑を保つことで、歯車の摩擦を軽減し、騒音を低減します。

3. 振動対策:

   - 振動が騒音の原因となることがあります。適切な固定や振動吸収材の使用など、振動対策を施すことで騒音を軽減できます。

4. 適切な歯車設計:

   - 歯車の歯形状や歯数の選定、歯車同士の適切な噛み合いを設計することで、歯車同士の衝突や歯車の歪みを軽減し、騒音を抑えることができます。

5. 定期的な点検とメンテナンス:

   - ギヤードモータは定期的な点検とメンテナンスが重要です。歯車の磨耗や緩み、潤滑状態などを定期的にチェックし、問題があれば修理や交換を行うことで騒音を軽減します。

ギヤードモータの騒音対策は、正確な設計と適切なメンテナンスが重要です。適切な対策を講じることで、騒音を最小限に抑えつつ、効率的な動作を実現することができます。

PM型ステッピングモータを用いた精密加工技術の革新

PM型ステッピングモータを用いた精密加工技術の革新については、次のようなポイントが考えられます：

1. 高精度制御:

   - PM型ステッピングモータは精密な位置制御が可能であり、この特性を活かして高精度な加工を実現することができます。微細なステップ角やスムーズな運動制御を行うことで、精密加工の品質を向上させます。

「写真の由来：Φ35x22mm PM型リニアステッピングモータ エクスターナル 0.2A ねじリード0.5mm/0.0197" 長さ21.5mm」

2. 高効率性:

   - PM型ステッピングモータは高効率で動作するため、エネルギーの有効利用が可能です。これにより、省エネルギーかつ環境にやさしい加工技術を実現することができます。

3. 速度とトルクのバランス:

   - PM型ステッピングモータは速度とトルクのバランスが良好であり、低速から高速まで幅広い速度範囲で安定した動作が可能です。これにより、精密加工だけでなく高速加工にも対応できます。


「写真の由来：Φ20x18.5mm PM型ステッピングモーター 18度 12.25mN.m (1.735oz.in) 0.69A 4ワイヤー」

4. 静音性:

   - PM型ステッピングモータは静音性が高いため、騒音を軽減することができます。特に繊細な精密加工作業において、静かな環境は作業効率や作業品質に影響を与えます。

5. 柔軟性と多機能性:

   - PM型ステッピングモータは制御が柔軟であり、複数軸の同時加工や複雑な軌道制御など、多様な加工ニーズに対応できます。さらに、マイクロステップ制御を活用して滑らかな運動を実現することも可能です。

これらの特性を活かし、PM型ステッピングモータを用いた精密加工技術の革新に取り組むことで、より高度な精密加工を実現し、産業界における革新的な成果をもたらすことが期待されます。

用途別に選ぶ！ACサーボモーターの選定ポイントと注意点

ACサーボモーターは、産業機械や自動化システムなどで広く使用されており、適切な選定が重要です。以下に、ACサーボモーターを選定する際のポイントと注意点を用途別に示します：

ACサーボモーターの選定ポイントと注意点：

一般的な選定ポイント：

1. トルク要件:

   - 使用するアプリケーションや機械に必要なトルクを正確に評価し、適切なトルク特性を持つモーターを選定します。

「写真の由来：E6シリーズ 400W ACサーボモーター&ドライバーキット 3000rpm 1.27Nm 17ビットエンコーダー IP65」

2. 速度要件:

   - 必要な速度範囲を考慮し、適切な最大速度や応答性を持つモーターを選択します。

3. 精度要件:

   - 位置決めや速度制御の精度が重要な場合は、高い分解能や制御性を持つサーボモーターを選びます。

4. 負荷の種類:

   - 負荷の種類（慣性、摩擦など）を考慮し、適切なトルク特性を持つモーターを選定します。

「写真の由来：400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け」

用途別選定ポイント：

1. CNC機器:

   - CNCマシンや加工機械においては、高いトルク特性と高速応答性が求められるため、これらの要件に適したサーボモーターを選定します。

2. ロボットアーム:

   - ロボットアームの動作精度や高速性を考慮し、適切なトルクと速度特性を持つサーボモーターを選択します。

3. 自動化ライン:

   - 自動化ラインや組立機械などの制御には、高い精度と安定性が求められるため、これらの要件に適したモーターを選定します。

注意点：

1. 環境条件:

   - 使用する環境条件（温度、湿度、振動など）に適した耐久性を持つモーターを選定します。

2. オーバーヒート:

   - 過負荷状態や長時間連続稼働によるオーバーヒートを防ぐため、適切な冷却対策を検討します。

3. 過負荷保護:

   - 過負荷状態になった際の保護機能が備わっているかどうかを確認し、機器やモーターの安全性を確保します。

適切なACサーボモーターを選定するためには、上記のポイントを用途や要件に合わせて検討し、メーカーや販売業者との相談も重要です。正確な選定と適切な運用により、効率的かつ安定したシステム動作を実現することが可能です。

ステッピングモーター制御回路の基本設計と注意点

ステッピングモーター制御回路の基本設計と注意点について説明します。

基本設計：

1. ドライバー選定:

   - ステッピングモーターの種類に応じて適切なドライバーを選定します。一般的なドライバータイプにはバイポーラステッピングモーター用のHブリッジドライバーや、ユニポーラステッピングモーター用の専用ドライバーがあります。

「写真の由来：Nema 23 バイポーラ 1.9Nm (269oz.in) 2.8A 3.2V 57x57x76mm 4ワイヤー Φ6mm Shaft」

2. マイクロコントローラーの選定:

   - ステッピングモーターの制御には、適切な信号を生成するためのマイクロコントローラーが必要です。選定時には、必要な入出力ピン数やクロック周波数、メモリ容量などを考慮します。

3. 電源回路:

   - ステッピングモーターに適切な電源を供給するための電源回路を設計します。適切な電流と電圧を供給することで、モーターの正確な制御を実現します。

4. ステッピングモーターの配線:

   - ステッピングモーターとドライバー、そして電源との配線を適切に接続します。正しい配線によって、安定した動作と信頼性の高い制御が可能となります。

「写真の由来：Nema 11 バイポーラ 2相ステッピングモーター 6Ncm (8.5oz.in) 0.67A 3.8V 28x28x31mm 4 ワイヤー」

注意点：

1. 熱管理:

   - 過熱を防ぐために、ドライバーやステッピングモーター周辺の適切な冷却設計を行います。過熱は機器の寿命を短くし、正確な制御を妨げる可能性があります。

2. ノイズ対策:

   - 電源ノイズや他の回路からの干渉を避けるために、適切なノイズフィルターやグランドプレーンの設計を行います。ノイズが制御信号に影響を与えると、モーターの動作が不安定になる可能性があります。

3. 過負荷保護:

   - 過負荷が発生した際に、ステッピングモーターを保護するための過電流保護回路を設計します。過負荷が続くとモーターにダメージを与える可能性があるため、適切な保護が重要です。

4. 正確な位置制御:

   - ステッピングモーターはステップ単位で回転するため、正確な位置制御が求められます。信号の遅延や誤差があると、位置制御が狂い、システムの性能が低下する可能性があります。

ステッピングモーター制御回路の基本設計には、電源回路や配線、適切なドライバー選定などが重要です。注意点を遵守し、正確な制御と安定した動作を確保するために、設計段階から慎重に取り組むことが重要です。

PM型ステッピングモータの精度とトルク特性について

PM型ステッピングモータは、永久磁石を使用しているステッピングモータの一種です。以下に、PM型ステッピングモータの精度とトルク特性について説明します：

精度：

1. ステップ角精度: PM型ステッピングモータは一定の角度で回転するステップモータのため、ステップ角精度が高い特徴があります。この精度により、正確な位置決めや制御が可能となります。

「写真の由来：12V 28BYJ-48 PM ギア ステッピング モーター 64:1 減速 4 相ステップ モーター Arduino 用」

2. リピータビリティ: PM型ステッピングモータは、同じ入力パルスを与えると常に同じ位置に停止するため、リピータビリティが高いという特性があります。この特性により、繰り返し精密な動作を実現することができます。

3. トルク精度: PM型ステッピングモータは、正確なトルク制御が可能であり、定格トルクや保持トルクを高い精度で提供します。これにより、安定した動作と高い精度の位置制御が実現されます。

「写真の由来：Φ35x22mm PM型リニアステッピングモータ エクスターナル 0.2A ねじリード0.5mm/0.0197" 長さ21.5mm」

トルク特性：

1. 静的トルク: PM型ステッピングモータは、静的トルクが高い特性があります。この静的トルクは、モーターが停止した状態から回転を始める際に必要となる力を表します。

2. 動的トルク: PM型ステッピングモータは、特定の周波数以下では高い動的トルクを発揮します。この動的トルク特性は、モーターの回転速度が一定の範囲内で変化する際に重要です。

3. トルクリップ現象: 高速回転時には、PM型ステッピングモータのトルクが急激に低下するトルクリップ現象が発生することがあります。この現象を避けるためには、適切な制御方法や周波数範囲を選択する必要があります。

PM型ステッピングモータは、精度が高く、トルク特性も優れているため、位置決めや制御が要求されるアプリケーションに適しています。高い精度とトルク特性により、幅広い産業分野で使用されています。
