スピンドルモーターは、主に機械加工や精密機器で使用される回転軸駆動装置で、高速で回転しながら安定した動作を維持することが求められます。特に、静音性と安定した動作特性は、性能向上と使用環境において非常に重要な要素です。本記事では、スピンドルモーターの静音性と安定した動作特性について詳しく解説し、これらの特性がどのように実現され、どのような応用があるのかを紹介します。
1. スピンドルモーターの基本構造と機能
スピンドルモーターは、主に機械加工、CNC（コンピュータ数値制御）工作機械、精密機器、さらには3Dプリンターなどで使用されます。このモーターは、非常に高い回転速度とトルクを提供しながら、精密な制御と高い耐久性が求められるため、非常に厳密な設計と品質管理が必要です。
高速回転: スピンドルモーターは通常、数千から数万回転（RPM）で動作します。高回転数での安定した駆動が求められます。
高トルク: 旋盤やフライス盤などの機械加工では、モーターに高いトルクを要求される場合があります。
高精度な制御: 精密機器では、回転速度や位置を精密に制御する必要があり、そのためには高い安定性が不可欠です。
2. 静音性の実現方法
スピンドルモーターが使用される環境では、静音性が非常に重要です。特に、精密機器や医療機器では騒音が大きな問題となる場合があります。スピンドルモーターの静音性を高めるために、以下の要素が考慮されています。
2.1 バランス調整と精密設計
スピンドルモーターの回転部分であるローターやベアリングのバランスが取れていない場合、回転時に振動や騒音が発生する可能性があります。高精度なバランス調整を行うことで、振動を最小限に抑え、静音性を向上させます。特に、モーターのローターやシャフトの精度を高めることで、運転中の雑音を低減できます。
2.2 高精度ベアリングの使用
スピンドルモーターのベアリングは、摩擦を減らし、回転をスムーズにする重要な役割を果たします。高精度なベアリングを使用することで、摩擦や振動が少なくなり、結果として騒音も抑制されます。例えば、セラミックベアリングやリニアベアリングは、通常の金属製ベアリングに比べて高い静音性と安定性を提供します。
2.3 動作環境の管理
スピンドルモーターの静音性には、運転環境も大きく影響します。たとえば、適切な冷却システムを使用することで、モーターの過熱を防ぎ、振動や騒音を抑えることができます。また、モーターが動作する場所の振動を最小化するために、防振装置や設置台の選定も重要です。
2.4 適切な回転速度の選定
スピンドルモーターの回転速度は静音性に直接影響します。過剰な回転速度は振動や騒音を引き起こす原因となります。適切な回転速度を選定することで、必要な性能を維持しながら、騒音を低減することができます。
3. 安定した動作特性
スピンドルモーターの安定した動作は、精密機器や高精度な工作機械において非常に重要です。安定した動作は、モーターの寿命を延ばし、製品の品質を確保するために欠かせません。以下の要素が、安定性の向上に寄与します。
3.1 高精度な回転制御
安定した動作を実現するためには、スピンドルモーターの回転速度を精密に制御する必要があります。インバータ制御技術やサーボモーターと組み合わせることで、モーターの回転数を正確に制御し、安定した動作を維持できます。これにより、回転時のブレや振動を防ぎ、製品の精度が向上します。
3.2 温度管理
モーターの過熱は、安定性を損なう原因となるため、冷却システムが重要です。スピンドルモーターには、空冷または液冷方式を用いた冷却システムが搭載されることが多く、モーターが一定の温度範囲で安定して動作するように調整されています。過熱を防ぐことで、モーターの性能低下や故障を防止します。
3.3 高品質な材料と耐久性
安定した動作のためには、高品質な材料が使用されていることが重要です。耐摩耗性が高く、熱に強い材料を使用することで、モーターは長期間にわたって安定した性能を発揮します。特に、精密加工に使用されるスピンドルモーターでは、精度が求められるため、材料選定が重要です。
3.4 振動の抑制
スピンドルモーターが高速で回転するとき、振動が発生することがあります。この振動を抑制するために、モーターの設計には高精度なバランス調整が施され、また、振動吸収材やダンパーが使用されることがあります。これにより、動作中の振動を最小限に抑え、安定した回転を実現します。
4. スピンドルモーターの応用例
スピンドルモーターは、その静音性と安定した動作特性から、以下のような高度な応用分野で利用されています。
4.1 精密機器
精密機器の製造には、スピンドルモーターが使用されます。例えば、半導体の製造装置や光学機器の組み立てにおいて、モーターの高精度な回転と静音性が求められます。
4.2 CNC工作機械
CNC工作機械では、スピンドルモーターが使用され、安定した動作と静音性が非常に重要です。機械加工時の振動や騒音を低減することで、作業環境が改善され、精度の高い加工が可能となります。
4.3 医療機器
医療機器、特に手術用ロボットや診断装置にもスピンドルモーターが使われます。静音性と安定した動作は、患者の安全と快適さを保つために欠かせません。
4.4 3Dプリンター
3Dプリンターでは、スピンドルモーターが精密な制御を提供し、静かな動作で高精度な造形を行います。特に、商業用や医療用の3Dプリンターでは、静音性が重要です。
5. まとめ
スピンドルモーターは、その静音性と安定した動作特性により、精密機器や高度な工作機械において非常に重要な役割を果たしています。高精度な設計、精密な回転制御、適切な冷却システム、振動の抑制といった要素が、これらの特性を実現しています。静音性と安定性を兼ね備えたスピンドルモーターは、今後も多くの産業において重要な技術として使用され続けるでしょう。
PR
シャフトカップリング は、モータと機械要素（ポンプ、減速機、工作機械など）の回転軸を接続し、動力を効率的に伝達するための重要な部品です。単純に「つなぐ」だけでなく、ミスアライメント（芯ズレ）の吸収や衝撃緩和、振動低減などの役割を持ち、産業機械の安定稼働を支えています。
1. シャフトカップリングの主な用途
動力伝達
モータやエンジンの回転をポンプ、コンプレッサー、ファンなどに伝達。
ミスアライメント吸収
軸心のズレ（平行ズレ・角度ズレ・軸方向の移動）を許容し、軸受や機械要素への負担を軽減。
衝撃吸収と振動低減
ゴムや樹脂を用いたカップリングでは、衝撃や振動を吸収して装置の寿命を延ばす。
安全機構
過大なトルクがかかった際にスリップして装置を保護する「トルクリミッタ付きカップリング」も存在。
2. 産業分野での活用事例
(1) 工作機械分野
CNC旋盤やマシニングセンタでは、高精度の位置決めが必要。バックラッシのない精密カップリングが使われ、サーボモータの動きを正確に伝達。
高剛性タイプが主流で、ミクロン単位の加工精度を支える。
(2) ポンプ・送風機分野
水処理設備や空調機器のポンプ駆動に使用。
軸ズレを吸収できるフレキシブルカップリングを用いて、長時間稼働でも安定した運転を実現。
(3) 自動車産業
試験装置やエンジンベンチで、動力伝達ラインに採用。
振動吸収型カップリングにより、高速回転でも安定した計測が可能。
(4) 発電・エネルギー分野
発電機やタービンの回転を伝達する用途。
高トルク対応のディスクカップリングやグリッドカップリングが採用される。
(5) 医療機器・精密機器
CTスキャナや検査装置では、静粛性と精密性を両立するため、小型で高精度なカップリングを使用。
低振動・低バックラッシ型が求められる。
3. 用途に応じたカップリングの種類
フレキシブルカップリング：ミスアライメント吸収に強い。
リジッドカップリング：ズレ許容がなく、高精度・高剛性用途に適用。
エラストマーカップリング：ゴムや樹脂で振動吸収、モータ保護に有効。
ディスクカップリング：高トルク・高精度、メンテナンス性も良好。
まとめ
シャフトカップリング は、動力伝達だけでなく、芯ズレ吸収や振動緩和、安全機構といった多様な役割を担っています。工作機械、ポンプ、自動車試験装置、発電設備、医療機器など、幅広い産業分野で活用されており、それぞれの用途に応じて最適なタイプが選ばれています。適切なカップリングを選定することで、装置の寿命を延ばし、安定稼働と高効率を実現することが可能です。
シャフトカップリングの基本的役割
シャフトカップリングは、モータやエンジンなどの回転軸と、ポンプ・コンプレッサ・減速機などの負荷軸を接続するための機械要素です。その主な目的は以下の通りです：
動力伝達：駆動源から負荷機器へ回転力を確実に伝える。
ミスアライメント吸収：軸心のずれ（角度、平行、偏心）を吸収し、機械の寿命を延ばす。
振動・衝撃吸収：ゴムやスプリングを介在させることで、振動や衝撃を緩和し、機械の安定稼働に寄与。
保守性向上：機器の取り外し・整備を容易にする。
使用例
ポンプシステム
水処理施設や化学プラントでは、モータからポンプへトルクを伝えるためにカップリングが使われます。軸ずれを許容できるフレキシブルカップリングが主流です。
コンプレッサ・送風機
空気圧縮機や送風機の駆動において、回転数の高いモータとロータを効率的に結合します。高トルク対応のディスクカップリングやグリッドカップリングが採用されることが多いです。
CNC工作機械
サーボモータとボールねじの接続に使用され、バックラッシュの少ない精密なトルク伝達が求められるため、剛性の高い金属ベローズカップリングやエラストマカップリングが利用されます。
自動車分野
ステアリング機構や駆動系の一部で使用され、操作トルクを正確かつスムーズに伝達します。また、吸振性に優れたゴムカップリングが採用される例もあります。
産業分野での活用事例
発電プラント
タービンと発電機を結合するために高トルク対応のリジッドカップリングやディスクカップリングが使用されます。高い信頼性と長期稼働性が重要です。
製鉄・製紙・製造ライン
ローラーや搬送装置など、連続稼働する設備において、耐久性の高いグリッドカップリングやギヤカップリングが多用されます。重負荷に耐えつつ、振動を低減します。
半導体・精密機械産業
高精度位置決めが要求される装置においては、トルク伝達の遅れやたわみを極力排除するベローズカップリングや高精度フレキシブルカップリングが用いられます。
海運・鉄道
船舶の推進機構や鉄道車両の駆動軸において、耐環境性と高出力伝達が求められるため、強靭なギヤカップリングや高耐久タイプのフレキシブルカップリングが導入されています。
まとめ
シャフトカップリングは、単なる動力伝達部品にとどまらず、軸ずれ補正・振動吸収・設備保護といった多様な役割を担っています。用途に応じてリジッドタイプ、フレキシブルタイプ、エラストマタイプなどを選定することで、機械の性能と寿命を大きく左右します。産業機械から自動車、発電設備まで、幅広い分野で不可欠な要素技術として活用されています。
「インバーター」という言葉は、家電や産業機器など幅広い分野で耳にします。エアコンや冷蔵庫、自動車のモータ制御などに欠かせない存在ですが、実際にどのような仕組みで働き、どんな役割を果たしているのでしょうか。本記事では、インバーターの基本構造と役割をわかりやすく解説します。
1. インバーターとは？
インバーターとは、直流（DC）電流を交流（AC）に変換する電力変換装置のことを指します。
家庭の電源は交流（AC）ですが、太陽光発電や蓄電池は直流（DC）を出力します。
インバーターはこれを必要な周波数・電圧に変換し、モータや機器を効率的に動かします。
2. インバーターの基本仕組み
インバーターの動作は大きく以下のステップで構成されます。
整流（AC → DC）
入力された交流を整流回路で直流に変換します。
平滑化
コンデンサを使って直流の波形をなめらかにします。
逆変換（DC → AC）
パワー半導体（IGBT、MOSFETなど）を高速スイッチングして、直流を任意の周波数・電圧の交流に変換します。
これにより、モータの回転速度やトルクを自由に制御できるのが大きな特徴です。
3. インバーターの役割
(1) モータ制御
周波数を変化させることでモータの回転数を調整可能。
ソフトスタート・ソフトストップで機械的負担を軽減。
(2) 省エネ効果
必要な出力だけを供給できるため、従来の定速運転に比べて大幅な省エネルギー化が可能。
エアコンやポンプでの使用例が代表的。
(3) 安定した電力供給
太陽光発電や蓄電池からの直流を交流に変換し、家庭や工場へ安定供給。
系統連系にも必須。
(4) 機器寿命の延長
急激な負荷変動を抑え、モータや機械部品へのダメージを低減。
4. 活用分野
産業機械：搬送装置、工作機械のモータ制御
住宅機器：エアコン、冷蔵庫、洗濯機
再生可能エネルギー：太陽光発電システム、蓄電システム
自動車：EV・ハイブリッド車の駆動モータ制御
まとめ
インバーターは、直流と交流を自在に変換する装置であり、モータ制御や省エネ、安定電力供給に大きく貢献しています。今日では産業から家庭まで幅広く普及しており、エネルギー効率の向上やカーボンニュートラルの実現にも欠かせない技術です。

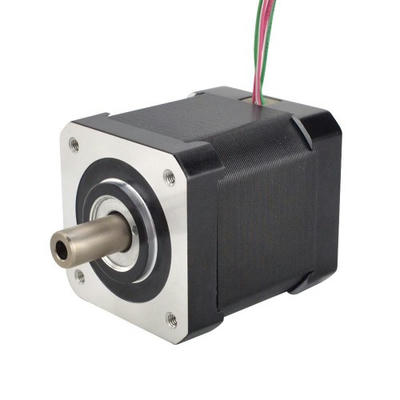

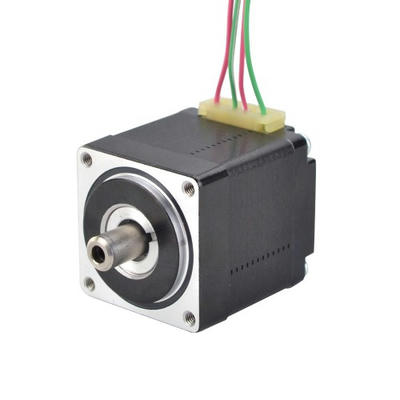

■ 中空ステッピングモータとは
中空ステッピングモータは、中心部分が中空になっている設計を特徴とするモーターです。この特長により、ケーブルや配管の通線が容易になり、駆動系における設計の自由度が増すため、特に精密機器や産業機器で多く使用されています。
中空構造は、モーター内部の空間を活用することで、より効率的に機器の設置が可能となり、特に狭小スペースでの利用に適しています。
■ 主な用途
1. ロボット工学
中空ステッピングモータは、ロボットアームやロボットの駆動部に使用されることが多いです。
利点：内部にケーブルや配管を通すことができるため、動作範囲を広げることができます。また、精密な位置決めが可能で、複雑な動作制御に対応できます。
2. CNC機械
CNC（コンピュータ数値制御）機械では、高精度な制御が要求されるため、中空ステッピングモータが活用されます。
利点：複雑な加工や精密切削が可能であり、工具の回転軸や送り軸を駆動するための駆動源として非常に効果的です。
3. 医療機器
中空ステッピングモータは、医療機器の精密な駆動にも適しています。例えば、ロボット支援手術装置やCTスキャナーなど、精度が求められる分野に多く採用されています。
利点：精密な位置決めが可能であり、患者の安全性を守りながら精密な動作を実現します。
4. 3Dプリンター
3Dプリンターの中では、プリントヘッドやビルドプラットフォームの移動に中空ステッピングモータが使用されています。
利点：高精度で滑らかな移動を実現し、立体物を精密に成形できます。
5. 精密測定機器
精密測定装置や検査装置においても中空ステッピングモータは使用されています。
利点：精密な位置決めを実現するため、測定の誤差を最小限に抑えることができます。
■ 産業分野での活用事例
1. 自動車産業
自動車の製造工程において、中空ステッピングモータは、組み立てラインの駆動や部品搬送に使用されています。
事例：自動車製造工場での部品搬送装置や、アクチュエーターシステムなど、精密で効率的な動作が求められる場面で活躍しています。
2. 航空宇宙産業
航空機の製造や航空機内機器においても、中空ステッピングモータの高精度な位置決め機能が要求されます。
事例：航空機の複雑な機構（例えば、座席調整や機内機器の制御）において、正確な動作と信頼性が求められます。
3. 製薬業界
製薬業界でも、中空ステッピングモータは製造ラインや自動包装機械、計量装置に使用されています。
事例：薬剤の分注や包装ラインにおいて、精密なトルク制御と高精度な位置決めを提供します。
4. 物流業界
自動倉庫や搬送システムでは、荷物の移動や仕分けを行うために中空ステッピングモータが活用されています。
事例：物流センター内での高精度な仕分け作業や自動搬送ロボットの駆動において、効率と精度を兼ね備えたモーターとして活用されています。
■ まとめ
中空ステッピングモータは、高精度な位置決め、効率的な駆動、設計自由度の高さから、さまざまな産業分野で利用されています。
ロボット工学、CNC機械、医療機器、3Dプリンターといった精密な制御が求められる分野で活躍し、自動車産業や航空宇宙産業、製薬業界、物流業界など、幅広い分野でその特長を活かしています。
今後も新たな用途が広がり、より高精度かつ効率的な生産・運用を支える重要な技術となることが期待されます。
