リニアステッピングモータは、回転機構を介さずに直線方向へ直接推力を発生させます。そのため、高精度な位置決めや高速応答を実現しやすい一方、速度が上がるほど推力が低下しやすく、共振や脱調などの問題も起こり得ます。そこで、速度特性を把握したうえで、負荷条件に適した加減速制御を設計することが重要になります。本稿では、リニアステッピングモータの速度特性の特徴と、安定運転に役立つ加減速制御の考え方を整理します。
1）速度と推力の関係を理解します。
リニアステッピングモータは、低速域では比較的大きな推力を得やすくなります。
一方で高速域になるほど、コイルのインダクタンスや逆起電力の影響で電流が十分に立ち上がりにくくなり、推力が低下しやすくなります。したがって、目標速度が高い場合ほど、電源電圧やドライバ方式の選定が重要になります。

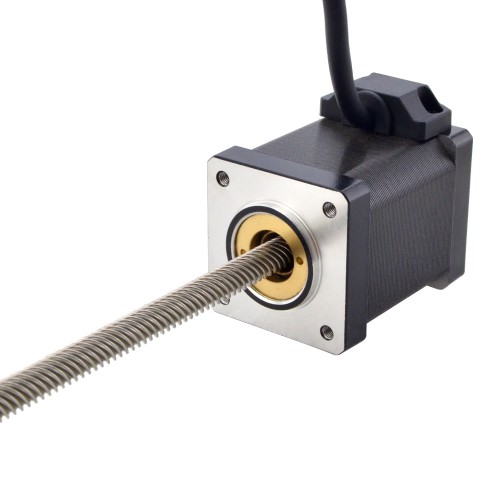

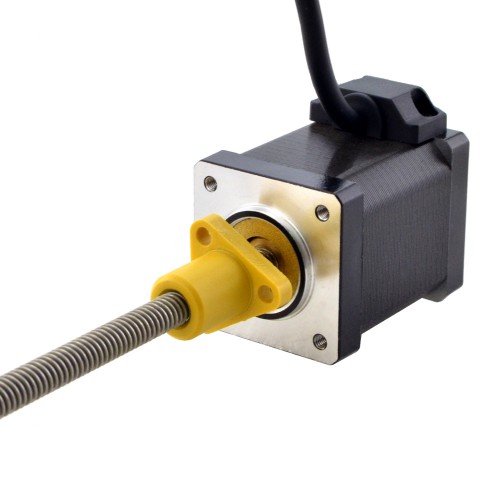

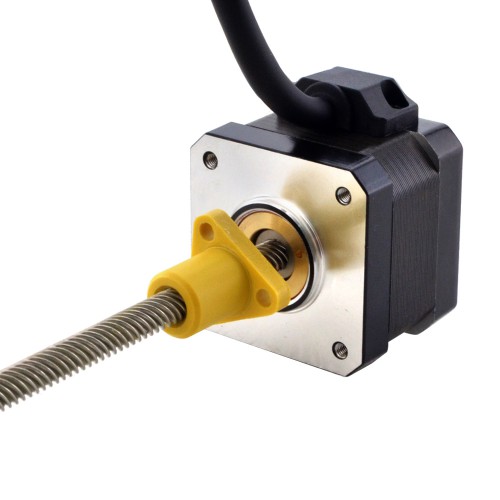

「写真の由来：NEMA 14 ノンキャプティブリニアステッピングモータ 14N19S1504WF5-200RS 1.5A 0.2Nm ねじリード 12.7mm(0.5") 長さ200mm」
「写真の由来：NEMA 14 ノンキャプティブリニアステッピングモータ 14N19S1504WF5-200RS 1.5A 0.2Nm ねじリード 12.7mm(0.5") 長さ200mm」
2）自起動速度と脱調リスクを意識します。
ステッピング系では、停止状態からいきなり追従できる速度に上限が存在します。
この上限を超えると脱調（ステップ抜け）が起こり、位置ずれや停止につながります。特に負荷質量が大きい場合は必要推力が増えますので、起動時や速度変更時に適切な加速区間を設ける必要があります。
3）共振による振動を抑えます。
ステップ駆動は離散的な励磁になりますので、特定の速度域で共振が発生しやすくなります。
共振が起きると振動や騒音が増え、推力が実質的に低下して脱調しやすくなります。そこで、マイクロステップ駆動を用いて励磁を滑らかにしたり、共振帯を避ける速度設定を行ったりします。
4）加減速プロファイルを設計します。
加減速制御は、急激な速度変化を避けて追従性を確保するために用います。
代表的には台形加減速（一定加速→定速→一定減速）を使いますが、衝撃や振動をさらに抑えたい場合はS字加減速を使い、加速度変化を滑らかにします。これにより共振の励起を抑えやすくなります。

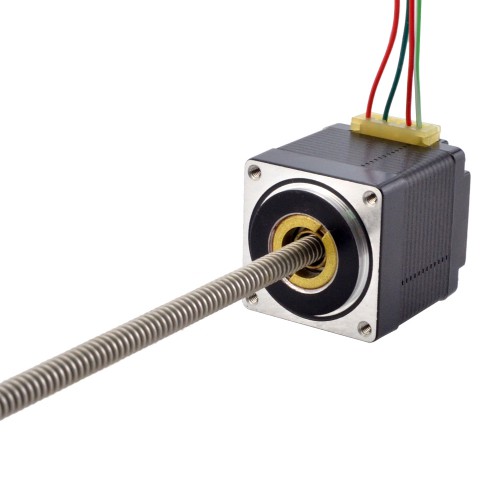

「写真の由来：NEMA 11 ノンキャプティブリニアステッピングモータ 11N13S1004FD5-200RS 1.0A 0.06Nm ねじリード4.877mm/0.192" 長さ150mm」
「写真の由来：NEMA 11 ノンキャプティブリニアステッピングモータ 11N13S1004FD5-200RS 1.0A 0.06Nm ねじリード4.877mm/0.192" 長さ150mm」
5）負荷条件に応じて加速度を設定します。
加速度は「負荷質量」と「推力余裕」のバランスで決めます。
加速度を大きくしすぎると必要推力が増え、推力不足で脱調しやすくなります。逆に小さすぎるとタクトタイムが悪化しますので、速度‐推力特性曲線を基に、最も厳しい条件でも余裕が残るように上限を設定します。
6）駆動方式と制御の相性を考えます。
フルステップは推力を得やすい一方、振動が出やすくなります。
マイクロステップは滑らかで共振低減に有利ですが、条件によっては静推力が下がる場合もあります。したがって、求める速度、精度、振動許容、負荷条件を整理し、駆動方式と加減速パラメータを併せて最適化します。
リニアステッピングモータは高精度な直線駆動に適していますが、高速化に伴う推力低下や共振、脱調に注意が必要になります。そこで、速度‐推力特性と自起動速度を理解し、台形加減速やS字加減速を用いて速度変化を滑らかにします。さらに、負荷質量や摩擦、駆動方式を踏まえて加速度を適切に設定することで、安定した高速運転と高い信頼性を実現できます。
PR

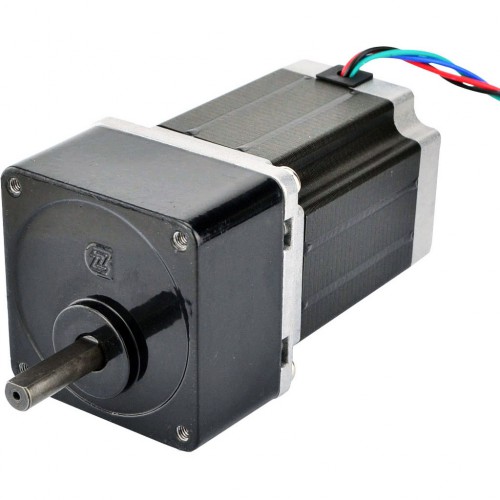

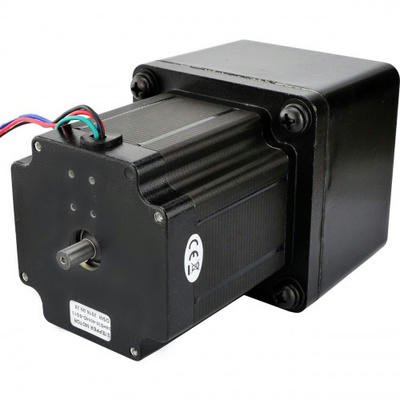

産業設備で幅広く使われている平行軸ギヤードモータは、適切なメンテナンスを行うことで安定稼働と長寿命化が期待できます。
日常管理の積み重ねが、突発的な停止や修理コストの抑制につながります。
平行軸ギヤードモータを長寿命化するメンテナンスのポイント
定期的な外観・動作チェック
運転中の異音、振動、発熱の有無を確認します。外観の汚れや変色、オイル漏れは初期トラブルのサインとなるため、早期発見が重要です。
潤滑油の適切な管理
ギヤやベアリングの摩耗を防ぐためには、指定された潤滑油を適量・適切なタイミングで交換することが不可欠です。劣化した油は潤滑性能を低下させ、故障の原因になります。
過負荷・連続過運転の防止
定格トルクや許容負荷を超える運転は、内部部品に大きな負担を与えます。運転条件を見直し、必要に応じて容量選定や運転時間の調整を行います。
取付状態と軸芯ずれの確認
取付ボルトの緩みや軸の芯ずれは、振動増大や異常摩耗を引き起こします。据付後だけでなく、定期点検で再確認することが重要です。
冷却環境の維持
周囲温度の上昇や通風不足は、モータや潤滑油の寿命を短くします。放熱スペースを確保し、冷却ファンや通気口の清掃を行います。
シール・ベアリングの状態確認
オイルシールの劣化は漏油や異物侵入につながります。また、ベアリングの異音や振動は寿命低下の兆候であり、早めの対応が必要です。
点検・保守記録の活用
点検結果や運転時間を記録することで、劣化傾向を把握しやすくなります。計画的な部品交換や予防保全に役立ちます。
まとめ
平行軸ギヤードモータの長寿命化には、潤滑管理・負荷管理・取付状態・冷却環境といった基本的なポイントを継続して管理することが重要です。
日常点検と記録に基づくメンテナンスを行うことで、設備の信頼性向上と安定運用を実現できます。

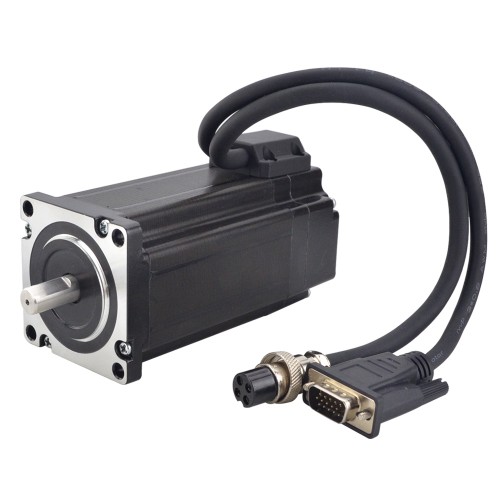

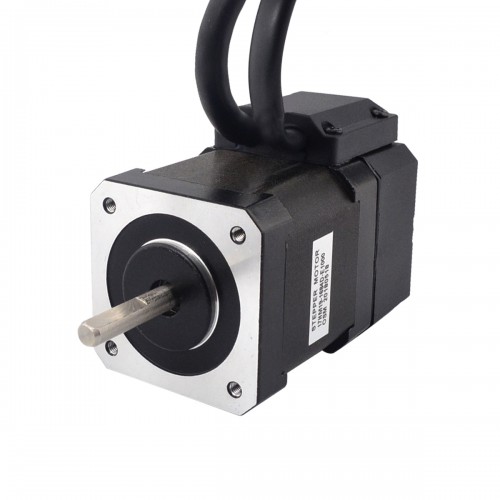

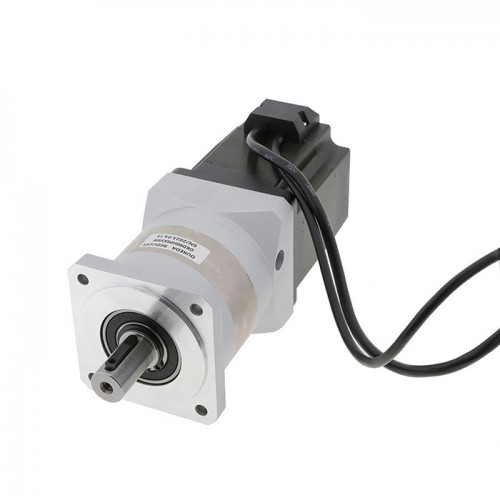

クローズドループステッピングモータの導入は、産業用機器やロボットシステムにおいて、動作の安定性と信頼性を高めるうえで極めて有効な手段でございます。クローズドループ制御では、エンコーダ等のフィードバック機構によりモータの位置・速度（場合によっては偏差量や追従状態）を監視し、指令値との差をもとに駆動をリアルタイムで補正いたします。その結果、従来のオープンループ方式で課題となりやすい脱調（ステップ抜け）や位置ずれの蓄積を抑制でき、長時間運転や負荷変動下でも安定したパフォーマンスを確保しやすくなります。以下に主な効果を整理して詳述いたします。
精密な制御（高精度な位置決めと挙動の安定化）
クローズドループシステムでは、フィードバックに基づき誤差を即時に補正するため、目標位置への到達精度が向上いたします。これにより、停止位置のばらつきが低減し、繰り返し動作でも高い再現性が期待できます。また、制御パラメータの最適化により、加減速時のオーバーシュート、微振動、共振域での揺れなどを抑えやすく、装置全体の挙動が滑らかになります。結果として、搬送・整列・組立・塗布・検査など、位置とタイミングが品質に直結する工程において、ばらつき低減に寄与いたします。
高いトルク特性（負荷変動への追従性向上）
クローズドループモータは、負荷の変動や外乱により偏差が生じた場合でも、必要に応じてトルクを引き上げて追従性を確保できます。そのため、ワーク重量の変化、摩擦の増減、温度上昇による機械抵抗の変化などが発生する現場においても、速度低下や失速、脱調リスクを抑えながら安定した動作を維持しやすくなります。特に、高加速度・高速搬送・急停止といった厳しい運転条件でも性能が安定しやすく、設備の処理能力向上やタクトタイム短縮の面でも効果が期待できます。
エネルギー効率の向上（発熱低減と運用コスト削減）
クローズドループステッピングモータは、必要な駆動力に応じて電流を適切に制御できるため、常時過大な電流を流す運用になりにくく、無駄な消費電力を抑制できます。これにより、電力コストの削減だけでなく、モータやドライバの発熱低減にもつながり、周辺部品の温度影響（寸法変化やセンサドリフト等）の抑制にも寄与いたします。結果として、装置の熱的安定性が改善し、長時間稼働時の品質・精度維持にも良い影響を与えます。
システムの耐障害性向上（異常検知と品質リスク低減）
フィードバックループの導入により、偏差量の監視や追従状態の可視化が可能となり、異常や故障兆候を早期に検出しやすくなります。例えば、機械的な噛み込み、ガイドの摩耗、ベルト張力低下、潤滑不良などが進行すると、追従誤差が増大する傾向が現れます。クローズドループでは、こうした兆候をトリガとしてアラーム発報、減速、停止、リトライ動作などの保護制御を実装でき、突発停止の前段階で対策を取りやすくなります。これにより、不良流出のリスクや装置破損リスクを低減し、保守・管理の効率化にもつながります。
応答性の向上（動的動作での安定したパフォーマンス）
クローズドループ制御は入力指令に対する応答を高めやすく、ダイナミックな動作が求められるアプリケーションでも安定したパフォーマンスを発揮いたします。具体的には、頻繁な加減速や短ピッチ往復動作、微小位置の連続追従などにおいて、追従遅れや速度のばらつきを抑え、狙い通りの動作を維持しやすくなります。ロボット周辺軸、供給機構、検査ステージなど、動作の俊敏性と精度を両立したい用途で効果が期待できます。
総合的な効果（稼働率向上と品質の底上げ）
上記の効果が組み合わさることで、クローズドループステッピングモータは、装置全体として「ずれにくい」「ずれても補正できる」「異常を見逃さない」という状態を実現しやすくなります。結果として、停止ロスの削減、復旧時間の短縮、調整工数の低減、品質ばらつきの抑制といった形で、稼働率（OEE）と製品品質の双方に対して改善効果が見込まれます。
結論
クローズドループステッピングモータの導入は、システムの安定性を飛躍的に向上させ、精密な制御、高い追従性とトルク特性、エネルギー効率の改善、耐障害性の向上、応答性の向上といった多面的なメリットをもたらします。これらは製造装置やロボットシステムにおける「品質の安定」と「止まりにくさ」を同時に高める要素であり、近年ますます重要視されております。特に、負荷変動が大きい工程や高タクト化が進む生産現場において、クローズドループ制御は競争力のある設備構成を実現する有力な選択肢でございます。
1．リニアステッピングモータとは
リニアステッピングモータは、回転型ステッピングモータと同様に「パルス信号」に同期して位置を変化させるモータですが、出力が直線運動になっている点が特徴です。
回転型ステッピングモータ
→ 回転角をステップ単位で制御
リニアステッピングモータ
→ ステップごとに一定距離だけ直線移動
エンコーダを用いなくてもオープンループで位置決めがしやすく、構造も比較的シンプルなため、搬送装置・精密位置決め機構・検査装置などで広く利用されています。
2．基本的な駆動原理
リニアステッピングモータは、固定子側（ステータ）と可動子側（ムーバ、テーブルなど）に磁極パターンを持ち、コイルに通電する位相を切り替えることで磁極を順次移動させ、直線運動を得る構造になっています。
コイルに電流を流す
→ 磁界が発生し、永久磁石または磁性体と吸引・反発力が生じる
通電する相（A相、B相…）を順番に切り替え
→ 吸引位置が少しずつ移動し、それに合わせて可動子が直線的に動く
この「通電パターンの切り替え」をどのように行うかが、駆動方法の違いになります。
3．リニアステッピングモータの主な駆動方法
3-1．フルステップ駆動
もっとも基本的な駆動方式です。
2相励磁（例：A相＋B相 → A’相＋B相 → A’相＋B’相…）で駆動します。
各ステップごとに進む距離は一定で、**カタログに記載された「基本ステップピッチ」**がそのまま位置分解能になります。
特徴：
駆動が単純で制御が容易
トルクが比較的大きい
反面、振動・騒音が大きくなりやすい
高いトルクを優先し、分解能よりもシンプルさが重視される用途に向いています。
3-2．ハーフステップ駆動
フルステップと比較して、位置分解能を2倍に高めるための駆動方式です。
1相励磁と2相励磁を交互に行うことで、基本ステップの中間位置にも駆動点を作り出します。
その結果、1ステップあたりの移動量が半分になります。
特徴：
フルステップよりも滑らかな動き
分解能が2倍になる
一部のステップではトルクが低下する
フルステップでは分解能が不足するときに検討されます。
3-3．マイクロステップ駆動
さらに滑らかな動きや高分解能が必要な場合には、マイクロステップ駆動を用います。
A相・B相などの励磁電流を「正弦波状」に近い形で細かく制御し、磁界の合成ベクトルの向きを連続的に変化させます。
1フルステップを、8分割・16分割・32分割などに細かく分けて駆動することが可能です。
特徴：
極めて滑らかな移動が得られる
低速での振動や共振を抑えやすい
高分解能の位置決めが可能
ドライバがやや高価・制御が複雑
精密な位置制御や、低振動が求められる装置によく用いられます。
3-4．クローズドループ駆動（位置フィードバック併用）
リニアエンコーダなどの位置センサと組み合わせて、クローズドループ制御を行う駆動方法もあります。
基本はステッピングモータとしてパルス指令で動かす
実際の位置をエンコーダで計測し、「脱調」や位置ずれを検知・補正
特徴：
サーボモータに近い安定した位置決め性能
過負荷時でも脱調を検知できる
制御系がやや複雑になる
オープンループのシンプルさを生かしつつ、信頼性を高めたい場合に検討されます。
4．駆動時の注意点
4-1．脱調（ステップアウト）に注意
ステッピングモータは「パルス＝ステップ数」として位置を計算するため、脱調が起きると位置情報が一気に崩れます。
脱調を防ぐためには、
必要な推力・負荷質量に対して十分なトルクを持つモータを選定する
加速・減速のプロファイル（ラムプ）を適切に設定する
急激な速度変更や過大な外力を避ける
といった配慮が必要です。
4-2．共振・振動への対策
ステッピングモータは、特定の速度域で機械的・電気的共振を起こしやすく、振動や騒音、トルク低下の原因となります。
対策としては、
マイクロステップ駆動で滑らかな励磁を行う
問題となる共振速度域を避けて速度設定を行う
機械側にダンパや適切な剛性設計を取り入れる
などが挙げられます。
4-3．発熱と温度上昇
リニアステッピングモータは、通電状態が続くことでコイルや磁石の発熱が生じます。
高温になりすぎると、絶縁劣化や磁力低下につながる
周囲の機器やワークへの熱影響も考慮が必要
そのため、
ドライバの電流設定を適正値にする
必要以上の保持トルクが不要なときは電流を下げる（ホールド電流の低減）
放熱設計（ヒートシンク、取り付け面の熱伝導など）を適切に行う
といった対策が重要です。
4-4．直線ガイド・機構側の精度と摩耗
リニアステッピングモータの性能を十分に活かすためには、直線ガイドや機構側の精度・剛性も重要です。
ガイドの直進性や平行度が悪い
摩擦が大きい・局所的に噛み込みが発生する
といった条件では、必要トルクが増加し、脱調や位置ずれの原因になります。定期的な潤滑やガイド調整、摩耗部品の交換など、機構側のメンテナンスも含めて考える必要があります。
4-5．原点復帰と位置管理
オープンループで使用する場合、電源投入直後は絶対位置が不明です。そのため、
原点センサ（リミットスイッチ、近接センサ、光学センサなど）を用いた原点復帰
必要に応じて、定期的な原点再取得
を行うことで、位置の信頼性を維持します。
クローズドループ方式を採用する場合でも、初期原点合わせは重要です。
5．選定と運用のポイント
リニアステッピングモータをうまく活用するためには、以下の点を意識して選定・運用するとよいです。
必要な推力・ストローク・分解能を明確にする
→ その上で、フルステップ／マイクロステップ、オープン／クローズドループを検討します。
負荷条件・速度プロファイルを考慮する
→ 加減速を含めたトルク・推力余裕をもってモータを選びます。
機構設計と合わせて評価する
→ 直線ガイド、摺動部、取り付け剛性なども一体で検討します。
発熱・共振への対策を事前に想定する
→ 仕様の段階から、電流設定や放熱、速度域の調整を計画しておきます。
6．まとめ
リニアステッピングモータは、パルス信号で簡単に位置制御が行え、直線駆動機構をシンプルに構成できる優れたアクチュエータです。一方で、脱調・共振・発熱・機構側の摩擦といった点に注意しなければ、本来の性能を発揮できません。
フルステップ／ハーフステップ／マイクロステップなどの駆動方法
オープンループ／クローズドループの制御方式
機構全体を含めたトルク余裕と放熱設計
をバランスよく検討し、実機評価を通じて最適な条件を見つけていくことが、安定したリニア駆動システム構築の鍵となります。

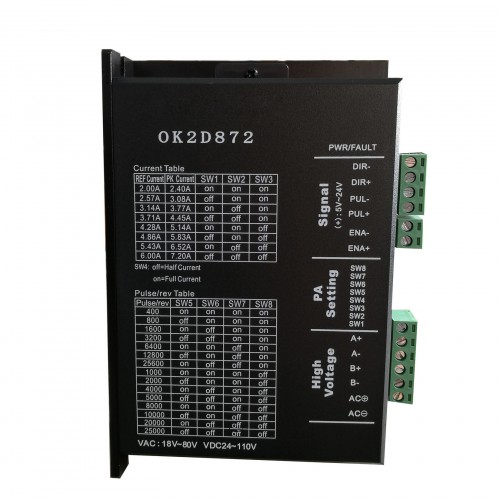

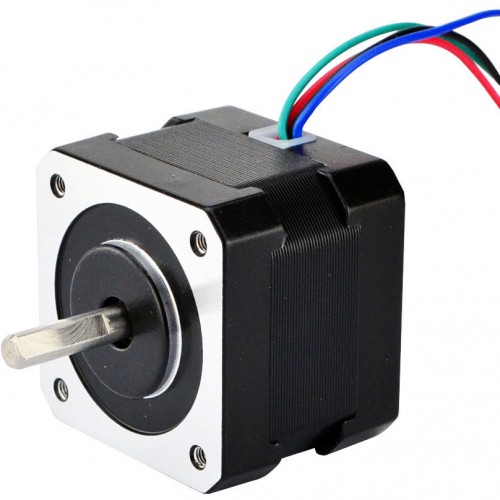

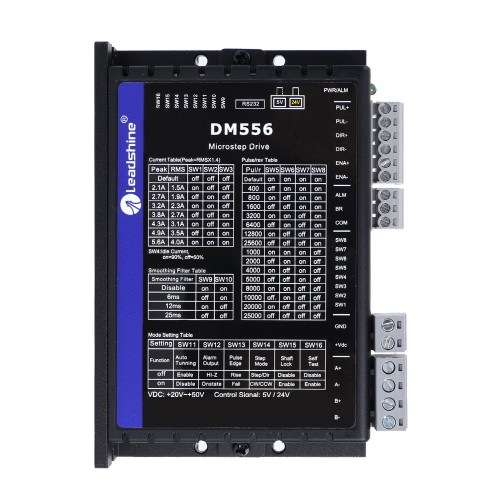

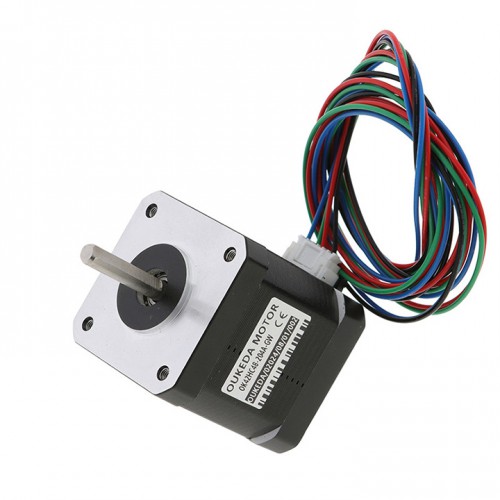

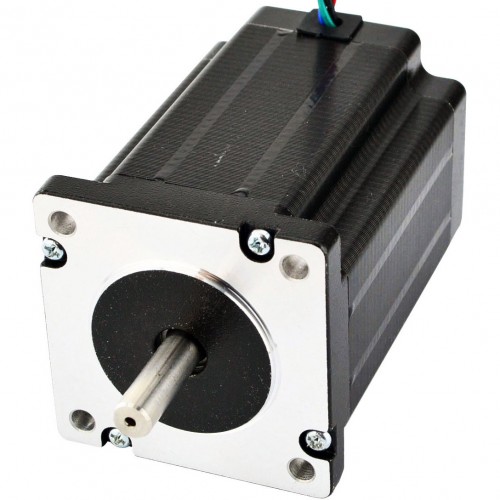

ステッピングモーターは、精密な位置決めやトルク制御が求められる多くのアプリケーションで使用されていますが、過熱やノイズはその性能を損なう可能性がある重大な問題です。特に、長時間の使用や負荷の変動が大きい場合、これらの問題が顕著に現れます。ステッピングモーターのドライバは、モーターの駆動信号を制御する重要な役割を担っており、これらの問題を防ぐためにはドライバの設計と設定を適切に行うことが求められます。
この記事では、過熱とノイズ問題を防ぐために、ステッピングモータドライバで実施すべき対策方法について詳しく解説します。
1．ステッピングモータドライバにおける過熱問題
ステッピングモーターが過熱する主な原因は、ドライバから供給される電流の過剰や不適切な冷却です。過熱が続くと、モーターやドライバの性能が低下し、最終的には故障に繋がる恐れがあります。過熱を防ぐためには、以下の対策が必要です。
1-1．電流制限と適切な設定
ステッピングモーターは、駆動する際に適切な電流量を設定することが重要です。過剰な電流が供給されると、モーターやドライバの温度が上昇し、過熱を引き起こします。
対策：
定格電流の設定：ドライバには通常、モーターの最大定格電流を設定する機能があります。モーターの仕様に合わせて適切な電流値を設定し、過剰な電流供給を避けます。
トルク要求に応じた電流調整：負荷が高い場合でも、ドライバに搭載された電流制御機能を使用して、動作に必要な最小限の電流を供給するように設定します。これにより、過剰な熱の発生を抑えます。
1-2．冷却システムの強化
過熱を防ぐためには、冷却システムを適切に設計することが重要です。ドライバやモーターが高温になりすぎると、動作不良や故障を引き起こす原因となります。
対策：
ファンやヒートシンクの設置：ドライバやモーターに冷却ファンやヒートシンクを取り付けることで、放熱を効率化し、過熱を防ぎます。
放熱材料の使用：ドライバやモーターの内部に熱を効率よく放出できる放熱性の高い素材を使用することで、温度管理を最適化します。
1-3．過熱保護機能の利用
多くのモータドライバには、過熱を防ぐための過熱保護機能が組み込まれています。この機能を有効にすることで、モーターやドライバが過熱状態に達した際に、自動でシャットダウンや動作の制限が行われます。
対策：
温度センサーの使用：ドライバやモーターに温度センサーを設置し、リアルタイムで温度を監視します。設定温度を超えた場合に自動的に運転を停止するようにします。
過熱時の自動保護：ドライバのプログラムにより、過熱時にはモーターの動作を制限したり、自動で停止する機能を実装します。
2．ステッピングモータドライバにおけるノイズ問題
ステッピングモーターの駆動には、ノイズや振動が発生しやすいという特性があります。特に、モーターの動作が急激に加速したり減速したりすると、ノイズや振動が大きくなります。これらの問題を防ぐためには、次のような対策が有効です。
2-1．マイクロステップ駆動の導入
ノイズや振動を減少させるために、マイクロステップ駆動を使用することが効果的です。マイクロステップ駆動は、モーターの1ステップを細かい単位で分割することで、より滑らかな動作と精度の高い位置決めを実現し、ノイズの発生を抑えることができます。
対策：
マイクロステップドライバの使用：ドライバに搭載されたマイクロステップ機能を使用することで、モーターの回転を非常に細かく制御できます。これにより、低速運転時の振動やノイズを大幅に削減できます。
駆動信号の設定：マイクロステップ機能の設定を最適化し、安定した動作を確保するために、駆動信号を細かく制御します。
2-2．振動とノイズのダンピング
ステッピングモーターの駆動中に発生する振動やノイズは、機械的なダンピングによっても減少させることができます。特に、機械的な取り付け部分での振動吸収が効果的です。
対策：
ダンパーや緩衝材の使用：モーターやドライバの取り付け部分に振動吸収材やダンパーを追加することで、機械的なノイズや振動を抑えます。
取り付け位置の最適化：モーターやドライバが適切に振動を吸収できる位置に設置し、共振を防止します。
2-3．EMI（電磁干渉）の管理
ノイズは、**電磁干渉（EMI）**によっても発生します。ステッピングモーターの駆動回路から放出される電磁波が、周囲の機器に干渉することがあるため、これを防ぐことが必要です。
対策：
シールドケーブルの使用：電磁波が漏れないように、シールドケーブルを使用して、ノイズを外部に放射しないようにします。
アース接続の強化：ステッピングモーターやドライバの適切な**接地（アース）**を行い、電磁干渉の影響を最小限に抑えます。
EMIフィルターの設置：ドライバや電源回路にEMIフィルターを追加し、ノイズを効果的に抑制します。
3．まとめ
ステッピングモーターの過熱とノイズは、モーターやドライバの性能に大きな影響を与える可能性があります。これらの問題を防ぐためには、以下の対策を講じることが重要です：
過熱対策として、適切な電流設定や冷却システムの導入、そして過熱保護機能を活用すること。
ノイズ対策として、マイクロステップ駆動の導入、振動吸収材やダンパーの使用、電磁干渉（EMI）の管理を行うこと。
これらの対策を講じることで、ステッピングモーターの効率と耐久性を向上させ、安定した動作を維持することができます。
