シャフトカップリングは、モータや減速機、各種機械装置の軸同士を連結し、回転力や動力を効率よく伝達するために用いられる重要な機械要素です。単に軸をつなぐだけでなく、芯ずれの吸収、振動の低減、衝撃の緩和など、機械全体の安定運転に大きく関わっています。しかし、適切な種類を選ばなかったり、取り付け方法が不適切だったりすると、本来の性能を十分に発揮できません。そのため、シャフトカップリングの特性を理解し、使用条件に応じて最適に活用することが重要です。本稿では、その具体的な方法について解説します。
1. 使用目的に合った種類を選定すること
シャフトカップリングの性能を最大限に活かすためには、まず使用目的に合った種類を選ぶことが重要です。カップリングには、剛性を重視したもの、芯ずれ吸収能力を重視したもの、ねじりばね特性を持つものなど、さまざまな種類があります。
たとえば、高精度な位置決めが必要な装置では、ねじれが少なく応答性に優れたカップリングが適しています。一方、振動やわずかな偏心が発生しやすい装置では、柔軟性を持つカップリングのほうが有効です。このように、機械の用途や求められる性能に応じて適切な種類を選定することが、性能を引き出す第一歩になります。
2. 軸の芯出しを正確に行うこと
シャフトカップリングはある程度の芯ずれを吸収できますが、それに過度に依存してはいけません。軸の芯出しが不十分なまま使用すると、カップリングに無理な力が加わり、摩耗や破損の原因になります。
特に、偏心、偏角、軸方向のずれが大きい場合には、軸受やモータにも悪影響を及ぼす可能性があります。そのため、取り付け時にはダイヤルゲージや芯出し工具などを用いて、できるだけ正確に軸芯を合わせることが重要です。適切な芯出しを行うことで、カップリング本来の吸収性能を余裕を持って活かすことができます。
3. 許容トルクと回転数を守ること
シャフトカップリングには、それぞれ許容トルクや最高回転数が定められています。これらを超えて使用すると、疲労破壊や変形、異常振動の原因となり、安全性にも問題が生じます。
そのため、設計段階で実際の負荷条件を正確に把握し、必要な安全率を考慮したうえで製品を選定することが大切です。また、起動時や停止時には定常運転より大きな負荷が発生することがあるため、最大トルクや衝撃負荷についても確認しなければなりません。仕様を守って運転することが、長期的な安定使用につながります。
4. 取り付け方法を適切に管理すること
どれほど性能の高いシャフトカップリングでも、取り付け方法が不適切であれば性能を十分に発揮できません。締結力が不足している場合には滑りが発生し、逆に締めすぎると軸やカップリング本体を傷めるおそれがあります。
そのため、メーカーが指定する締付トルクや取り付け手順を守ることが重要です。また、軸表面の汚れや傷、寸法公差なども確認し、適切な状態で組み付ける必要があります。正しい取り付けを行うことで、動力伝達の安定性が向上し、異常摩耗や振動も抑えやすくなります。
5. 振動や衝撃に応じた設計を行うこと
機械装置の中には、起動停止を頻繁に繰り返すものや、断続的に衝撃負荷が加わるものがあります。そのような用途では、振動吸収や衝撃緩和の能力を持つシャフトカップリングを適切に活用することが大切です。
たとえば、弾性体を用いたカップリングは、回転むらや衝撃をやわらげる効果があります。これにより、モータや軸受への負担を軽減し、装置全体の寿命を延ばすことができます。機械の運転条件を十分に把握し、必要な減衰性能を持つカップリングを選ぶことが、安定運転の実現に役立ちます。
6. 保守点検を定期的に行うこと
シャフトカップリングの性能を維持するためには、定期的な点検が欠かせません。長期間使用すると、締結部の緩み、弾性体の劣化、摩耗、亀裂などが発生する場合があります。これらを放置すると、突然の故障や装置停止につながる可能性があります。
そのため、定期点検では、外観の異常、回転時の振動、異音、温度上昇などを確認することが重要です。また、消耗部品を使用しているタイプでは、交換時期を把握し、計画的に保守を行う必要があります。適切な保守管理によって、カップリングの性能を長期間安定して保つことができます。
7. 周辺機器を含めて全体最適を考えること
シャフトカップリングは単独で働く部品ではなく、モータ、減速機、軸受、負荷装置などと一体となって機能します。そのため、カップリングだけを見て判断するのではなく、システム全体との適合性を考えることが重要です。
たとえば、モータの応答性を重視する場合には高ねじり剛性が求められますが、装置全体の振動抑制を重視する場合には柔軟性が必要になることもあります。このように、周辺機器との関係を踏まえて選定と設計を行うことで、カップリングの性能をより効果的に活かすことができます。全体最適の視点が、機械性能の向上につながります。
まとめ
シャフトカップリングの性能を最大限に活かすためには、使用目的に合った種類の選定、正確な芯出し、許容条件の遵守、適切な取り付け、振動や衝撃への配慮、定期的な保守点検、そしてシステム全体を考えた設計が重要です。シャフトカップリングは小さな部品に見えますが、機械全体の動力伝達、精度、耐久性に大きな影響を与えます。したがって、その特性を正しく理解し、適切に活用することによって、装置の性能と信頼性をより高い水準で実現することができます。
PR
産業機械の現場では、省エネ・高信頼性・保守負担の低減がますます重要になっています。こうした要求に応える駆動源として、ブラシレスDCモータ（BLDC）は幅広い分野で採用が進んでいます。ブラシ摩耗がないため長寿命で、速度制御やトルク制御もしやすく、高効率運転による電力削減にも貢献します。本稿では、産業機械における代表的な活用事例を整理し、導入効果のポイントを紹介します。
1) コンベヤ・搬送装置の駆動
搬送ラインでは、停止・起動の繰り返しや速度可変が多く、駆動部の耐久性と制御性が求められます。BLDCは応答性が高く、負荷変動に対しても安定した回転を維持しやすいのが特徴です。さらに高効率のため、長時間稼働する搬送設備で電力コスト低減に効果が出やすく、ブラシ交換が不要なので計画停止の回数削減にもつながります。
「写真の由来：20個 12V/24V ブラシレス dc モーター + BLDC モーター ドライブ キット TEC4260 500g.cm 2500RPM/1300RPM」
「写真の由来：20個 12V/24V ブラシレス dc モーター + BLDC モーター ドライブ キット TEC4260 500g.cm 2500RPM/1300RPM」
2) 産業用ファン・ブロワ（冷却・排気・集塵）
盤内冷却、装置排気、集塵機などのファン用途では、一定風量の維持と省エネが導入目的になりがちです。BLDCは回転数制御がしやすく、必要な風量に合わせて最適回転で運転できます。インバータ制御のACモータに比べて小型化できるケースもあり、設置スペースの制約がある装置にも向きます。低騒音化を狙って回転数プロファイルを調整できる点もメリットです。
3) ポンプ（薬液・水・潤滑・定量供給）
ポンプ用途では、流量の安定性と定量性、さらに稼働信頼性が重要です。BLDCはトルク制御と回転数制御を組み合わせることで、負荷条件の変化（粘度変化、配管抵抗の変動など）に対しても狙った運転点を維持しやすくなります。定量ポンプでは微小流量域の制御が効き、装置の品質安定や材料ロスの低減に寄与します。
4) 協働ロボット・小型産業ロボットの関節駆動
ロボット関節では、滑らかな動作、位置決め精度、効率の良さが求められます。BLDCは高トルク密度で、エンコーダと組み合わせたサーボ制御にも適しています。減速機との組み合わせによって、加減速の追従性を高めつつ、発熱を抑えた運転が可能になり、結果として連続稼働時の安定性や安全性向上につながります。
5) 工作機械・スピンドル周辺（補機、工具交換、送り機構など）
工作機械では主軸そのものだけでなく、工具交換機構や送りの補助、クーラント関連の補機など多くの駆動系があります。BLDCは小型・高効率で、必要なときに必要な出力だけを出す制御がしやすいため、待機電力や無駄な回転を減らせます。保守面では、粉塵やオイルミストがある環境でも摩耗部品が少なく、稼働率向上に貢献します。
6) 自動化設備（包装・ラベリング・検査ライン）
包装やラベリング、画像検査搬送などは、サイクルタイム短縮と繰り返し精度が鍵になります。BLDCは加減速制御が得意で、一定のサイクル動作を高い再現性で実行しやすい点が強みです。タクトの改善だけでなく、過負荷検知や異常停止などの保護機能を組み込みやすく、ライン全体の不良率低減や安全性向上にもつながります。
まとめ
ブラシレスDCモータは、長寿命・高効率・高い制御性という特長から、搬送、ファン、ポンプ、ロボット、工作機械の補機、自動化ラインまで幅広い産業機械で活用されています。導入効果を最大化するには、必要トルクや速度範囲だけでなく、負荷変動、使用環境、制御方式（センサ有無、エンコーダ、通信）まで含めて最適設計することが重要です。BLDCの特性を活かした運用設計により、省エネと稼働率向上を同時に実現できます。

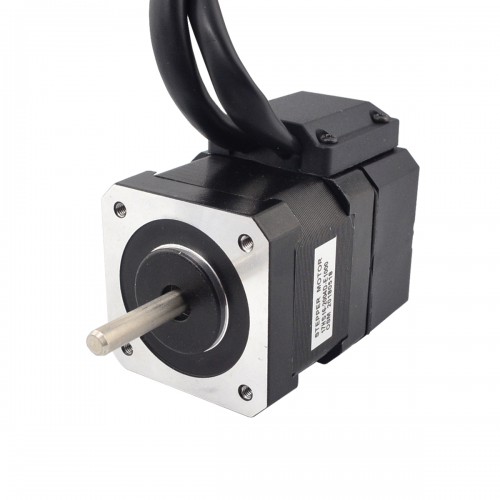

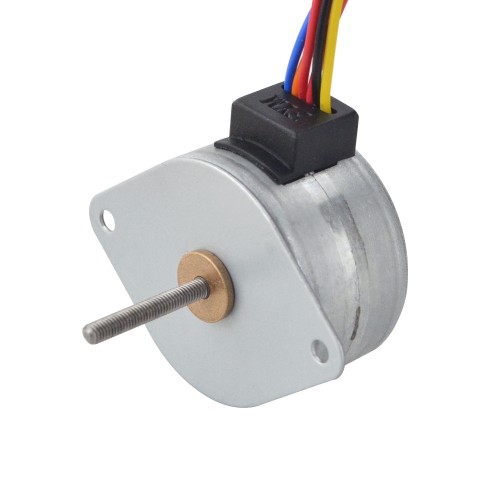

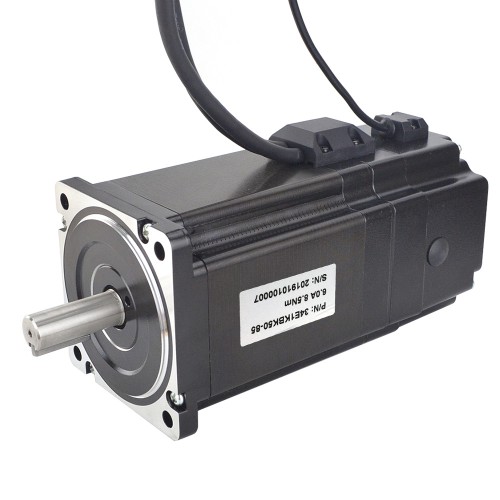

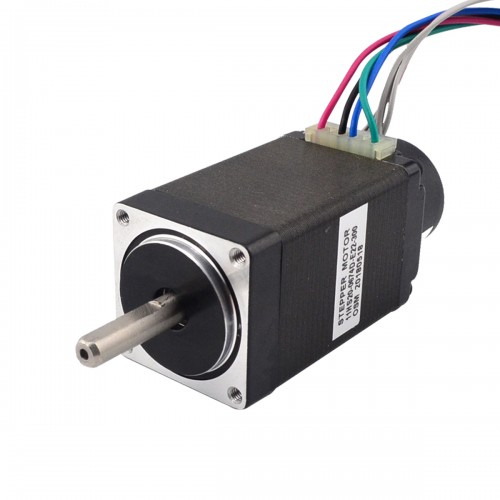

バイポーラステッピングモータは、コイルに流す電流の向きを切り替えて駆動するステッピングモータで、高いトルク効率と幅広い用途適性から多くの装置に採用されています。ユニポーラ方式に比べて駆動回路はやや複雑になりますが、その分、同サイズでより大きなトルクを得やすく、制御性にも優れます。FA機器や検査装置、3Dプリンタなど、精密な位置決めが必要な分野で特に活躍しています。本稿では、バイポーラステッピングモータの主な用途と具体的な使用例を紹介します。
1. バイポーラステッピングモータの概要（用途が広い理由）
バイポーラ方式は、Hブリッジ回路などでコイル電流の方向を反転させ、磁極を切り替えて回転させます。
巻線を効率よく使えるため、同じ外形サイズでもトルクを確保しやすく、負荷変動がある場面でも安定した駆動が可能です。マイクロステップ駆動と相性が良く、低振動・低騒音化もしやすい点が用途拡大の背景にあります。
2. 用途①：位置決めステージ（検査装置・計測装置）
画像検査装置や測定機のXYステージ、光学系のフォーカス移動などでは、繰り返し精度と滑らかな微小移動が求められます。
バイポーラステッピングモータはマイクロステップ制御で微小送りがしやすく、コストを抑えつつ十分な位置決め性能を実現できます。小型ステージや治具の送り機構でよく使われます。
3. 用途②：プリンタ・ラベラー・紙送り機構
プリンタの搬送ローラ、ラベラーの送り、包装機のフィルム搬送など、一定量を正確に送る用途に適しています。
パルス指令で送り量が決まるため、エンコーダなしでも一定の搬送精度を確保しやすいのが特徴です。バイポーラ方式はトルク余裕を取りやすく、用紙やフィルムのテンション変動があっても安定させやすい利点があります。
4. 用途③：3Dプリンタ・CNCの送り軸（簡易サーボ的な運用）
3Dプリンタや小型CNCでは、X/Y/Z軸の送りにステッピングモータが定番です。
バイポーラステッピングモータは、トルク効率が高く、ベルト駆動やボールねじ駆動のどちらにも適用しやすいです。コストと性能のバランスが良く、機構をシンプルにしながら十分な精度を確保できます。
5. 用途④：自動化装置のアクチュエータ（押し出し・供給・開閉）
部品供給機、ディスペンサ、簡易圧入、シャッター開閉など、決められたストロークを繰り返す用途にも広く使われます。
バイポーラ方式は低速域のトルクが得やすく、停止位置の保持（保持トルク）も活かせるため、外力がかかる工程でも安定動作が期待できます。
6. 用途⑤：医療・分析機器（静音性と制御性が重要）
分析装置のサンプル搬送、シリンジポンプ、バルブ切替など、静かで安定した動作が求められる機器にも採用されます。
マイクロステップにより振動を抑えやすく、装置内部の微小機構を滑らかに動かせます。長時間運転でも一定の性能を維持しやすい点が利点です。
7. 使用例を支える選定ポイント（失敗しないために）
用途は広い一方で、選定時には以下が重要です。
必要トルクに対する余裕（特に加速時・最大負荷時）
回転数域（高速域はトルクが落ちやすい）
加減速設定（脱調防止のためランプ設計）

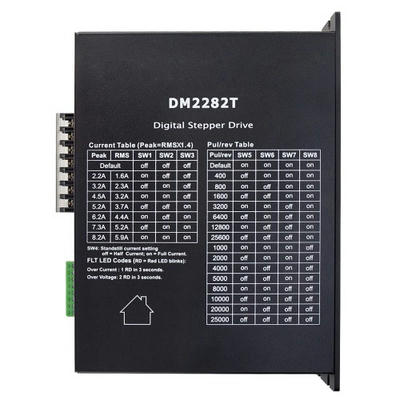

ドライバ方式（定電流チョッパ、マイクロステップ分解能）
これらを整理することで、トラブルの少ない運用につながります。
まとめ
バイポーラステッピングモータは、トルク効率が高く、マイクロステップ制御との相性も良いため、位置決めステージ、紙送り機構、3Dプリンタ/CNCの送り軸、自動化装置のアクチュエータ、医療・分析機器など幅広い用途で活用されています。駆動回路はユニポーラより複雑ですが、その分、同サイズで高トルクを得やすく、安定した制御が可能です。必要トルク余裕と加減速設定、ドライバ選定を適切に行うことで、バイポーラ方式の強みを最大限に引き出せます。

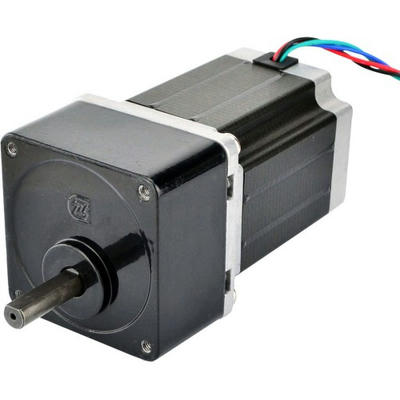

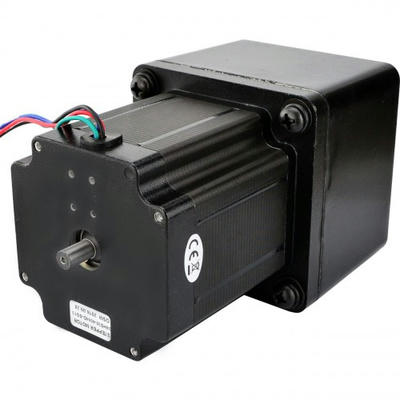

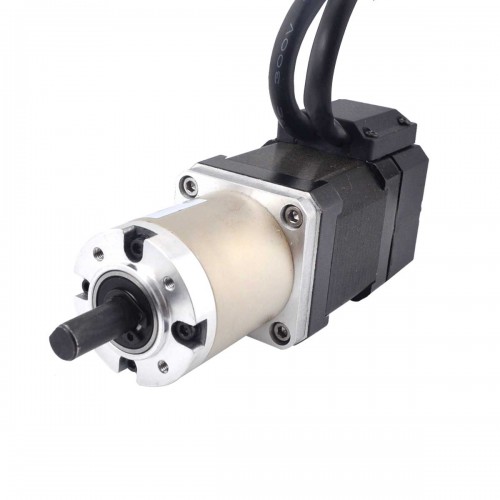

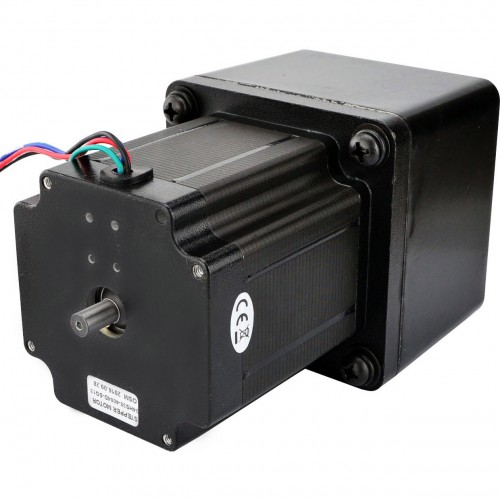

ギヤードモータは、モーターの出力を機械的に増幅するための重要な装置で、高トルクを実現するために広く使用されています。モーターの出力軸に取り付けられたギアを介して回転力を増大させ、機械的負荷を効率よく動力に変換します。特に、負荷が大きい用途や、低速で高トルクが求められる場面では、ギヤードモータの役割は欠かせません。本稿では、高トルクを実現するギヤードモータの仕組みについて詳しく解説します。
ギヤードモータの基本構造
特徴
ギヤードモータは、モーターとギアボックスを組み合わせた構造を持っています。モーターは通常、一定の回転速度とトルクを提供しますが、ギアボックスを使うことでトルクを増加させ、回転速度を減少させます。
ポイント
ギアボックス内のギア比によって、モーターの出力トルクが増加し、必要な負荷を効率的に駆動することができます。これにより、同じモーターであっても、より大きなトルクを実現できます。
高トルクの実現方法①：ギア比の調整
仕組み
ギア比は、モーターの回転数を減少させる代わりに、出力トルクを増加させる効果があります。ギア比が高いほど、トルクが増し、速度が低下します。
ポイント
例えば、ギア比が10:1の場合、モーターの出力トルクは10倍になりますが、回転速度はその分1/10に減少します。これにより、低速で高トルクが求められる用途に適しています。
高トルクの実現方法②：複数段階のギアシステム
仕組み
複数のギアを段階的に組み合わせることで、さらに高いトルクを実現できます。これにより、より細かなトルク調整が可能となり、さまざまな負荷に対応できます。
ポイント
複数段階のギアシステムは、特に重い負荷や複雑な動作を要求される機械において、トルクを効率的に伝達するために重要な役割を果たします。
高トルクの実現方法③：ローギアとハイギアの組み合わせ
仕組み
ギヤードモータには、ローギア（低速高トルク）とハイギア（高速低トルク）を組み合わせた構造があります。これにより、モーターの回転速度を調整しながら、負荷に応じて最適なトルクを提供できます。
ポイント
高トルクが必要な時にはローギアを使用し、軽い負荷の際にはハイギアを使用することで、エネルギー効率を最適化できます。このような構造は、可変負荷の機械や設備に非常に有効です。
高トルクを実現するギヤードモータの利点
特徴
高トルクを提供することで、重い機器や部品の駆動、低速で高精度な位置決めが可能になります。特に、昇降装置、ロボットアーム、コンベアシステムなどで活躍します。
ポイント
高トルクのギヤードモータは、他の駆動装置に比べて効率的で、機械的な負荷を低減し、より安定した稼働を実現します。また、コンパクトな設計で大きなトルクを発生させることができるため、スペースの制約がある場面にも適しています。
まとめ
高トルクを実現するギヤードモータは、モーターの回転速度を減少させ、トルクを増加させるための重要な装置です。ギア比の調整、複数段階のギアシステム、ローギアとハイギアの組み合わせを通じて、さまざまな負荷に対応することができます。これにより、重い機器や低速で精密な動作が求められる機械での利用が可能となり、産業分野での活用が広がっています。
高温ステッピングモーターは、通常のモーターでは性能低下や故障リスクが高い高温環境でも、安定した位置決め駆動を行うために設計されたモーターです。炉周辺装置や熱処理ライン、エンジン周辺、屋外高温設備などで需要があり、材料・絶縁・潤滑・構造を高温条件に最適化している点が特長です。本稿では、高温ステッピングモーターの特徴とメリット・デメリットを整理します。
特徴①：耐熱材料と高温対応絶縁を採用している
内容
巻線の耐熱絶縁、耐熱樹脂、耐熱接着剤などを用い、高温でも短絡や絶縁劣化が起きにくい設計になっています。
ポイント
絶縁クラスや許容温度は仕様の中核なので、周囲温度だけでなく巻線温度上昇も含めて確認します。
「写真の由来：Nema 17 高温耐性ステッピング モーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」
「写真の由来：Nema 17 高温耐性ステッピング モーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」
特徴②：高温での磁気特性低下を見込んだ設計
内容
温度上昇により磁束密度が低下し、トルクが落ちやすくなります。高温仕様ではこの影響を見込んで設計・選定します。
ポイント
常温のトルク値だけでは判断できず、「高温時のトルク保証条件」が重要になります。
特徴③：ベアリング・潤滑が高温向けに最適化される
内容
高温ではグリスが劣化しやすいため、高温グリスや特殊ベアリング、場合によっては潤滑方式そのものを工夫します。
ポイント
潤滑劣化は異音・焼付き・寿命低下に直結するため、運転時間と温度条件の確認が必須です。
特徴④：放熱と熱膨張を考慮した構造
内容
放熱経路の確保、熱膨張によるクリアランス変化、固定方法の影響などを考慮し、安定動作を狙います。
ポイント
取り付け面の熱伝導や周辺部品の温度が、実環境での寿命を左右します。
メリット①：高温環境でも位置決めを維持しやすい
理由
材料・絶縁・潤滑が高温対応のため、一般品よりトルク低下や故障リスクを抑えられます。
効果
高温部での自動化や遠隔操作が可能になり、作業者の安全性向上にもつながります。
メリット②：装置設計の自由度が上がる
理由
熱源から距離を取れない配置でも採用しやすく、機構がシンプルになります。
効果
伝達機構を長くする必要が減り、バックラッシや剛性低下といった課題を抑えられる場合があります。
メリット③：稼働率向上と保全コストの低減が期待できる
理由
熱による絶縁劣化や潤滑劣化を見込んだ設計により、突発停止リスクを下げやすいです。
効果
計画保全が立てやすく、設備停止の影響を抑えられます。
デメリット①：コストが高く、納期も長くなりやすい
理由
耐熱材料や特殊部品を使用し、製造・試験条件も厳しくなるためです。
影響
全台数を高温仕様にするのではなく、高温部だけに適用するなどの使い分けが有効です。
デメリット②：高温ではトルクが低下しやすく、余裕設計が必要
理由
磁気特性や巻線抵抗の変化により、同じ条件でも出力が落ちることがあります。
影響
サイズアップ、減速機併用、電流設定の最適化などが必要になる場合があります。
デメリット③：潤滑・ベアリング寿命がボトルネックになりやすい
理由
高温では潤滑剤の劣化が避けにくく、寿命制約になりやすいです。
影響
連続運転時間、温度サイクル、保守周期の設計が重要になります。
デメリット④：周辺機器（ドライバ・ケーブル）も高温対策が必要
理由
モーターだけ耐熱でも、ケーブル被覆やコネクタ、センサー類が先に劣化することがあります。
影響
耐熱ハーネス、遮熱、配線取り回し、ドライバ設置場所の分離が必要です。
まとめ
高温ステッピングモーターは、耐熱絶縁・材料、磁気特性低下を見込んだ設計、高温対応潤滑、放熱・熱膨張への配慮により、高温環境での位置決め駆動を実現します。メリットは、高温下での信頼性確保、装置設計自由度の向上、稼働率改善が期待できる点です。一方で、コスト増、高温時のトルク低下、潤滑寿命、周辺機器の耐熱対応といったデメリットもあります。導入時は「実温度」「運転時間」「負荷」「温度サイクル」を明確にし、余裕設計と保全計画まで含めて検討することが成功の鍵です。
