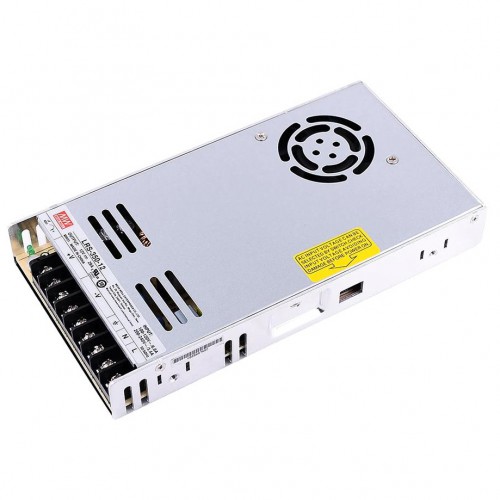

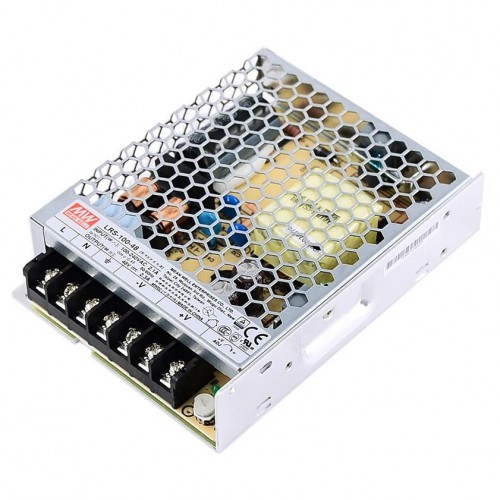

スイッチング電源は、高効率・小型・軽量というメリットを持つ一方で、負荷変動・入力変動・温度変化・ノイズなどの影響を受けやすく、出力電圧の安定性が重要な性能指標になります。
産業機器・精密機器・医療機器などでは、「電源の小さな揺らぎ」が装置全体の誤動作や精度低下につながるため、出力安定性を高める工夫が必要です。
本記事では、スイッチング電源の出力を安定させるための設計・運用ポイントを、わかりやすく解説いたします。
1．入力側（一次側）の品質を改善する
スイッチング電源の出力安定には、まず「入力の安定」が不可欠です。
●（1）ノイズフィルタの追加・強化
EMIフィルタやラインフィルタにより、商用電源ノイズを除去
サージ、瞬低（瞬間電圧低下）対策として SPD（サージプロテクタ）も有効
●（2）十分な入力容量（電源ラインの太さ）
配線抵抗・電圧降下が大きいと出力電圧が不安定に
特に長距離配線では線径アップや二重配線を検討
●（3）入力電圧の変動が大きい環境では
高入力レンジ対応の電源を採用
場合によっては AC リージェネレーション装置や UPS を併用
「入力が悪いとどれだけ良い電源でも安定しない」ため、一次側の対策は最初に検討すべきポイントです。
2．負荷側のマッチングと適正容量の確保
●（1）電源容量に余裕を持たせる
スイッチング電源は定格ギリギリでは出力が揺らぎやすくなります。
定格の 50〜70％ 程度で運用できる容量選定が理想
モーター・ソレノイドなど突入電流が大きい負荷にはピーク規格の確認が必須
●（2）負荷の種類に応じた電源選定
モーター・ヒーター・インバータなどの「動的負荷」にはリップルが増えやすい
LED・センサなど「安定供給が必須」の負荷は専用電源が有利
異なる種類の負荷を同じラインで駆動すると、ノイズの相互干渉が起こりやすくなります。
3．出力ラインのノイズ・揺らぎ対策
●（1）出力に適切なコンデンサを追加
大容量コンデンサで電圧ドロップを吸収
セラミックコンデンサで高周波ノイズを吸収
ただし：
キャパシタの追加は電源の安定回路を乱す場合もあるため、メーカーの推奨値を確認することが重要です。
●（2）配線のインピーダンスを下げる
電源から負荷までの配線を太く・短く・より線で
グラウンドを一点接地にしてグランドループを避ける
●（3）ローパスフィルタ（LCフィルタ）の追加
ノイズ感度の高い負荷を駆動する場合、出力側に LC フィルタを設けると効果的
スイッチング成分（高周波）を大幅に低減
4．リップル・ノイズ抑制のための回路設計
●（1）適切なスイッチング周波数選定
高周波スイッチングは効率が良い反面、ノイズ増加の要因にもなります。
高周波 → 小型化、有効電力向上
低周波 → ノイズ少なく安定する
装置の要求仕様に合わせて最適な周波数帯を選ぶことがポイントです。
●（2）高品位部品の使用
低 ESR の電解コンデンサ
高耐圧の MOSFET
巻線損の少ないトランス
特に電解コンデンサの劣化は出力安定性を大きく損なうため、105°C品など長寿命部品の採用が効果的です。
5．温度対策：安定性を大きく左右する要素
スイッチング電源の性能は温度に大きく影響されます。
●（1）電源周囲の空冷改善
冷却ファンの追加
空気の流れを意識した筐体配置
密閉ケースならヒートシンクを強化
●（2）デリーティング
周囲温度に応じて出力電流を制限（仕組み内蔵の電源も多い）
高温はコンデンサの寿命を著しく短縮するため要注意
●（3）高温環境ではファンレス電源よりファン付きが有利
ただしファン故障がリスクになるため、冗長設計や定期交換も検討
6．負荷変動（ステップ負荷）対策
動作機器が急に ON/OFF した時、出力電圧が瞬間的に上下する「ステップ負荷変動」が発生します。
●対策
応答速度の速い電源を採用（データシートで負荷応答特性を確認）
出力コンデンサを増やし、瞬間的な電流変動を吸収
ノイズフィルタを挟み、急激な負荷変動から電源を保護
ステッピングモータ・ソレノイド・リレーなどはステップ負荷の代表例です。
7．複数電源の並列・直列接続の注意
並列運転（冗長・大電流化）や直列運転（多電圧化）を行う場合は、以下を必ず確認します。
電源が並列運転対応か（電流シェアリング機能の有無）
ラッシュカレント（突入電流）が重ならないよう設計されているか
直列運転時の絶縁バリアが十分か
誤った並列・直列運用は、大きな不安定要因になります。
8．定期メンテナンスで長期安定を確保
スイッチング電源の安定性は時間とともに劣化します。
●定期点検項目
電解コンデンサの膨張・液漏れ
ファンの異音・停止
はんだクラック
温度上昇の変化
出力電圧の揺らぎ・ノイズレベル
●予防交換の推奨
過酷環境の場合、電解コンデンサは 3〜5 年で交換
ファンは 2〜3 年の定期交換が一般的
9．出力安定性を高めるための設計チェックリスト
最後に、スイッチング電源の出力安定性を高めるための要点をまとめます。
◎入力側
ノイズフィルタ
電圧変動対策（UPS・SVD）
入力線の太さ・配線距離
◎出力側
容量に余裕を持たせる
低インピーダンス配線
出力コンデンサ・LCフィルタ追加
ステップ負荷対策
◎内部要因
高品質部品の採用（低 ESR コンデンサ）
温度管理（空冷・ヒートシンク）
デリーティング
◎運用・メンテナンス
定期点検で部品劣化を抑える
ノイズ計測や電圧監視を実施
負荷と電源の相性を見直す
まとめ
スイッチング電源の出力安定性は、
「入力」―「内部」―「出力」
という三つの側面からの総合対策で向上します。
入力をクリーンにする
適正容量・低インピーダンス化
ノイズ・リップル対策
温度管理
部品寿命の監視
これらを適切に行うことで、産業機器や精密装置でも安定かつ長寿命の電源供給が可能になります。
PR

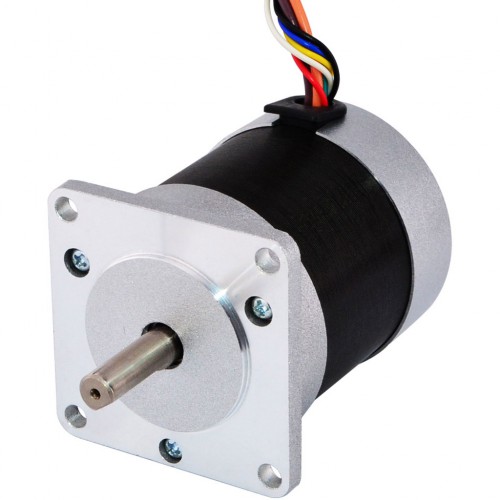

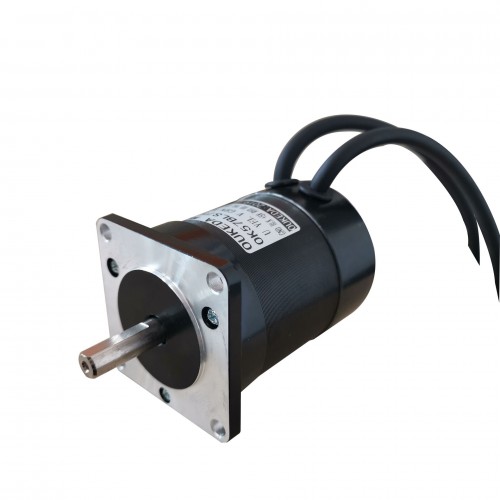

BLDCモーター（Brushless DC Motor／ブラシレスDCモーター）は、近年あらゆる分野で使われている“定番モーター”の一つです。
家電、PCファン、ドローン、電動工具、EV（電気自動車）、産業用ロボットなど、静かで効率が良く、長寿命なモーターが求められる場面ではほぼ必ずと言っていいほど登場します。
ここでは、BLDCモーターの基礎知識と、その仕組み（動作原理・構造）を、初学者にも分かりやすく整理して解説します。
1. BLDCモーターとは？──「ブラシレス」って何が違う？
BLDCモーターは、その名の通りブラシ（ブラシ＋整流子）を持たないDCモーターです。
従来のブラシ付きDCモーター（ブラシモーター）は、
ローター側：巻線（コイル）＋整流子
ステーター側：磁石（または電磁石）
ブラシで整流子に電流を流し、回転に合わせて極性を切り替える
という仕組みで回転していました。
一方、BLDCモーターではこの「ブラシ＋整流子」による機械的な切り替えをやめ、
ローター側：永久磁石（マグネット）
ステーター側：固定コイル（電磁石）
電子回路（インバータ）で「電流の極性・タイミング」を切り替える
ことで、同じように回転磁界を作り、ローターを回転させています。
ブラシレスにするメリット
ブラシをなくすことで、以下のような利点があります。
摩耗部品（ブラシ）がない → 長寿命・メンテナンスフリー
スパークが出ない → ノイズが少なく、高速回転にも強い
効率が高い → 発熱が少なく、省エネ
静音性が高く、振動も低減しやすい
このため、信頼性と効率が重視される現代の多くの機器で、BLDCモーターが主役となっています。
2. BLDCモーターの基本構造
BLDCモーターの構造を、ざっくりと2つの部分に分けて見てみましょう。
① ローター（回転子）
永久磁石（マグネット）が取り付けられた部分
N極・S極が交互に並んだ形で配置され、回転軸に固定されている
インナーローター型、アウターローター型などのバリエーションあり
② ステーター（固定子）
電磁石として働く**コイル（巻線）**を複数本（多くは3相）配置
これらのコイルに順番に電流を流して磁界を回転させる
BLDCモーターの中では、
「電子回路（ドライバ）」が、ステーター巻線に流す電流をタイミングよく切り替える
ことでローターを回転させています。
3. BLDCモーターの動作原理──“回転磁界”で回す
BLDCモーターは、「磁石が磁石に引き寄せられる＆反発する力」をうまく使って回っています。
基本イメージ
ステーターのコイルに電流を流す → コイルが電磁石になる
永久磁石ローターのN極・S極は、電磁石のS極・N極に引き寄せられる
電流を切り替えて、ステーターの「磁極の位置」を少しずつ回していく
ローターは常に「少し先の位置の磁界」に引き寄せられ続け、連続的に回転する
この「磁界を回転させる仕組み」が、いわゆる回転磁界です。
電子的“整流”の役割
ブラシモーターでは、
回転に合わせてブラシと整流子の接触位置が変わり、「勝手に」電流の向きが切り替わる
という仕組みでした。
BLDCモーターでは、
ホールセンサーやローター位置検出回路で「今、ローターがどの位置にいるか」を検出
その情報をもとに、ドライバ回路が適切な位相でコイルに電流を流す
という形で、「電子回路による整流（電子整流）」を行っています。
4. コミュテーション（通電切り替え）方式
BLDCモーターは、一般的に3相モーター＋インバータ制御として扱われます。
代表的な駆動方式は以下の2つです。
① 120°通電（6ステップ制御）
3つのコイルのうち、常に**2つに通電（1つはオフ）**というパターンを切り替えていく
6パターンで1電気周期となるため、「6ステップ制御」とも呼ばれる
比較的制御が簡単で、ファンモーターなどによく使われる
② 正弦波駆動（ベクトル制御）
コイルへ流す電流波形をできるだけ正弦波に近づける制御方式
トルクリップル（トルク変動）が少なく、滑らかで静かな回転が可能
高効率が求められるサーボモーター、EV駆動モーターなどで多用
どちらの方式でも、「ローターの位置情報（ホールセンサーまたは推定）」が重要な役割を果たします。
5. BLDCモーターに使われる位置検出方式
BLDCモーターを正しく回すためには、
“いまローターがどの位置にいるか”を知る必要があります。
① ホールセンサー方式
ローター磁石のN極・S極の位置を、ホール素子で検出
多くの場合、3個のホールセンサーを120°ずつ配置し、3ビットの状態から位置を判定
構造がシンプルで、スタートから安定して駆動しやすい
② センサレス方式
ホールセンサーを使わず、巻線への誘起電圧（逆起電力）や電流波形からローター位置を推定
部品点数が減る → コスト・信頼性・サイズの面でメリット
低速・停止付近の制御がやや難しく、アルゴリズムが重要
低コストファンから高性能サーボまで、アプリケーションに応じて最適な検出方式が選ばれています。
6. BLDCモーターの主なメリットとデメリット
■ メリット
高効率・省エネ
銅損・鉄損が少なく、発熱が抑えられる
同じ出力でも電力消費が小さく済む
長寿命・メンテナンスフリー
ブラシ・整流子がないため摩耗部品が少ない
長期連続運転に適している
高速回転に強い
機械的接点がないため、スパークレスで高回転対応が可能
静音・低振動
正弦波駆動やベクトル制御と組み合わせることで、非常に滑らかな回転が実現できる
■ デメリット（注意点）
制御回路（ドライバ）が必須で、構成が複雑
単純な電池直結では動かせない
駆動IC、マイコン、センサーなどの設計が必要
初期コストが高くなりがち
モーター本体＋ドライバ回路の合計コストを考える必要がある
設計・制御の知識が求められる
トルク特性・発熱・EMI（ノイズ）対策など、総合的なモータ制御設計が必要
7. どんな分野で使われているのか
BLDCモーターは、その特性から次のような用途で広く使われています。
PCファン、エアコン、冷蔵庫などの家電・空調機器
ドローン、電動工具、電動自転車、EV、電動バイクなどのモビリティ・駆動系
産業用ロボット、AGV、コンベア、FA機器などの産業用途
医療機器、ポンプ、送風機、精密機器の駆動部
「静かで、省エネで、長く回ってほしい」という条件があるところでは、
ほぼ必ずと言っていいほどBLDCモーターが候補に上がります。
まとめ
BLDCモーターは、
ブラシをなくして電子的に整流することで
→ 高効率・長寿命・静音を実現したDCモーター
ローター：永久磁石／ステーター：コイル＋インバータ制御
ホールセンサーやセンサレス制御でローター位置を検出し、
適切なタイミングでコイルに電流を流して回転させる
という仕組みのモーターです。
制御回路の設計やドライバの選定は必要ですが、
その分、
省エネ
高出力密度
信頼性
静音性
といったメリットが非常に大きく、
これからのモーション制御・駆動システムの“主役級”であり続ける技術だと言えます。
クローズドループステッピングモータは、精密な位置決めや速度制御が可能で、広範な産業で活躍しています。しかし、高精度な制御を行うためには、モーターの発熱を抑え、安定した動作を維持することが重要な課題となります。発熱はモーターの効率に悪影響を与え、最終的にはモーターの寿命を縮めるだけでなく、動作の精度や信頼性にも悪影響を及ぼす可能性があります。この記事では、クローズドループステッピングモータの発熱を抑えるためのポイントと安定動作を実現する方法について解説します。
1. クローズドループステッピングモータとは？
クローズドループステッピングモータは、オープンループ（開ループ）制御のステッピングモータとは異なり、フィードバックシステムを搭載しています。具体的には、モーターの位置や速度を監視するためのエンコーダが組み込まれており、モーターの動作をリアルタイムで調整することができます。このフィードバックにより、負荷の変動や外部環境の変化に応じて、モーターの動作が最適化され、より高精度で効率的な制御が可能となります。
クローズドループ制御のステッピングモータは、特に高トルクを必要とするアプリケーションや、正確な位置決めが求められる場面で広く使用されています。しかし、精密な制御が行われる過程で、発熱の問題が生じることがあるため、その抑制が重要です。
2. 発熱の原因とその影響
ステッピングモータが発熱する主な原因は、モーター内部でのエネルギー損失です。特に、モーターのコイルに流れる電流が摩擦や電気的な損失を生じ、これが熱として放出されます。発熱は、以下のような問題を引き起こす可能性があります。
効率の低下：発熱が大きいと、モーターの動作効率が低下し、必要以上の電力を消費することになります。

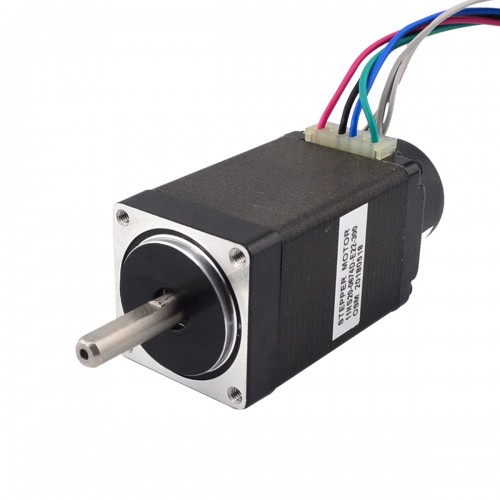

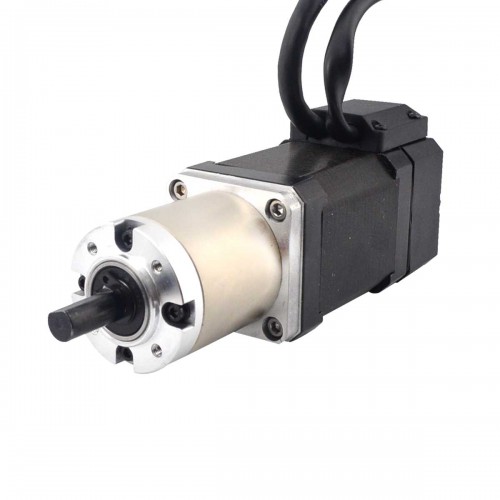

「写真の由来：Nema 11 ギヤードクローズドループステッピングモーター 12Ncm/17oz.in エンコーダ 300CPR」
「写真の由来：Nema 11 ギヤードクローズドループステッピングモーター 12Ncm/17oz.in エンコーダ 300CPR」
モーターの寿命短縮：長期間にわたって高温で動作すると、モーター内部の絶縁体や磁石が劣化し、故障や性能低下の原因になります。
精度の低下：発熱により、モーター内部の部品が膨張したり、摩擦が増えたりすることで、動作の精度が落ちることがあります。
このような影響を抑え、モーターを安定して動作させるためには、発熱を管理するための対策が必要です。
3. 発熱を抑えて安定動作を実現するポイント
クローズドループステッピングモータの発熱を抑えるためには、モーターの設計段階や使用方法においていくつかの重要な対策を講じることが必要です。以下に、発熱を抑え、安定した動作を実現するためのポイントを紹介します。
■ 適切なドライバ選定と制御方式
クローズドループステッピングモータは、ドライバ回路によって駆動されます。ドライバの選定や制御方式の選択が、発熱に大きな影響を与えるため、高効率のドライバを選ぶことが重要です。
定電流駆動：モーターに流れる電流が常に一定に保たれるようにすることで、過剰な電流が流れることを防ぎ、発熱を抑えることができます。
マイクロステッピング制御：ステップ角を細かく分割して制御することで、モーターのトルクの変動を減らし、滑らかな動作を実現します。これにより、無駄なエネルギー消費が抑えられ、発熱も少なくなります。
■ フィードバック制御による負荷適応
クローズドループシステムでは、エンコーダがモーターの動きをリアルタイムで監視しています。このフィードバック機能により、モーターが負荷に応じて必要な電力を供給することができます。負荷が軽いときには電力消費を抑え、過剰な発熱を防ぐことができます。
動的なトルク調整：モーターのトルクを負荷に応じて動的に調整することで、必要なエネルギーだけを供給し、効率的な運転が可能になります。
過負荷検出と保護機能：過剰な負荷がかかると発熱が増加するため、過負荷時に自動的に電流を制限する保護機能を搭載することも効果的です。
■ 冷却システムの強化
モーターの発熱を抑えるために、冷却システムの導入や改善が有効です。特に、強制空冷やヒートシンクを使用することで、モーター内部の温度を効率的に管理することができます。
冷却ファン：高負荷時に冷却ファンを使用することで、モーターの温度を適切に下げ、発熱を抑えることができます。
ヒートシンク：モーターの外部にヒートシンクを取り付けることで、熱の放出を促進し、内部温度を安定させます。
■ 適切なモーターの選定
モーターの選定は、発熱管理において重要な要素です。過剰なサイズのモーターを使用すると、無駄に電力を消費して発熱が増えることがあります。逆に、小さすぎるモーターを使うと、過負荷となり発熱が増す可能性があります。
負荷に合ったモーター選定：必要なトルクや回転数に合った適切なモーターを選ぶことが、発熱を抑えつつ安定した動作を実現するために重要です。
4. まとめ
クローズドループステッピングモータは、精密な位置決めや速度制御に優れた性能を発揮しますが、発熱管理を適切に行わなければ、性能や寿命に影響を与える可能性があります。ドライバの選定、フィードバック制御、冷却システム、モーター選定など、発熱を抑えるためのポイントを押さえることで、安定した動作と長寿命を実現することができます。
これらの対策を適切に講じることで、クローズドループステッピングモータは、エネルギー効率を高め、長期間にわたり高精度な制御を提供し続けることが可能になります。

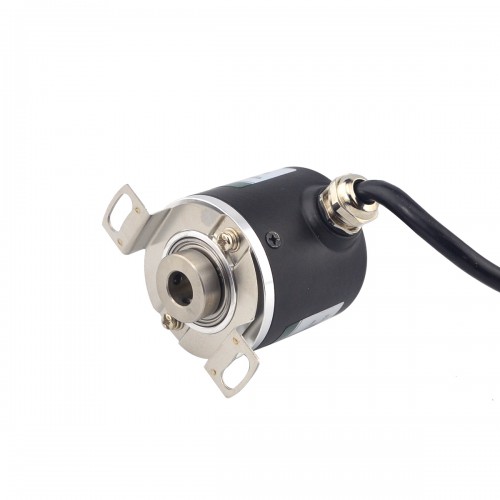

ステッピングモータエンコーダは、ステッピングモータに位置検出機能を組み合わせたシステムであり、従来のオープンループ制御に比べて大幅に高精度な回転制御を実現します。通常のステッピングモータは、入力パルスに従って一定角度で回転しますが、外乱や負荷変動によって「ステップ抜け」が発生することがあります。これを防ぎ、より効率的に制御するために、エンコーダによるフィードバック制御が用いられます。
ステッピングモータエンコーダの基本構造と原理
ステッピングモータエンコーダは、モータ本体とエンコーダセンサーから構成されます。モータ軸に取り付けられたエンコーダは、回転角度や速度を検出し、制御回路にリアルタイムでフィードバックを行います。
インクリメンタル型エンコーダ：パルス信号により相対的な位置を検出。高い分解能で角度を把握できる。
アブソリュート型エンコーダ：電源オフ後も位置情報を保持し、再起動時に正確な位置を特定可能。
この構造により、モータの「実際の動作」と「制御信号」の差を常に監視・補正することが可能になります。
効率的な制御方法
(1) クローズドループ制御（閉ループ制御）
最も代表的な効率的制御手法がクローズドループ制御です。エンコーダからのフィードバック信号を利用し、モータの回転角度・速度を常に監視しながら制御を行います。
これにより、
ステップ抜けや過負荷による停止を防止
指令角度との誤差を即座に補正
負荷変動に対する安定性を確保
が可能となります。結果として、無駄な電流消費を抑え、省エネルギーかつ高精度な動作が実現されます。
(2) 電流フィードバック制御
ステッピングモータのトルクはコイルに流れる電流に比例します。そのため、電流を常に最適値に保つことが効率的制御の鍵です。
電流フィードバック制御では、エンコーダ信号と電流センサーの情報を統合し、実際の負荷状況に応じて電流値を自動調整します。これにより、トルクを最小限の消費電力で維持しつつ、発熱の低減や寿命延長が期待できます。
(3) マイクロステップ制御との併用
エンコーダ制御とマイクロステップ駆動を組み合わせることで、より滑らかな回転を実現できます。マイクロステップ制御は、ステップ間を細かく分割して電流を連続的に制御する方式で、振動や共振を抑制する効果があります。
エンコーダによる位置検出と組み合わせることで、回転精度と静粛性を同時に向上させることができます。
(4) PID制御による応答性向上
エンコーダ信号をもとにした**PID制御（比例・積分・微分制御）**は、モータの応答特性を最適化する手法です。
比例制御（P）：誤差の大きさに応じた補正
積分制御（I）：長期的な偏差を除去
微分制御（D）：急激な変化を抑制
これにより、振動の少ないスムーズな動作と、短い整定時間を実現します。
効率的制御によるメリット
脱調防止：ステップ抜けを自動補正し、信頼性を向上。
省エネルギー化：負荷に応じて必要最小限の電流で駆動。
静音・低振動：マイクロステップ制御と組み合わせることで、滑らかで静かな動作。
高精度位置決め：エンコーダのフィードバックにより、位置誤差をリアルタイム補正。
長寿命化：発熱が抑えられ、機械的負荷が減少。
実装時のポイント
効率的な制御を実現するためには、以下の要素を考慮する必要があります。
高分解能エンコーダの採用：分解能が高いほど精密な位置制御が可能。
適切な制御周期の設定：遅延のないリアルタイム制御が理想。
ノイズ対策：信号線のシールドや接地で誤検出を防止。
制御パラメータの最適化：PIDゲインや電流制限値のチューニングを適切に行う。
結論
ステッピングモータエンコーダを用いた効率的な制御は、従来のオープンループ方式に比べ、精度・安定性・エネルギー効率のすべてにおいて優れた結果をもたらします。クローズドループ制御や電流制御、PID制御などを適切に組み合わせることで、静音性・省電力・高精度動作を同時に実現できます。
このような制御技術の進化により、ステッピングモータエンコーダは、精密制御が要求されるロボット、医療機器、自動搬送装置などで今後さらに重要な役割を果たしていくでしょう。

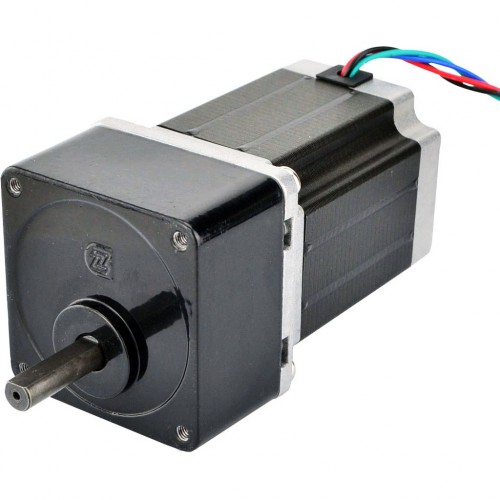

平行軸ギヤードモーターは、特に高トルクと高効率が求められる産業機械や自動化設備で広く使用されている重要な駆動装置です。モーターの駆動力を適切に伝達するためには、取り付けと調整が非常に重要です。取り付けが不十分であったり、調整が誤っていると、ギヤの摩耗や異音、振動が発生し、最終的に設備の故障や寿命の短縮を引き起こします。ここでは、平行軸ギヤードモーターの取り付けと調整時の注意点について説明します。
1. 取り付け前の準備
1.1 設備の確認と環境準備
取り付け場所の確認：モーターを取り付ける場所が平坦で安定していることを確認します。設置面が不安定だと、ギヤの負荷が均等にかからず、摩耗や振動の原因となります。
設置スペースの確保：モーターと周囲の機器との間に十分なスペースを確保し、通気性や冷却が良好であることを確認します。
周囲温度と湿度の確認：モーターの使用環境が過度に高温または湿気が多い場所でないかを確認します。極端な環境ではモーターやギヤの寿命が短くなります。

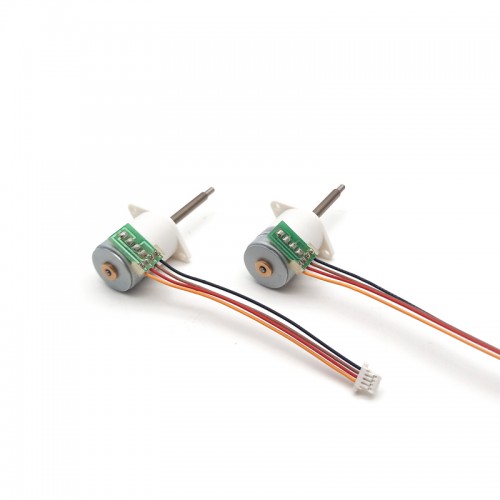

「写真の由来：20個 5V マイクロ DC ステッピングギアモーター GM12-15BY 18° 500mA 700g,cm ギヤ比10~380 平行軸ギアボックス付き」
「写真の由来：20個 5V マイクロ DC ステッピングギアモーター GM12-15BY 18° 500mA 700g,cm ギヤ比10~380 平行軸ギアボックス付き」
1.2 モーターとギヤの選定
適切なトルクと速度の選定：モーターとギヤの組み合わせが、目的の負荷と使用条件に適していることを確認します。過大なトルクや過剰な速度で運転すると、モーターやギヤが過負荷になり、早期に摩耗します。
ギヤ比の確認：モーターの回転速度に対して適切なギヤ比を選定し、出力軸の速度とトルクが所定の範囲に収まるように調整します。
2. 取り付け時の注意点
2.1 アライメント（軸の直線性）
平行度の確認：モーターのシャフトとギヤボックスの入力軸が完全に平行であることを確認します。軸が歪んでいると、ギヤの摩擦や異常振動が発生しやすくなります。
軸の偏芯を防ぐ：シャフトを取り付ける際に、偏芯が発生しないよう注意します。偏芯があると、ギヤが正しく噛み合わず、摩耗や異音の原因になります。
2.2 ボルトの締め付け
均等に締める：モーターを取り付ける際は、ボルトを対角線順に均等に締め付けることが重要です。一度にすべてのボルトを締めるのではなく、少しずつ均等にトルクを加え、取り付け部品の歪みを防ぎます。
トルク管理：ボルトの締め付けトルクが過剰でないことを確認し、推奨トルク値に従ってしっかりと締めます。過度の締め付けは部品の破損や摩耗を引き起こすことがあります。
2.3 シャフトの取付けとアダプタ
適切なシャフト接続：モーターのシャフトとギヤの入力軸が適切に接続されていることを確認します。アダプタやカップリングの取り付けに隙間や歪みがないかをチェックし、ギヤがスムーズに動作するようにします。
シャフトの保護：シャフトに直接負荷をかけないようにし、カップリングやジョイントを使用して動力を伝達します。
3. 調整時の注意点
3.1 ギヤの調整と遊び
ギヤのバックラッシュ調整：ギヤボックス内のギヤにはわずかな遊び（バックラッシュ）が存在しますが、これが過剰であると効率が悪化します。適切なバックラッシュ量を確保するために調整を行います。
遊び過多を防止：ギヤの遊びが多すぎると、ギヤの噛み合いが不安定になり、異音や振動の原因となります。取り付け時にギヤの調整スクリューを使用して適切な遊びを確保します。
3.2 ギヤボックスのオイルと潤滑
オイルの適正量：ギヤボックスのオイルが適切な量であることを確認します。オイル量が少ないとギヤが摩耗し、逆に多すぎると摩擦が増加し、効率が低下します。
オイルの交換：定期的にオイルの交換を行い、オイルの汚れや劣化を防ぐことが、ギヤボックスの寿命を延ばすためには重要です。
潤滑のチェック：モーターとギヤの潤滑状態を確認し、必要に応じて潤滑油を補充または交換します。
3.3 駆動パラメータの確認
速度とトルクの調整：モーターの速度やトルクが、運転条件に適しているか確認します。過度な速度や負荷はモーターやギヤに負担をかけ、長期的な性能低下を引き起こします。
運転開始前の試運転：取り付けと調整後に、モーターを短時間で試運転し、異常な振動や音がないかをチェックします。試運転中に発生する異常は、すぐに調整や修正を行います。
4. 取り付け後の定期点検
4.1 定期的な点検項目
振動チェック：モーターとギヤボックスに異常な振動が発生していないかを点検し、振動が大きい場合は軸のアライメントやギヤのバックラッシュを再調整します。
温度チェック：モーターやギヤボックスが異常に高温になっていないかを定期的に監視し、過熱が発生している場合は冷却システムや負荷の再評価を行います。
潤滑の確認：ギヤボックス内部の潤滑状態を定期的に確認し、必要に応じてオイルを補充または交換します。
4.2 交換部品のチェック
摩耗状態の確認：定期的にギヤやベアリングの摩耗をチェックし、必要な部品を交換します。特に、ギヤの歯が削れている場合は、交換が必要です。
まとめ
平行軸ギヤードモーターの取り付けと調整は、モーターやギヤボックスの長寿命と安定した運転を実現するために非常に重要です。適切な取り付けと細心の調整を行うことで、摩耗や振動、過熱などのトラブルを防ぎ、性能を最大限に引き出すことができます。定期的な点検とメンテナンスを行い、長期的な安定稼働を確保することが大切です。
