産業設備で幅広く使われている平行軸ギヤードモータは、適切なメンテナンスを行うことで安定稼働と長寿命化が期待できます。
日常管理の積み重ねが、突発的な停止や修理コストの抑制につながります。
平行軸ギヤードモータを長寿命化するメンテナンスのポイント
定期的な外観・動作チェック
運転中の異音、振動、発熱の有無を確認します。外観の汚れや変色、オイル漏れは初期トラブルのサインとなるため、早期発見が重要です。
潤滑油の適切な管理
ギヤやベアリングの摩耗を防ぐためには、指定された潤滑油を適量・適切なタイミングで交換することが不可欠です。劣化した油は潤滑性能を低下させ、故障の原因になります。
過負荷・連続過運転の防止
定格トルクや許容負荷を超える運転は、内部部品に大きな負担を与えます。運転条件を見直し、必要に応じて容量選定や運転時間の調整を行います。
取付状態と軸芯ずれの確認
取付ボルトの緩みや軸の芯ずれは、振動増大や異常摩耗を引き起こします。据付後だけでなく、定期点検で再確認することが重要です。
冷却環境の維持
周囲温度の上昇や通風不足は、モータや潤滑油の寿命を短くします。放熱スペースを確保し、冷却ファンや通気口の清掃を行います。
シール・ベアリングの状態確認
オイルシールの劣化は漏油や異物侵入につながります。また、ベアリングの異音や振動は寿命低下の兆候であり、早めの対応が必要です。
点検・保守記録の活用
点検結果や運転時間を記録することで、劣化傾向を把握しやすくなります。計画的な部品交換や予防保全に役立ちます。
まとめ
平行軸ギヤードモータの長寿命化には、潤滑管理・負荷管理・取付状態・冷却環境といった基本的なポイントを継続して管理することが重要です。
日常点検と記録に基づくメンテナンスを行うことで、設備の信頼性向上と安定運用を実現できます。
PR

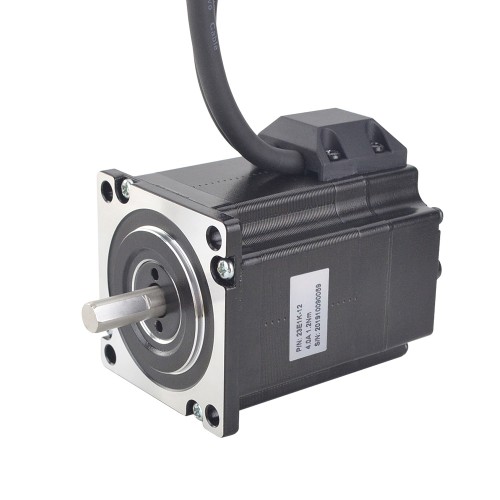

クローズドループステッピングモータの導入は、産業用機器やロボットシステムにおいて、動作の安定性と信頼性を高めるうえで極めて有効な手段でございます。クローズドループ制御では、エンコーダ等のフィードバック機構によりモータの位置・速度（場合によっては偏差量や追従状態）を監視し、指令値との差をもとに駆動をリアルタイムで補正いたします。その結果、従来のオープンループ方式で課題となりやすい脱調（ステップ抜け）や位置ずれの蓄積を抑制でき、長時間運転や負荷変動下でも安定したパフォーマンスを確保しやすくなります。以下に主な効果を整理して詳述いたします。
精密な制御（高精度な位置決めと挙動の安定化）
クローズドループシステムでは、フィードバックに基づき誤差を即時に補正するため、目標位置への到達精度が向上いたします。これにより、停止位置のばらつきが低減し、繰り返し動作でも高い再現性が期待できます。また、制御パラメータの最適化により、加減速時のオーバーシュート、微振動、共振域での揺れなどを抑えやすく、装置全体の挙動が滑らかになります。結果として、搬送・整列・組立・塗布・検査など、位置とタイミングが品質に直結する工程において、ばらつき低減に寄与いたします。
高いトルク特性（負荷変動への追従性向上）
クローズドループモータは、負荷の変動や外乱により偏差が生じた場合でも、必要に応じてトルクを引き上げて追従性を確保できます。そのため、ワーク重量の変化、摩擦の増減、温度上昇による機械抵抗の変化などが発生する現場においても、速度低下や失速、脱調リスクを抑えながら安定した動作を維持しやすくなります。特に、高加速度・高速搬送・急停止といった厳しい運転条件でも性能が安定しやすく、設備の処理能力向上やタクトタイム短縮の面でも効果が期待できます。
エネルギー効率の向上（発熱低減と運用コスト削減）
クローズドループステッピングモータは、必要な駆動力に応じて電流を適切に制御できるため、常時過大な電流を流す運用になりにくく、無駄な消費電力を抑制できます。これにより、電力コストの削減だけでなく、モータやドライバの発熱低減にもつながり、周辺部品の温度影響（寸法変化やセンサドリフト等）の抑制にも寄与いたします。結果として、装置の熱的安定性が改善し、長時間稼働時の品質・精度維持にも良い影響を与えます。
システムの耐障害性向上（異常検知と品質リスク低減）
フィードバックループの導入により、偏差量の監視や追従状態の可視化が可能となり、異常や故障兆候を早期に検出しやすくなります。例えば、機械的な噛み込み、ガイドの摩耗、ベルト張力低下、潤滑不良などが進行すると、追従誤差が増大する傾向が現れます。クローズドループでは、こうした兆候をトリガとしてアラーム発報、減速、停止、リトライ動作などの保護制御を実装でき、突発停止の前段階で対策を取りやすくなります。これにより、不良流出のリスクや装置破損リスクを低減し、保守・管理の効率化にもつながります。
応答性の向上（動的動作での安定したパフォーマンス）
クローズドループ制御は入力指令に対する応答を高めやすく、ダイナミックな動作が求められるアプリケーションでも安定したパフォーマンスを発揮いたします。具体的には、頻繁な加減速や短ピッチ往復動作、微小位置の連続追従などにおいて、追従遅れや速度のばらつきを抑え、狙い通りの動作を維持しやすくなります。ロボット周辺軸、供給機構、検査ステージなど、動作の俊敏性と精度を両立したい用途で効果が期待できます。
総合的な効果（稼働率向上と品質の底上げ）
上記の効果が組み合わさることで、クローズドループステッピングモータは、装置全体として「ずれにくい」「ずれても補正できる」「異常を見逃さない」という状態を実現しやすくなります。結果として、停止ロスの削減、復旧時間の短縮、調整工数の低減、品質ばらつきの抑制といった形で、稼働率（OEE）と製品品質の双方に対して改善効果が見込まれます。
結論
クローズドループステッピングモータの導入は、システムの安定性を飛躍的に向上させ、精密な制御、高い追従性とトルク特性、エネルギー効率の改善、耐障害性の向上、応答性の向上といった多面的なメリットをもたらします。これらは製造装置やロボットシステムにおける「品質の安定」と「止まりにくさ」を同時に高める要素であり、近年ますます重要視されております。特に、負荷変動が大きい工程や高タクト化が進む生産現場において、クローズドループ制御は競争力のある設備構成を実現する有力な選択肢でございます。
1．リニアステッピングモータとは
リニアステッピングモータは、回転型ステッピングモータと同様に「パルス信号」に同期して位置を変化させるモータですが、出力が直線運動になっている点が特徴です。
回転型ステッピングモータ
→ 回転角をステップ単位で制御
リニアステッピングモータ
→ ステップごとに一定距離だけ直線移動
エンコーダを用いなくてもオープンループで位置決めがしやすく、構造も比較的シンプルなため、搬送装置・精密位置決め機構・検査装置などで広く利用されています。
2．基本的な駆動原理
リニアステッピングモータは、固定子側（ステータ）と可動子側（ムーバ、テーブルなど）に磁極パターンを持ち、コイルに通電する位相を切り替えることで磁極を順次移動させ、直線運動を得る構造になっています。
コイルに電流を流す
→ 磁界が発生し、永久磁石または磁性体と吸引・反発力が生じる
通電する相（A相、B相…）を順番に切り替え
→ 吸引位置が少しずつ移動し、それに合わせて可動子が直線的に動く
この「通電パターンの切り替え」をどのように行うかが、駆動方法の違いになります。
3．リニアステッピングモータの主な駆動方法
3-1．フルステップ駆動
もっとも基本的な駆動方式です。
2相励磁（例：A相＋B相 → A’相＋B相 → A’相＋B’相…）で駆動します。
各ステップごとに進む距離は一定で、**カタログに記載された「基本ステップピッチ」**がそのまま位置分解能になります。
特徴：
駆動が単純で制御が容易
トルクが比較的大きい
反面、振動・騒音が大きくなりやすい
高いトルクを優先し、分解能よりもシンプルさが重視される用途に向いています。
3-2．ハーフステップ駆動
フルステップと比較して、位置分解能を2倍に高めるための駆動方式です。
1相励磁と2相励磁を交互に行うことで、基本ステップの中間位置にも駆動点を作り出します。
その結果、1ステップあたりの移動量が半分になります。
特徴：
フルステップよりも滑らかな動き
分解能が2倍になる
一部のステップではトルクが低下する
フルステップでは分解能が不足するときに検討されます。
3-3．マイクロステップ駆動
さらに滑らかな動きや高分解能が必要な場合には、マイクロステップ駆動を用います。
A相・B相などの励磁電流を「正弦波状」に近い形で細かく制御し、磁界の合成ベクトルの向きを連続的に変化させます。
1フルステップを、8分割・16分割・32分割などに細かく分けて駆動することが可能です。
特徴：
極めて滑らかな移動が得られる
低速での振動や共振を抑えやすい
高分解能の位置決めが可能
ドライバがやや高価・制御が複雑
精密な位置制御や、低振動が求められる装置によく用いられます。
3-4．クローズドループ駆動（位置フィードバック併用）
リニアエンコーダなどの位置センサと組み合わせて、クローズドループ制御を行う駆動方法もあります。
基本はステッピングモータとしてパルス指令で動かす
実際の位置をエンコーダで計測し、「脱調」や位置ずれを検知・補正
特徴：
サーボモータに近い安定した位置決め性能
過負荷時でも脱調を検知できる
制御系がやや複雑になる
オープンループのシンプルさを生かしつつ、信頼性を高めたい場合に検討されます。
4．駆動時の注意点
4-1．脱調（ステップアウト）に注意
ステッピングモータは「パルス＝ステップ数」として位置を計算するため、脱調が起きると位置情報が一気に崩れます。
脱調を防ぐためには、
必要な推力・負荷質量に対して十分なトルクを持つモータを選定する
加速・減速のプロファイル（ラムプ）を適切に設定する
急激な速度変更や過大な外力を避ける
といった配慮が必要です。
4-2．共振・振動への対策
ステッピングモータは、特定の速度域で機械的・電気的共振を起こしやすく、振動や騒音、トルク低下の原因となります。
対策としては、
マイクロステップ駆動で滑らかな励磁を行う
問題となる共振速度域を避けて速度設定を行う
機械側にダンパや適切な剛性設計を取り入れる
などが挙げられます。
4-3．発熱と温度上昇
リニアステッピングモータは、通電状態が続くことでコイルや磁石の発熱が生じます。
高温になりすぎると、絶縁劣化や磁力低下につながる
周囲の機器やワークへの熱影響も考慮が必要
そのため、
ドライバの電流設定を適正値にする
必要以上の保持トルクが不要なときは電流を下げる（ホールド電流の低減）
放熱設計（ヒートシンク、取り付け面の熱伝導など）を適切に行う
といった対策が重要です。
4-4．直線ガイド・機構側の精度と摩耗
リニアステッピングモータの性能を十分に活かすためには、直線ガイドや機構側の精度・剛性も重要です。
ガイドの直進性や平行度が悪い
摩擦が大きい・局所的に噛み込みが発生する
といった条件では、必要トルクが増加し、脱調や位置ずれの原因になります。定期的な潤滑やガイド調整、摩耗部品の交換など、機構側のメンテナンスも含めて考える必要があります。
4-5．原点復帰と位置管理
オープンループで使用する場合、電源投入直後は絶対位置が不明です。そのため、
原点センサ（リミットスイッチ、近接センサ、光学センサなど）を用いた原点復帰
必要に応じて、定期的な原点再取得
を行うことで、位置の信頼性を維持します。
クローズドループ方式を採用する場合でも、初期原点合わせは重要です。
5．選定と運用のポイント
リニアステッピングモータをうまく活用するためには、以下の点を意識して選定・運用するとよいです。
必要な推力・ストローク・分解能を明確にする
→ その上で、フルステップ／マイクロステップ、オープン／クローズドループを検討します。
負荷条件・速度プロファイルを考慮する
→ 加減速を含めたトルク・推力余裕をもってモータを選びます。
機構設計と合わせて評価する
→ 直線ガイド、摺動部、取り付け剛性なども一体で検討します。
発熱・共振への対策を事前に想定する
→ 仕様の段階から、電流設定や放熱、速度域の調整を計画しておきます。
6．まとめ
リニアステッピングモータは、パルス信号で簡単に位置制御が行え、直線駆動機構をシンプルに構成できる優れたアクチュエータです。一方で、脱調・共振・発熱・機構側の摩擦といった点に注意しなければ、本来の性能を発揮できません。
フルステップ／ハーフステップ／マイクロステップなどの駆動方法
オープンループ／クローズドループの制御方式
機構全体を含めたトルク余裕と放熱設計
をバランスよく検討し、実機評価を通じて最適な条件を見つけていくことが、安定したリニア駆動システム構築の鍵となります。
ステッピングモーターは、精密な位置決めやトルク制御が求められる多くのアプリケーションで使用されていますが、過熱やノイズはその性能を損なう可能性がある重大な問題です。特に、長時間の使用や負荷の変動が大きい場合、これらの問題が顕著に現れます。ステッピングモーターのドライバは、モーターの駆動信号を制御する重要な役割を担っており、これらの問題を防ぐためにはドライバの設計と設定を適切に行うことが求められます。
この記事では、過熱とノイズ問題を防ぐために、ステッピングモータドライバで実施すべき対策方法について詳しく解説します。
1．ステッピングモータドライバにおける過熱問題
ステッピングモーターが過熱する主な原因は、ドライバから供給される電流の過剰や不適切な冷却です。過熱が続くと、モーターやドライバの性能が低下し、最終的には故障に繋がる恐れがあります。過熱を防ぐためには、以下の対策が必要です。
1-1．電流制限と適切な設定
ステッピングモーターは、駆動する際に適切な電流量を設定することが重要です。過剰な電流が供給されると、モーターやドライバの温度が上昇し、過熱を引き起こします。
対策：
定格電流の設定：ドライバには通常、モーターの最大定格電流を設定する機能があります。モーターの仕様に合わせて適切な電流値を設定し、過剰な電流供給を避けます。
トルク要求に応じた電流調整：負荷が高い場合でも、ドライバに搭載された電流制御機能を使用して、動作に必要な最小限の電流を供給するように設定します。これにより、過剰な熱の発生を抑えます。
1-2．冷却システムの強化
過熱を防ぐためには、冷却システムを適切に設計することが重要です。ドライバやモーターが高温になりすぎると、動作不良や故障を引き起こす原因となります。
対策：
ファンやヒートシンクの設置：ドライバやモーターに冷却ファンやヒートシンクを取り付けることで、放熱を効率化し、過熱を防ぎます。
放熱材料の使用：ドライバやモーターの内部に熱を効率よく放出できる放熱性の高い素材を使用することで、温度管理を最適化します。
1-3．過熱保護機能の利用
多くのモータドライバには、過熱を防ぐための過熱保護機能が組み込まれています。この機能を有効にすることで、モーターやドライバが過熱状態に達した際に、自動でシャットダウンや動作の制限が行われます。
対策：
温度センサーの使用：ドライバやモーターに温度センサーを設置し、リアルタイムで温度を監視します。設定温度を超えた場合に自動的に運転を停止するようにします。
過熱時の自動保護：ドライバのプログラムにより、過熱時にはモーターの動作を制限したり、自動で停止する機能を実装します。
2．ステッピングモータドライバにおけるノイズ問題
ステッピングモーターの駆動には、ノイズや振動が発生しやすいという特性があります。特に、モーターの動作が急激に加速したり減速したりすると、ノイズや振動が大きくなります。これらの問題を防ぐためには、次のような対策が有効です。
2-1．マイクロステップ駆動の導入
ノイズや振動を減少させるために、マイクロステップ駆動を使用することが効果的です。マイクロステップ駆動は、モーターの1ステップを細かい単位で分割することで、より滑らかな動作と精度の高い位置決めを実現し、ノイズの発生を抑えることができます。
対策：
マイクロステップドライバの使用：ドライバに搭載されたマイクロステップ機能を使用することで、モーターの回転を非常に細かく制御できます。これにより、低速運転時の振動やノイズを大幅に削減できます。
駆動信号の設定：マイクロステップ機能の設定を最適化し、安定した動作を確保するために、駆動信号を細かく制御します。
2-2．振動とノイズのダンピング
ステッピングモーターの駆動中に発生する振動やノイズは、機械的なダンピングによっても減少させることができます。特に、機械的な取り付け部分での振動吸収が効果的です。
対策：
ダンパーや緩衝材の使用：モーターやドライバの取り付け部分に振動吸収材やダンパーを追加することで、機械的なノイズや振動を抑えます。
取り付け位置の最適化：モーターやドライバが適切に振動を吸収できる位置に設置し、共振を防止します。
2-3．EMI（電磁干渉）の管理
ノイズは、**電磁干渉（EMI）**によっても発生します。ステッピングモーターの駆動回路から放出される電磁波が、周囲の機器に干渉することがあるため、これを防ぐことが必要です。
対策：
シールドケーブルの使用：電磁波が漏れないように、シールドケーブルを使用して、ノイズを外部に放射しないようにします。
アース接続の強化：ステッピングモーターやドライバの適切な**接地（アース）**を行い、電磁干渉の影響を最小限に抑えます。
EMIフィルターの設置：ドライバや電源回路にEMIフィルターを追加し、ノイズを効果的に抑制します。
3．まとめ
ステッピングモーターの過熱とノイズは、モーターやドライバの性能に大きな影響を与える可能性があります。これらの問題を防ぐためには、以下の対策を講じることが重要です：
過熱対策として、適切な電流設定や冷却システムの導入、そして過熱保護機能を活用すること。
ノイズ対策として、マイクロステップ駆動の導入、振動吸収材やダンパーの使用、電磁干渉（EMI）の管理を行うこと。
これらの対策を講じることで、ステッピングモーターの効率と耐久性を向上させ、安定した動作を維持することができます。
スイッチング電源は、高効率・小型・軽量というメリットを持つ一方で、負荷変動・入力変動・温度変化・ノイズなどの影響を受けやすく、出力電圧の安定性が重要な性能指標になります。
産業機器・精密機器・医療機器などでは、「電源の小さな揺らぎ」が装置全体の誤動作や精度低下につながるため、出力安定性を高める工夫が必要です。
本記事では、スイッチング電源の出力を安定させるための設計・運用ポイントを、わかりやすく解説いたします。
1．入力側（一次側）の品質を改善する
スイッチング電源の出力安定には、まず「入力の安定」が不可欠です。
●（1）ノイズフィルタの追加・強化
EMIフィルタやラインフィルタにより、商用電源ノイズを除去
サージ、瞬低（瞬間電圧低下）対策として SPD（サージプロテクタ）も有効
●（2）十分な入力容量（電源ラインの太さ）
配線抵抗・電圧降下が大きいと出力電圧が不安定に
特に長距離配線では線径アップや二重配線を検討
●（3）入力電圧の変動が大きい環境では
高入力レンジ対応の電源を採用
場合によっては AC リージェネレーション装置や UPS を併用
「入力が悪いとどれだけ良い電源でも安定しない」ため、一次側の対策は最初に検討すべきポイントです。
2．負荷側のマッチングと適正容量の確保
●（1）電源容量に余裕を持たせる
スイッチング電源は定格ギリギリでは出力が揺らぎやすくなります。
定格の 50〜70％ 程度で運用できる容量選定が理想
モーター・ソレノイドなど突入電流が大きい負荷にはピーク規格の確認が必須
●（2）負荷の種類に応じた電源選定
モーター・ヒーター・インバータなどの「動的負荷」にはリップルが増えやすい
LED・センサなど「安定供給が必須」の負荷は専用電源が有利
異なる種類の負荷を同じラインで駆動すると、ノイズの相互干渉が起こりやすくなります。
3．出力ラインのノイズ・揺らぎ対策
●（1）出力に適切なコンデンサを追加
大容量コンデンサで電圧ドロップを吸収
セラミックコンデンサで高周波ノイズを吸収
ただし：
キャパシタの追加は電源の安定回路を乱す場合もあるため、メーカーの推奨値を確認することが重要です。
●（2）配線のインピーダンスを下げる
電源から負荷までの配線を太く・短く・より線で
グラウンドを一点接地にしてグランドループを避ける
●（3）ローパスフィルタ（LCフィルタ）の追加
ノイズ感度の高い負荷を駆動する場合、出力側に LC フィルタを設けると効果的
スイッチング成分（高周波）を大幅に低減
4．リップル・ノイズ抑制のための回路設計
●（1）適切なスイッチング周波数選定
高周波スイッチングは効率が良い反面、ノイズ増加の要因にもなります。
高周波 → 小型化、有効電力向上
低周波 → ノイズ少なく安定する
装置の要求仕様に合わせて最適な周波数帯を選ぶことがポイントです。
●（2）高品位部品の使用
低 ESR の電解コンデンサ
高耐圧の MOSFET
巻線損の少ないトランス
特に電解コンデンサの劣化は出力安定性を大きく損なうため、105°C品など長寿命部品の採用が効果的です。
5．温度対策：安定性を大きく左右する要素
スイッチング電源の性能は温度に大きく影響されます。
●（1）電源周囲の空冷改善
冷却ファンの追加
空気の流れを意識した筐体配置
密閉ケースならヒートシンクを強化
●（2）デリーティング
周囲温度に応じて出力電流を制限（仕組み内蔵の電源も多い）
高温はコンデンサの寿命を著しく短縮するため要注意
●（3）高温環境ではファンレス電源よりファン付きが有利
ただしファン故障がリスクになるため、冗長設計や定期交換も検討
6．負荷変動（ステップ負荷）対策
動作機器が急に ON/OFF した時、出力電圧が瞬間的に上下する「ステップ負荷変動」が発生します。
●対策
応答速度の速い電源を採用（データシートで負荷応答特性を確認）
出力コンデンサを増やし、瞬間的な電流変動を吸収
ノイズフィルタを挟み、急激な負荷変動から電源を保護
ステッピングモータ・ソレノイド・リレーなどはステップ負荷の代表例です。
7．複数電源の並列・直列接続の注意
並列運転（冗長・大電流化）や直列運転（多電圧化）を行う場合は、以下を必ず確認します。
電源が並列運転対応か（電流シェアリング機能の有無）
ラッシュカレント（突入電流）が重ならないよう設計されているか
直列運転時の絶縁バリアが十分か
誤った並列・直列運用は、大きな不安定要因になります。
8．定期メンテナンスで長期安定を確保
スイッチング電源の安定性は時間とともに劣化します。
●定期点検項目
電解コンデンサの膨張・液漏れ
ファンの異音・停止
はんだクラック
温度上昇の変化
出力電圧の揺らぎ・ノイズレベル
●予防交換の推奨
過酷環境の場合、電解コンデンサは 3〜5 年で交換
ファンは 2〜3 年の定期交換が一般的
9．出力安定性を高めるための設計チェックリスト
最後に、スイッチング電源の出力安定性を高めるための要点をまとめます。
◎入力側
ノイズフィルタ
電圧変動対策（UPS・SVD）
入力線の太さ・配線距離
◎出力側
容量に余裕を持たせる
低インピーダンス配線
出力コンデンサ・LCフィルタ追加
ステップ負荷対策
◎内部要因
高品質部品の採用（低 ESR コンデンサ）
温度管理（空冷・ヒートシンク）
デリーティング
◎運用・メンテナンス
定期点検で部品劣化を抑える
ノイズ計測や電圧監視を実施
負荷と電源の相性を見直す
まとめ
スイッチング電源の出力安定性は、
「入力」―「内部」―「出力」
という三つの側面からの総合対策で向上します。
入力をクリーンにする
適正容量・低インピーダンス化
ノイズ・リップル対策
温度管理
部品寿命の監視
これらを適切に行うことで、産業機器や精密装置でも安定かつ長寿命の電源供給が可能になります。
