中空ステッピングモータの構造と動作原理：回転精度を支える設計技術

中空ステッピングモータ（Hollow Shaft Stepper Motor）は、中心に中空軸（穴の空いたシャフト）を持つステッピングモータで、主に配線、光学系、空気配管などの通過を目的として使用されます。この設計はコンパクトさと機能性を両立させながら、高い回転精度を維持するための高度な技術が組み込まれています。

●中空ステッピングモータの構造

中空ステッピングモータの構造は、基本的には通常のステッピングモータと類似していますが、以下の特徴があります：

1. 中空シャフト

モータの回転軸が中空になっており、内部にケーブルやシャフト、光ファイバー、エアチューブなどを通すことが可能。

ロボットアームや自動装置で、回転と同時に信号や流体を通す用途に最適。

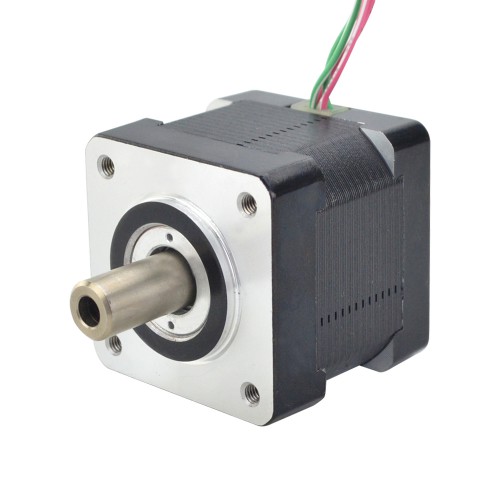

「写真の由来：Nema 14 中空シャフト ステッピングモーター バイポーラ 双轴 16Ncm (22.66oz.in) 1.25A 35x35x35mm」

2. ステータとロータ

ステータ（固定子）：複数の電磁コイルを配置。

ロータ（回転子）：通常は永久磁石やソフト磁性体で構成され、歯付き構造を持つ（ハイブリッド型の場合）。

3. ハイブリッド型構造

中空ステッピングモータの多くは「ハイブリッド型」を採用しており、可変リラクタンス型と永久磁石型の利点を融合。

高トルク、高精度、小型設計に対応。

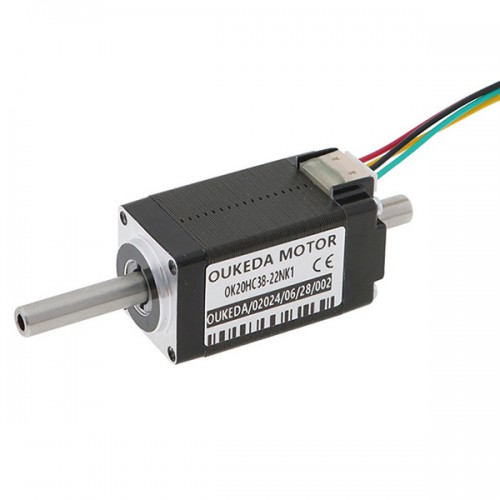

「写真の由来：Nema 8 中空ステッピングモーター OK20HC38-22NK1 バイポーラ 1.8度 3.13Ncm 0.6A 5.4V 2相 デュアルシャフト」

●動作原理

ステッピングモータは、電気信号（パルス）によって一定角度ずつ正確に回転するモータです。以下がその基本原理です：

1. パルス駆動

各コイルに順番に電流を流すことで磁界を発生。

ロータの磁極がその磁界に引き寄せられ、決まった角度（ステップ角）だけ回転。

2. 微細制御（マイクロステップ）

通常は1.8°（200ステップ/回転）だが、電流を細かく制御することでマイクロステップ（1/8や1/16など）により滑らかな動作が可能。

3. 中空軸とトルク特性の最適化

中空設計による剛性の低下を補うため、磁気回路やベアリングの配置に工夫あり。

トルク低下を最小限にする巻線設計・ロータ形状の最適化が行われている。

●回転精度を支える設計技術

高精度な回転制御を実現するためには、以下の設計技術が不可欠です：

1. 精密な歯形設計

ステータとロータの歯の形状や配置精度により、ステップ角のばらつきを最小限に抑制。

2. 低バックラッシュ・高剛性構造

中空構造による軸のたわみや振動を防止するために、シャフト径やベアリングの配置を最適化。

3. 閉ループ制御との組み合わせ

エンコーダを用いたフィードバック制御により、脱調（ステップのずれ）を防ぎ、より高精度な制御が可能。
