CNC機械におけるACサーボモーターの役割と導入メリット

CNC（Computer Numerical Control）機械におけるACサーボモーターは、位置制御やモーション制御に重要な役割を果たしています。以下に、ACサーボモーターの役割と導入メリットをまとめます：

役割:

1. 位置制御:

   - ACサーボモーターは、高い位置制御精度を提供し、CNC機械において正確な位置決めを可能にします。これにより、精密な加工作業や複雑な動作を実現します。

「写真の由来：T6シリーズ 400W デジタル AC サーボモーター & ドライバー キット 3000rpm 1.27Nm 17 ビット エンコーダー IP65」

2. 速度制御:

   - サーボモーターは、高いトルク密度を持ち、高速での動作や急加速・急減速をスムーズに行うことができます。これにより、生産性の向上や加工品質の向上が期待できます。

3. トルク制御:

   - CNC機械において、異なる負荷や加工条件に対応するためにトルク制御が重要です。ACサーボモーターは、必要なトルクを動的に調整することができます。

導入メリット:

1. 高い精度と安定性:

   - ACサーボモーターは、高い位置決め精度と安定性を提供し、作業の精度向上に貢献します。

2. 高速・高効率:

   - サーボモーターは高速での応答性を持ち、加工速度を向上させ、生産性を高めることができます。

「写真の由来：E6シリーズ 400W ACサーボモーター&ドライバーキット 3000rpm 1.27Nm 17ビットエンコーダー IP65」

3. 柔軟性:

   - サーボモーターは多様な制御モードや機能を持ち、異なる加工要件に柔軟に対応できます。

4. エネルギー効率:

   - ACサーボモーターはエネルギー効率が高く、省エネルギー性があります。効率的なエネルギー利用が可能となります。

5. メンテナンスの容易性:

   - サーボモーターは比較的メンテナンスが容易で信頼性が高いため、運用コストを削減できます。

ACサーボモーターの導入により、CNC機械の性能や生産性を向上させることができます。高い制御精度、安定性、速度、効率性などの特性により、幅広い産業分野で利用されています。

ステッピングモータエンコーダの選び方について

ステッピングモータにエンコーダを組み合わせることで、位置情報のフィードバックを得ることができ、位置決めの精度やトルク性能を向上させることができます。ステッピングモータエンコーダを選ぶ際に考慮すべきいくつかの重要な要素があります：

1. 分解能:

   - エンコーダの分解能は、1回転あたりのパルス数で表されます。より高い分解能のエンコーダを選ぶと、より正確な位置決めが可能となります。アプリケーションの要求する精度に応じて適切な分解能を選択する必要があります。

2. 信号形式:

   - エンコーダの信号形式には、アナログ出力やデジタルパルス出力などがあります。デジタルパルス信号を使用することで、信号のノイズに対する耐性が向上し、信頼性の高いフィードバック情報を得ることができます。


「写真の由来：1000 CPR 光学式ロータリーエンコーダー AB 2チャンネル ID 5mm HKT30 シールドケーブル付」

3. インターフェース:

   - エンコーダのインターフェースには、パラレルインタフェースやシリアルインタフェースなどがあります。システムの制御に合わせて適切なインターフェースを選択することが重要です。

4. 耐久性:

   - エンコーダは機械的な部品であり、耐久性が重要です。環境条件や使用状況に応じて適切な耐久性を持つエンコーダを選ぶことが重要です。

「写真の由来：360 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm 中空シャフト IHC3808」

5. コスト:

   - エンコーダのコストも重要な要素です。必要な機能や性能を満たしながら、予算内で適切なエンコーダを選ぶことが必要です。

6. 適合性:

   - ステッピングモーターとエンコーダが互換性のあるものであることを確認する必要があります。物理的な取り付けや電気的な接続において、ステッピングモーターとエンコーダが適合することが重要です。

エンコーダの選び方は、特定のアプリケーションの要件や制御システムの仕様に合わせて行う必要があります。適切なエンコーダを選択することで、ステッピングモーターの性能を最大限に引き出し、高精度な位置決めや制御を実現することができます。

スイッチング電源を使用した高効率電力供給システムの設計

高効率な電力供給システムを設計する際にスイッチング電源を使用することは一般的です。以下にスイッチング電源を使用した高効率電力供給システムの設計手順の概要を示します：

ステップ1: システム要件の定義

1. 電力要件の把握: システムが必要とする電力容量、入出力電圧、電流などの要件を定義します。

2. 効率の目標設定: 高効率での電力変換を目指し、効率の目標を設定します。

ステップ2: スイッチング電源の選定

1. トポロジの選択: フライバック、ブースト、バックコンバータなどのトポロジを選択します。

2. コンポーネントの選定: 選定したトポロジに合わせて適切なスイッチングデバイス、トランス、ダイオード、コンデンサなどのコンポーネントを選定します。

「写真の由来：MeanWell® LRS-50-5 50W 5VDC 10A 115/230VAC 密閉型スイッチング電源」

ステップ3: 回路設計とシミュレーション

1. 回路設計: 選定したコンポーネントを使用してスイッチング電源の回路を設計します。

2. シミュレーション: 回路シミュレーションツールを使用して設計したスイッチング電源回路の動作を評価し、効率や安定性を確認します。

ステップ4: PCB設計と製作

1. PCB設計: 回路図を元にPCBレイアウトを設計し、高周波ノイズや熱の影響を考慮して配置を最適化します。

2. PCB製作: 設計したPCBを製作し、コンポーネントを実装します。

「写真の由来：400W 48V 8.3A 115/230Vスイッチング電源ステッピング モーターCNCルータキット」

ステップ5: 実装と評価

1. 試作品の実装: 設計したスイッチング電源回路を試作し、実際に動作させます。

2. 効率評価: 実際の電力供給システムで効率を評価し、目標効率に達しているか確認します。

ステップ6: 最適化と検証

1. 性能最適化: 必要に応じて回路やコンポーネントを最適化し、効率や安定性を向上させます。

2. 検証と認証: 評価を通じてシステムの性能を確認し、必要な認証基準に合致することを確認します。

高効率電力供給システムの設計において、スイッチング電源を使用することで、効率的な電力変換を実現し、エネルギーの浪費を抑えることができます。

サーボモータの回転数制御と負荷変動への対応

サーボモータの回転数制御と負荷変動への対応について、以下の点を考慮することが重要です：

回転数制御:

1. フィードバック制御:

   - サーボモータの回転数制御には、フィードバック制御が一般的に使用されます。エンコーダーなどのフィードバックデバイスを使用して、モータの現在位置や速度をリアルタイムに検知し、制御システムにフィードバックします。

2. PID制御:

   - PID制御（比例 - 積分 - 微分制御）を使用して、サーボモータの回転数を制御します。PID制御により、目標回転数に迅速かつ安定して達成することが可能です。

3. 速度プロファイル:

   - サーボモータの動作に速度プロファイルを適用することで、スムーズな加速や減速を実現し、目標回転数に効率的に到達することができます。

「写真の由来：E6シリーズ 400W ACサーボモーター&ドライバーキット 3000rpm 1.27Nm 17ビットエンコーダー IP65」

負荷変動への対応:

1. トルク制御:

   - 負荷が変動した場合、サーボモータはトルク制御を使用して負荷変動に対応します。トルクセンサーを使用してトルクをモニタリングし、必要に応じてトルクを調整します。

2. トルクリミット:

   - サーボモータにはトルクリミット機能を設定することで、負荷が急激に変動した際に過大なトルクが発生することを防ぎます。

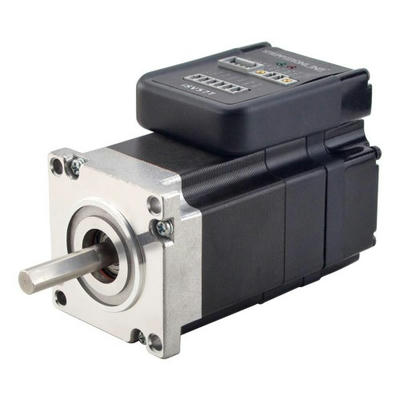

「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-130S 130W 3000rpm 0.45Nm 20-50VDC」

3. 適応制御:

   - 負荷変動に適応するために、適応制御アルゴリズムを導入することが有効です。負荷変動に応じて制御パラメータを調整し、安定した動作を維持します。

4. フィードフォワード制御:

   - フィードフォワード制御を活用して、予測される負荷変動に対応することができます。フィードフォワード制御は、制御システムに外乱や負荷変動を予測させることで、迅速かつ正確な制御を実現します。

これらの手法を組み合わせて、サーボモータの回転数制御と負荷変動への適切な対応を行うことで、正確で安定した動作を実現することができます。適切な制御手法を選択し、システム全体を最適化することが重要です。

スイッチング電源の高周波ノイズの抑制方法

スイッチング電源は、高周波のスイッチング動作によりノイズを発生することがあります。これらのノイズを効果的に抑制することは重要です。以下に、スイッチング電源の高周波ノイズを抑制するためのいくつかの方法を示します：

1. フィルタリング:

   - 入力側と出力側のフィルタリングを行うことで、ノイズを抑制することができます。入力フィルタと出力フィルタを設計し、ノイズが他の回路に伝播するのを防ぎます。

2. 適切なグランドプレーン設計:

   - 適切なグランドプレーン設計を行うことで、ノイズの伝搬を最小限に抑えることができます。スイッチングノイズがグランドプレーンを介して伝播するのを防ぐため、適切なグランドプレーン配置を検討します。


「写真の由来：RT-65B MEANWELL 64.6W 5/12/-12VDC スイッチング電源/ CNC 電源 トリプル出力」

3. EMIフィルタの使用:

   - 電磁干渉（EMI）フィルタを使用することで、周囲の機器や回路にノイズが影響を与えるのを防ぎます。EMIフィルタは、ノイズを吸収し、外部に放射されることを軽減します。

4. 適切なケーブルルーティング:

   - ケーブルのルーティングを適切に行うことで、ノイズの伝播を最小限に抑えることができます。ノイズの影響を受けやすい信号線と電源線を分けることや、クロストークを防ぐための配線設計を検討します。


「写真の由来：ステッピング モーターCNCルータキット用スイッチング電源 150W 48V 3.1A 115/230V」

5. 適切な部品選定:

   - 高周波ノイズを抑制するために、適切な部品を選定することが重要です。ノイズを吸収するコンデンサや適切なフェライトビーズなどの部品を使用することで、ノイズを効果的に減衰させることができます。

これらの方法を組み合わせて、スイッチング電源の高周波ノイズを効果的に抑制することができます。設計段階からノイズ対策を考慮し、適切な対策を講じることで、スイッチング電源の安定性と信頼性を向上させることができます。
