中空ステッピングモータの特徴について

中空ステッピングモータは、一般的なステッピングモータと比較して、特定の特徴を持っています。以下に中空ステッピングモータの主な特徴を説明します。

中空構造:

中空ステッピングモータは、その名前の通り、中心部に空洞（中空）を持っています。この中空構造により、モータの軸が通過できるため、ケーブル、シャフト、パイプ、光ファイバーなど、他の部品や装置を通すことができます。この特性は、回転機構や配線の組み込みにおいて非常に便利です。


（写真の由来：Nema 14 中空シャフト ステッピングモーター バイポーラ 双轴 33Ncm (46.74oz.in) 2.0A 35x35x48mm）

高トルクと高精度:

中空ステッピングモータは、一般的なステッピングモータと同様に、高いトルクと高い位置決め精度を提供します。ステッピングモータの特性であるステップ単位の回転により、正確な位置制御が可能です。これにより、産業機械や精密機器などのアプリケーションにおいて、高い制御性能が要求される場合に使用されます。

コンパクトな設計:

中空ステッピングモータは、一般的にコンパクトな設計をしています。モータの中心部が空洞になっているため、スペースの制約のあるシステムや装置に適しています。また、中空構造により、軽量化も実現できます。

（写真の由来：Nema 23 中空シャフト ステッピングモーター バイポーラ 双轴 1.45 Nm(205.38oz.in) 2.0A 57x57x65mm）



高い応答性:

ステッピングモータは、信号パルスに応じてステップ単位で回転するため、高い応答性を持ちます。信号の変化に迅速に応じて回転を開始し、停止することができます。この特性は、高速位置決めやリアルタイム制御が必要なアプリケーションに適しています。

無補助保持力:

中空ステッピングモータは、ステップモードで停止した場合にも、一定の保持力を持ちます。このため、モータを電力を供給せずに静止させることができます。例えば、パン・チルト台座やロボットアームの関節など、保持力が必要な場面で有用です。

中空ステッピングモータは、産業機械、医療機器、ロボット、半導体製造装置、映像装置など、さまざまなアプリケーションで使用されています。特に、回転軸を通す必要があるシステムや、空間効率を重視する場面で広く利用されています。

バイポーラステッピングモータの構造

バイポーラステッピングモータは、ステッピングモータの一種であり、一般的に以下のような構造を持ちます：

固定子（ステータ）:

 バイポーラステッピングモータの固定子は、コイルが巻かれたステータコア（鉄心）で構成されています。ステータコアは複数の磁極を持ち、通常は2つの対向する磁極（N極とS極）を持つものが使用されます。

ロータ:

ロータは、固定子の内側に位置し、回転する部分です。ロータは通常、一連の永久磁石で構成されており、N極とS極が交互に配置されています。ロータの磁極の数は、ステップ数と関連しています。

写真の由来：Nema 16 バイポーラステッピングモーター 0.9°25Ncm (35.4oz.in) 0.3A 12V 39x39x44mm 4 ワイヤー

ロータ軸:

ロータは、回転軸に取り付けられています。この軸は、モーターの回転を伝える役割を果たします。

ロータ歯:

ロータの磁極には、固定子の磁極と対応するように設計された歯（ティース）があります。これらの歯は、固定子の磁極によって引き寄せられることで、回転運動が生じます。

（写真の由来：Nema 14 バイポーラステッピングモーター 1.8°40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 ワイヤー）

ワイヤコイル:

バイポーラステッピングモータの固定子には、複数のコイルが巻かれています。これらのコイルは、電流が流れることで磁界を発生させ、ロータを引き寄せる力を生み出します。

バイポーラステッピングモータは、固定子のコイルに順方向または逆方向の電流を流すことによって、ロータの磁極を引き寄せ、正確なステップ運動を実現します。このような構造により、ステッピングモータは精密な位置制御が可能であり、3Dプリンターなどの応用に広く使用されています。

リニアステッピングモータの特徴

リニアステッピングモータは、ステッピングモータの一種であり、回転運動ではなく直線運動を実現するために設計されています。以下に、リニアステッピングモータの特徴をいくつか挙げます：

直線運動:

リニアステッピングモータは、回転運動ではなく直線的な運動を提供します。これにより、直線的な位置制御が必要なアプリケーションに適しています。例えば、3Dプリンターや高精度なポジショニングシステムなどで使用されます。

ステップモード:

リニアステッピングモータは、ステップモードと呼ばれる微小なステップで運動を制御します。これにより、高精度な位置制御が可能であり、微細な移動や位置の微調整が可能です。

写真の由来：NEMA 8 ノンキャプティブリニアステッピングモータ 8N15S0504DC5-150RS 0.02Nm ねじリード 4mm(0.1575") 長さ 150mm

高精度:

リニアステッピングモータは、ステップモードによる制御のため、高い位置決めの精度を実現します。特に、マイクロステップドライバと組み合わせることで、より滑らかな運動や高い解像度を実現できます。

高応答性:

リニアステッピングモータは、ステップ指令に対して高い応答性を持ちます。ステップ指令を瞬時に受け取り、位置への移動をすばやく開始するため、リアルタイムな制御が可能です。

無補助メカニズム:

リニアステッピングモータは、直線運動を実現するために専用のメカニズムやギアなどの補助装置を必要としません。そのため、シンプルな構造であり、コンパクトなサイズを実現できます。

写真の由来：NEMA 8 エクスターナルリニアステッピングモータ 8E11S0504AC5-100RS 0.015Nm ねじリード 2mm(0.07874") 長さ 100mm

静音性:

リニアステッピングモータは、ステップモードによる運動制御のため、通常は比較的静音に動作します。特に、マイクロステップドライバの使用や適切な制御回路の設計によって、騒音をさらに低減することができます。

これらの特徴により、リニアステッピングモータは、高精度な直線運動制御が必要なアプリケーションに適しています。その例としては、3Dプリンティング、レーザーカッター、医療機器、精密検査装置、自動化装置などがあります。

ステッピングモーターの弱点は何ですか？

ステッピングモータは多くの利点を持っていますが、いくつかの弱点も存在します。以下に、ステッピングモータの一般的な弱点をいくつか挙げます。

トルク低下: ステッピングモータは、正確なステップ運動を実現するために設計されていますが、高速回転時や高負荷時にはトルクが低下することがあります。これは、モータの内部インダクタンスやリアクタンスが影響を及ぼすためです。そのため、高速回転や高トルクが必要なアプリケーションでは、ステッピングモータではなく他のモータタイプが適している場合があります。

（写真の由来：Nema 16 バイポーラステッピングモーター 1.8°18Ncm (25.5oz.in) 0.65A 4.55V 39x39x34mm 4 ワイヤー）

高周波ノイズ: ステッピングモータは、ステップ毎に瞬時的に電流を変化させるため、高周波ノイズを発生する傾向があります。このノイズは、周囲の電子機器や回路に影響を及ぼす可能性があります。適切なシールド化やノイズフィルタリングの対策を講じることで、ノイズの影響を最小限に抑えることができます。

正確性の制約: ステッピングモータは、通常、一定のステップ角で回転しますが、そのステップ角は固定されています。そのため、非常に高い位置決め精度が必要なアプリケーションでは、ステッピングモータの正確性が制約される可能性があります。高精度な位置決めを必要とする場合には、他のモータタイプ（例：サーボモータ）がより適している場合があります。

（写真の由来：Nema 42 3相 バイポーラ ステッピングモーター 13 Nm(1841.32oz.in) 3.0A 110x110x130.5mm 3ワイヤー）

リソース要件: ステッピングモータを制御するためには、適切なドライバやコントローラが必要です。また、ステッピングモータの正確な制御には、パルス信号を生成するための高解像度の制御装置が必要です。これにより、コストやリソースの面で制約が生じる場合があります。

以上がステッピングモータの一般的な弱点です。これらの制約にもかかわらず、ステッピングモータは多くのアプリケーションで広く利用されており、適切な設計と制御方法によってこれらの制約を克服することができます。

ステッピングモータが脱調している症状は？

ステッピングモーターが脱調している場合、以下のような症状が現れることがあります：

誤った位置:

ステッピングモーターが脱調していると、モーターが予期せず停止したり、正確な位置からずれた位置に移動したりすることがあります。制御された位置に移動することができなくなり、位置制御の精度が低下します。

振動や振動パターンの変化:

脱調が発生すると、モーターの振動が増加したり、振動パターンが変化したりすることがあります。特に高速回転時や負荷が増加した場合に顕著に現れることがあります。

（写真の由来：Eシリーズ Nema 23バイポーラステッピングモーター 23HE30-2804S 1.8°1.9Nm 3.2V 57x57x76mm）

回転方向の不確定性:

脱調が発生すると、モーターの回転方向が不確定になることがあります。モーターが予期しない方向に回転し、制御された方向と逆の回転をすることがあります。

出力トルクの低下:

脱調が発生すると、モーターの出力トルクが低下することがあります。正確な位置に移動できず、効率が低下するため、必要なトルクを発揮できない場合があります。

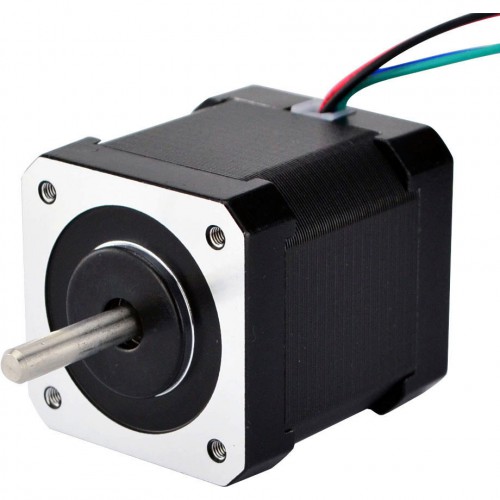

（写真の由来：ステッピングモーター 3Dプリンター DIY CNCロボットに適用 , 0.4A ,黒 17HS13-0404S1）

駆動音の変化:

脱調が発生すると、モーターの駆動音が変化する場合があります。通常、ステッピングモーターは正確な位置制御により静かに動作しますが、脱調が起きると異音や振動音が増加する場合があります。

これらの症状がステッピングモーターの動作中に観察される場合、脱調の可能性があります。脱調の原因を特定し、駆動回路や制御アルゴリズムの最適化、機械的な調整などを行うことで、脱調を解消することができます。
