中空ステッピングモータの構造と動作原理：回転精度を支える設計技術

中空ステッピングモータ（Hollow Shaft Stepper Motor）は、中心に中空軸（穴の空いたシャフト）を持つステッピングモータで、主に配線、光学系、空気配管などの通過を目的として使用されます。この設計はコンパクトさと機能性を両立させながら、高い回転精度を維持するための高度な技術が組み込まれています。

●中空ステッピングモータの構造

中空ステッピングモータの構造は、基本的には通常のステッピングモータと類似していますが、以下の特徴があります：

1. 中空シャフト

モータの回転軸が中空になっており、内部にケーブルやシャフト、光ファイバー、エアチューブなどを通すことが可能。

ロボットアームや自動装置で、回転と同時に信号や流体を通す用途に最適。

「写真の由来：Nema 14 中空シャフト ステッピングモーター バイポーラ 双轴 16Ncm (22.66oz.in) 1.25A 35x35x35mm」

2. ステータとロータ

ステータ（固定子）：複数の電磁コイルを配置。

ロータ（回転子）：通常は永久磁石やソフト磁性体で構成され、歯付き構造を持つ（ハイブリッド型の場合）。

3. ハイブリッド型構造

中空ステッピングモータの多くは「ハイブリッド型」を採用しており、可変リラクタンス型と永久磁石型の利点を融合。

高トルク、高精度、小型設計に対応。

「写真の由来：Nema 8 中空ステッピングモーター OK20HC38-22NK1 バイポーラ 1.8度 3.13Ncm 0.6A 5.4V 2相 デュアルシャフト」

●動作原理

ステッピングモータは、電気信号（パルス）によって一定角度ずつ正確に回転するモータです。以下がその基本原理です：

1. パルス駆動

各コイルに順番に電流を流すことで磁界を発生。

ロータの磁極がその磁界に引き寄せられ、決まった角度（ステップ角）だけ回転。

2. 微細制御（マイクロステップ）

通常は1.8°（200ステップ/回転）だが、電流を細かく制御することでマイクロステップ（1/8や1/16など）により滑らかな動作が可能。

3. 中空軸とトルク特性の最適化

中空設計による剛性の低下を補うため、磁気回路やベアリングの配置に工夫あり。

トルク低下を最小限にする巻線設計・ロータ形状の最適化が行われている。

●回転精度を支える設計技術

高精度な回転制御を実現するためには、以下の設計技術が不可欠です：

1. 精密な歯形設計

ステータとロータの歯の形状や配置精度により、ステップ角のばらつきを最小限に抑制。

2. 低バックラッシュ・高剛性構造

中空構造による軸のたわみや振動を防止するために、シャフト径やベアリングの配置を最適化。

3. 閉ループ制御との組み合わせ

エンコーダを用いたフィードバック制御により、脱調（ステップのずれ）を防ぎ、より高精度な制御が可能。

ユニポーラステッピングモータの取り付け方法と注意点

ユニポーラステッピングモータの取り付け方法と注意点について説明します。

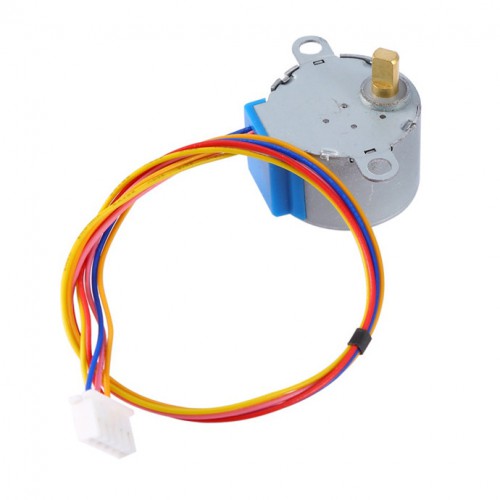

ユニポーラステッピングモータの取り付け方法：

1. 固定方法:

   - ユニポーラステッピングモータは、モーター本体に取り付け用の穴や取り付けブラケットが備わっている場合があります。この穴を使用して、モーターを固定するためのネジやブラケットを使用します。


「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°32Ncm (45.3oz.in) 0.4A 12V 42x42x48mm 6 ワイヤー」

2. 配線:

   - ユニポーラステッピングモータは、モータードライバーとの接続が必要です。通常、4本の配線があり、これらを正しく接続します。各配線の色や番号に注意して接続します。

3. モータードライバー:

   - ユニポーラステッピングモータを使用する場合、適切なモータードライバーを選択し、モーターと正しく接続します。モータードライバーの設定や制御方法についても理解しておく必要があります。

4. 制御方法:

   - ユニポーラステッピングモータの制御には、適切な信号の送り方やステップ数、回転方向などを理解しておく必要があります。制御信号を適切に送ることで、モーターを正しく制御できます。

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」

ユニポーラステッピングモータの注意点：

1. 過電流保護:

   - ユニポーラステッピングモータを使用する際には、過電流を防ぐための保護回路や適切な設定が必要です。過電流が流れるとモーターが破損する可能性があるため注意が必要です。

2. 熱対策:

   - 長時間の連続運転や高負荷運転時には、モーターが熱を帯びる可能性があります。過熱を防ぐために、適切な冷却対策や運転時間の制限を検討します。

3. 配線の確認:

   - ユニポーラステッピングモータを接続する際には、配線の接続確認を丁寧に行います。誤った配線接続はモーターの不具合や損傷の原因となります。

4. 過負荷状態の回避:

   - 過負荷状態での運転はモーターに負担をかけ、寿命を縮める可能性があります。モーターの仕様に適した負荷範囲での運転を心がけます。

ユニポーラステッピングモータの取り付けや運転においては、正しい配線や制御方法の理解、適切な保護対策の実施が重要です。また、モーターの仕様書や取扱説明書をよく確認し、安全な取り付けと運用を行うことが大切です。

高温ステッピングモーターを使った省スペース・高精度制御例

高温環境で使用されるステッピングモーターは、特定の産業や環境での制御において重要な役割を果たします。以下に、高温ステッピングモーターを使用した省スペースで高精度な制御の例を挙げてみます。

高温ステッピングモーターを使った省スペース・高精度制御の例：

1. 鋳造機械:

   - 高温環境での金属鋳造プロセスにおいて、高温ステッピングモーターを使用して溶湯を精密に制御します。コンパクトな設計と高精度の位置決めにより、省スペースでの制御が可能です。

2. 窯業装置:

   - 窯業製品の焼成過程での温度制御に高温ステッピングモーターを利用します。高温環境下での正確な位置決めにより、省スペースでの装置制御を実現できます。


「写真の由来：Nema 17 高温耐性ステッピング モーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」

3. 炉内ロボット:

   - 高温環境下での製造ラインにおいて、高温ステッピングモーターを用いた炉内ロボットを導入します。高精度な制御により、狭いスペース内での作業や部品の位置決めを効率的に行えます。

4. 溶接機器:

   - 高温環境下での溶接プロセスにおいて、高温ステッピングモーターを使用して溶接ツールの精密な移動を制御します。省スペースかつ高い制御精度を実現できます。

「写真の由来：Oukeda Nema 17 高温ステッピングモーター OSP001461 1.8度 60Ncm 絶縁クラスB 180℃」

5. 熱処理装置:

   - 高温環境での熱処理装置において、高温ステッピングモーターを組み込み、高精度な温度制御や部品の位置調整を行います。スペース効率的な設計と制御が可能です。

これらの例では、高温環境下での制御や位置決めが必要な状況において、高温ステッピングモーターが省スペースかつ高精度な制御を実現する上で有用であることが示されています。

医療機器・自動化設備におけるリニアステッピングモータの応用

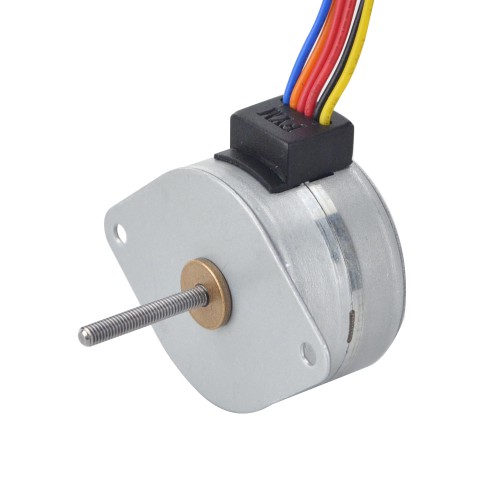

リニアステッピングモータは、医療機器や自動化設備においてさまざまな用途で活用されています。以下に、リニアステッピングモータの主な応用例をいくつか紹介します。

リニアステッピングモータの応用:

1. 医用画像診断装置:

   - リニアステッピングモータは、CTスキャナーやMRI装置などの医用画像診断装置に使用されます。映像の精度や位置調整のために、精密な移動制御が必要な場面で活用されます。

2. 手術支援機器:

   - 手術支援ロボットや手術テーブルなどの手術用機器にもリニアステッピングモータが使用されています。手術中の位置調整や精密な操作を可能にするために重要な役割を果たしています。

「写真の由来：NEMA 8 ノンキャプティブリニアステッピングモータ 8N15S0504DC5-150RS 0.02Nm ねじリード 4mm(0.1575") 長さ 150mm」

3. 自動薬剤投与システム:

   - 自動薬剤投与装置や薬剤調剤機において、リニアステッピングモータが使用されています。正確な薬剤の投与や調剤作業を行うために、精密な位置制御が求められます。

4. リハビリテーション機器:

   - リニアステッピングモータは、リハビリテーション機器や運動療法装置にも応用されています。患者の運動範囲を制御したり、特定の運動パターンを繰り返し行うために使用されます。

「写真の由来：NEMA 11 エクスターナルリニアステッピングモータ 1.0A 11E18S1004ND5-150RS 0.12Nm ねじリード 10.16mm(0.4") 長さ 150mm」

5. ラボオートメーション:

   - 医療機器や検査装置の自動化において、リニアステッピングモータが使用されています。試料の移動や位置調整を行い、効率的かつ精密な作業を実現します。

リニアステッピングモータは、精密な位置制御や移動制御が必要な医療機器や自動化設備において幅広く活用されています。その高い精度と安定性により、様々な医療・自動化分野で重要な役割を果たし、効率的かつ正確な処置や作業を実現しています。

工作機械でのクローズドループステッピングモータ活用事例

工作機械においてクローズドループステッピングモータを活用する事例は、精密な位置決めや高速な動作が必要な場面で見られます。以下に、工作機械でのクローズドループステッピングモータの活用事例をいくつか挙げてみます。

工作機械でのクローズドループステッピングモータの活用事例:

1. CNCマシン:

   - CNCマシンにおいて、クローズドループステッピングモータは高い位置決め精度を実現します。位置エンコーダーを使用して位置情報をリアルタイムでフィードバックし、位置の誤差を補正することで精密な加工が可能となります。

「写真の由来：Nema 17 ギヤードクローズドループステッピングモーター 45Ncm/64oz.in エンコーダ 1000CPR」

2. 3Dプリンタ:

   - 3Dプリンタにおいて、クローズドループステッピングモータは複雑な形状の立体物を高い精度で印刷します。位置エンコーダーによるフィードバック制御により、層の位置や厚さを正確に制御し、高品質な出力を実現します。

3. レーザーカッター:

   - レーザーカッターでは、素材の正確なカットや彫刻が要求されます。クローズドループステッピングモータを使用することで、高速かつ精密なレーザーヘッドの移動が可能となり、高品質な加工が実現されます。



「写真の由来：Nema 11 ギヤードクローズドループステッピングモーター 12Ncm/17oz.in エンコーダ 300CPR」

4. 精密加工機:

   - 精密な加工が必要な工作機械において、クローズドループステッピングモータは位置決め精度やトルク制御の面で優れた性能を発揮します。微細な部品加工や高速な動作が要求される場面で有用です。

5. 自動搬送装置:

   - 工場内の自動搬送装置において、クローズドループステッピングモータは物品を高速かつ正確に移動させるのに活用されます。位置情報のリアルタイムなフィードバックにより、安定した搬送作業が実現されます。

クローズドループステッピングモータは、高い位置決め精度やトルク制御、高速な動作性能を活かして、工作機械における精密加工や自動化作業に効果的に活用されています。
