ステッピングモータエンコーダの制御の基本原理

ステッピングモータエンコーダの制御は、モータの位置や回転数を正確に制御するために使用されます。基本原理は次のとおりです。

1. ステッピングモータの動作原理: ステッピングモータは、固定された角度で回転することができるモータです。通常、一定のステップ数で回転し、ステップ角と呼ばれる角度単位で位置を移動します。ステッピングモータには、通常2相または4相の巻線があり、電流が流れると巻線が磁化し、回転力が発生します。

2. エンコーダの役割: エンコーダは、モータの回転数や位置を検出するセンサーです。光学式エンコーダや磁気式エンコーダなどが使用されます。エンコーダはモータに取り付けられ、回転数や位置の情報を出力信号として提供します。

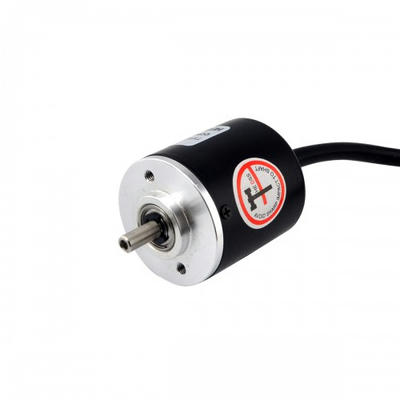

「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」

3. 制御システム: ステッピングモータとエンコーダを制御するために、制御システムが使用されます。制御システムは、エンコーダからのフィードバック信号を受け取り、モータの回転数や位置を検出し、目標の位置や回転数に制御信号を送ります。

4. フィードバック制御: フィードバック制御は、エンコーダからの情報を使用してモータの制御を行う方法です。制御システムは、目標位置と現在位置の差を計算し、誤差を検出します。その後、誤差を補正するための制御信号を生成し、モータに送信します。このプロセスはループ制御と呼ばれ、目標位置に正確に到達するための制御を実現します。

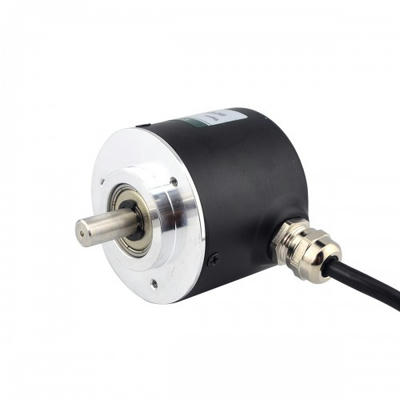

「写真の由来：200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」

5. パルス制御: ステッピングモータは、パルス信号を受け取ることでステップ角ごとに回転します。制御システムは、エンコーダからのフィードバック情報に基づいて、必要なパルス数やパルスの順序を生成し、モータに送信します。これにより、正確な位置制御が実現されます。

以上がステッピングモータエンコーダの制御の基本原理です。制御システムとエンコーダの組み合わせにより、モータの位置や回転数を高い精度で制御することができます。
