ステッピングモーター制御回路の基本設計と注意点

ステッピングモーター制御回路の基本設計と注意点について説明します。

基本設計：

1. ドライバー選定:

   - ステッピングモーターの種類に応じて適切なドライバーを選定します。一般的なドライバータイプにはバイポーラステッピングモーター用のHブリッジドライバーや、ユニポーラステッピングモーター用の専用ドライバーがあります。

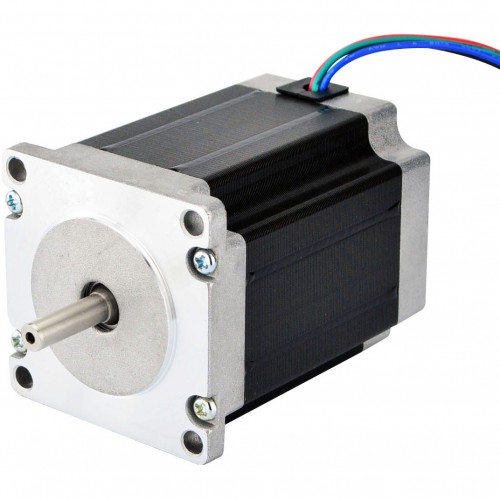

「写真の由来：Nema 23 バイポーラ 1.9Nm (269oz.in) 2.8A 3.2V 57x57x76mm 4ワイヤー Φ6mm Shaft」

2. マイクロコントローラーの選定:

   - ステッピングモーターの制御には、適切な信号を生成するためのマイクロコントローラーが必要です。選定時には、必要な入出力ピン数やクロック周波数、メモリ容量などを考慮します。

3. 電源回路:

   - ステッピングモーターに適切な電源を供給するための電源回路を設計します。適切な電流と電圧を供給することで、モーターの正確な制御を実現します。

4. ステッピングモーターの配線:

   - ステッピングモーターとドライバー、そして電源との配線を適切に接続します。正しい配線によって、安定した動作と信頼性の高い制御が可能となります。

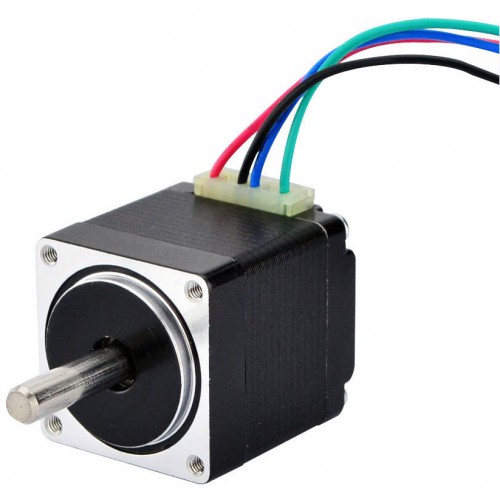

「写真の由来：Nema 11 バイポーラ 2相ステッピングモーター 6Ncm (8.5oz.in) 0.67A 3.8V 28x28x31mm 4 ワイヤー」

注意点：

1. 熱管理:

   - 過熱を防ぐために、ドライバーやステッピングモーター周辺の適切な冷却設計を行います。過熱は機器の寿命を短くし、正確な制御を妨げる可能性があります。

2. ノイズ対策:

   - 電源ノイズや他の回路からの干渉を避けるために、適切なノイズフィルターやグランドプレーンの設計を行います。ノイズが制御信号に影響を与えると、モーターの動作が不安定になる可能性があります。

3. 過負荷保護:

   - 過負荷が発生した際に、ステッピングモーターを保護するための過電流保護回路を設計します。過負荷が続くとモーターにダメージを与える可能性があるため、適切な保護が重要です。

4. 正確な位置制御:

   - ステッピングモーターはステップ単位で回転するため、正確な位置制御が求められます。信号の遅延や誤差があると、位置制御が狂い、システムの性能が低下する可能性があります。

ステッピングモーター制御回路の基本設計には、電源回路や配線、適切なドライバー選定などが重要です。注意点を遵守し、正確な制御と安定した動作を確保するために、設計段階から慎重に取り組むことが重要です。
