ステッピングモーター駆動回路の設計と最適化

ステッピングモーターの駆動回路を設計して最適化する際に考慮すべきいくつかの重要なポイントがあります。以下に、ステッピングモーター駆動回路の設計と最適化に関する一般的なガイドラインを示します：

1. ステッピングモーターの仕様の理解:

   - ステッピングモーターのタイプ（双方向、単方向）、ステップ角、相数、電流容量などの仕様を理解することが重要です。これに基づいて、適切な駆動回路を選択しましょう。

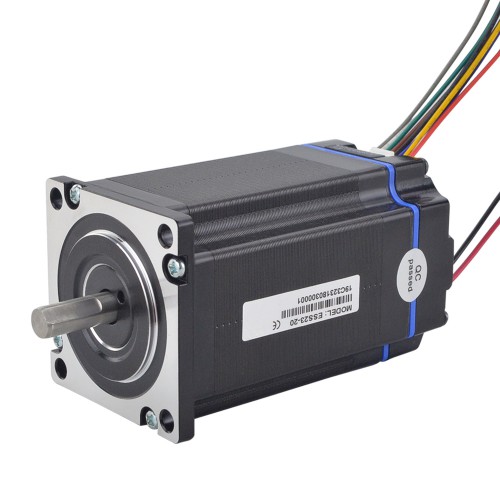

「写真の由来：Nema 23 集積式クローズドループステッピングモーター 24-50V DC 2.2Nm(312oz.in) 1000CPRエンコーダ付 ESSシリーズ」

2. 駆動方式の選択:

   - ステッピングモーターを駆動する方法には、バイポーラ駆動、ユニポーラ駆動などがあります。アプリケーションの要件に応じて適切な駆動方式を選択しましょう。

3. 電流制御:

   - ステッピングモーターは適切な電流制御が必要です。定電流駆動回路を使用するか、マイクロステップ駆動などの高度な制御を導入するかを検討しましょう。

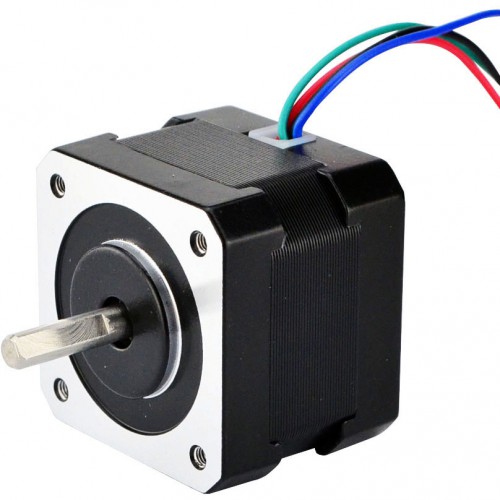

「写真の由来：Nema 17 バイポーラステッピングモーター 1.8°26Ncm (36.8oz.in) 0.4A 12V 42x42x34mm 4 ワイヤー」

4. 保護回路の実装:

   - 過電流保護、過温度保護、逆極性保護などの保護回路を実装し、ステッピングモーターや回路を保護しましょう。

5. ノイズ対策:

   - ステッピングモーターの駆動はノイズを発生させることがあります。適切なノイズフィルタリングやグランドプレーンの設計などでノイズを最小限に抑えましょう。

6. 効率と熱対策:

   - 駆動回路の効率を向上させるために、低損失の部品を選択し、熱設計にも注意を払いましょう。過熱を防ぐために十分な放熱設計を行いましょう。

7. システム全体の統合:

   - ステッピングモーター駆動回路は、システム全体での動作と連携が重要です。他の制御回路やマイコンとのインターフェースを考慮して設計しましょう。

これらのポイントを考慮しながら、ステッピングモーターの駆動回路を設計し、最適化することで、効率的かつ安定した動作を実現できます。また、試作段階でのテストやフィードバックを通じて、回路の調整や改善を行い、最終的な設計を完成させることが重要です。
