cncインバーターが動かないときの原因と対処法

CNCインバーターは、CNC機械の動作を制御する重要なコンポーネントであり、モーターの回転速度やトルクを制御します。インバーターが動作しない場合、機械全体の操作に支障をきたし、早急な対応が必要です。CNCインバーターが動かない原因は多岐にわたり、以下に代表的な原因とその対処法を説明します。

1. 電源の問題

1.1 電源が入っていない

インバーターが動かない最も単純な原因は、電源が供給されていないことです。CNCインバーターは、安定した電源供給を必要とします。

原因: 電源スイッチがオフ、電源ケーブルの接続不良、電源のブレーカーが落ちている、または電源供給が不安定である。

対処法:

電源スイッチを確認し、オンにします。

電源ケーブルの接続状態をチェックし、しっかりと接続されていることを確認します。

ブレーカーが落ちている場合は、ブレーカーをリセットします。

電源の安定性を確認し、必要に応じてUPS（無停電電源装置）を使用して電源の安定化を図ります。

1.2 電圧不安定

インバーターは一定の電圧を必要としますが、電圧が高すぎたり低すぎたりすると、動作しないことがあります。

原因: 電源電圧がインバーターの動作範囲外である、または電圧降下や過電圧が発生している。

対処法:

電源電圧を確認し、インバーターが推奨する範囲にあることを確認します。

安定した電圧を供給できるよう、電圧調整装置を導入します。

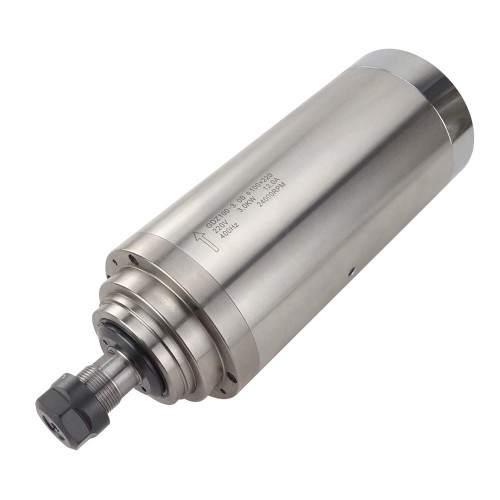

「写真の由来：CNC水冷スピンドルモーター220V 3KW 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」

2. インバーターの設定不良

2.1 パラメータ設定ミス

CNCインバーターは、モーターの仕様や使用条件に応じて設定が必要です。設定ミスや誤ったパラメータが原因でインバーターが正常に動作しないことがあります。

原因: 出力電圧や周波数の設定が誤っている、モーターとの適合設定がされていない、誤ったプログラムパラメータが設定されている。

対処法:

インバーターのマニュアルに従って、設定を再確認します。

必要に応じて、工場出荷時のデフォルト設定にリセットします。

適切な周波数、電圧、モーターの仕様に合わせた設定を行います。

2.2 エラーメッセージや警告表示

インバーターには、動作異常を検出するとエラーメッセージや警告表示が出ることがあります。

原因: インバーターが異常を検知して停止した場合、エラーメッセージや警告が表示されます。

対処法:

インバーターのディスプレイに表示されたエラーメッセージを確認し、マニュアルに従ってエラーコードを解決します。

エラーメッセージに基づいて、故障した部品や配線の修理を行います。

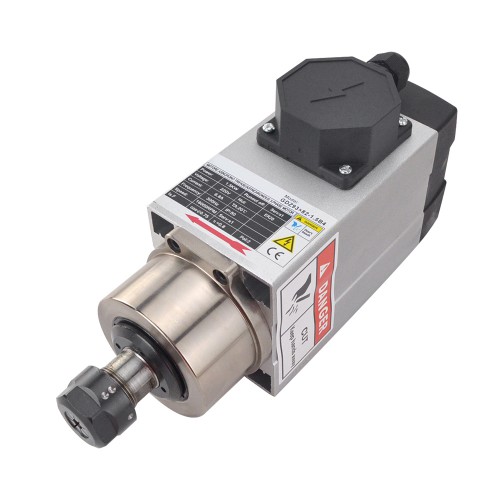

「写真の由来：CNCスクエアスピンドルモータ空冷 220V 1.5KW 6.8A 18000RPM 300Hz ER20コレット」

3. モーターの問題

3.1 モーターの故障

モーター自体の故障が原因でインバーターが動作しない場合もあります。モーターの巻線やコイルが破損した場合、インバーターはモーターを回転させることができません。

原因: モーターの巻線のショート、断線、または摩耗による故障。

対処法:

モーターの外観を確認し、異常がないかチェックします。

モーターのテストを行い、コイルや巻線の状態を確認します。

故障が見つかった場合は、モーターの修理または交換を行います。

3.2 モーターとインバーターの不適合

インバーターとモーターが互換性がない場合、インバーターが正常に動作しないことがあります。

原因: モーターの仕様（電圧、周波数など）がインバーターに適合していない。

対処法:

モーターの仕様とインバーターの仕様が一致しているか確認します。

必要に応じて、適合するモーターまたはインバーターに交換します。

4. 配線の問題

4.1 接続不良やショート

インバーターとモーターの接続が不十分であったり、配線にショートが発生していると、インバーターは正常に動作しません。

原因: コネクターの緩み、ケーブルの断線、ショート、接触不良。

対処法:

配線の状態を確認し、接続端子がしっかりと接続されているかチェックします。

ケーブルに損傷がないか、ショートが発生していないかを確認し、必要に応じて修理または交換します。

5. 温度異常

5.1 過熱

インバーターが過熱すると、安全のために自動的に停止することがあります。過熱はモーターの過負荷や電源の不安定、冷却システムの故障が原因で発生することがあります。

原因: インバーターやモーターの過負荷、冷却不足、長時間の連続運転。

対処法:

インバーターとモーターの冷却システムが正常に機能しているか確認します。

過負荷がかかっていないか、負荷を適切に調整します。

インバーターの冷却ファンや通気口が清掃されていることを確認します。

6. フィルターや保護装置の確認

6.1 内部フィルターの詰まり

インバーター内部のフィルターが詰まると、冷却効率が低下し、過熱を引き起こす可能性があります。

原因: 埃やゴミがフィルターに詰まっている。

対処法:

インバーターのフィルターを定期的に掃除または交換します。

特にホコリが多い環境で使用している場合は、フィルターの清掃を頻繁に行うことが必要です。

まとめ

CNCインバーターが動かない場合、原因は多岐にわたりますが、まずは電源供給、設定ミス、モーターの問題、配線の不良、温度異常などの基本的な項目を確認します。インバーターのエラーメッセージや警告に従って、適切な対処を行い、必要に応じて部品の交換や修理を行います。また、定期的なメンテナンスや点検を実施することで、予期せぬトラブルを未然に防ぐことができます。
