ステッピングモータエンコーダの故障を効果的に防止し、自動化システムへの影響を軽減するためには、以下の方法を検討することが重要です:
1. 適切な保護策の採用: ステッピングモータエンコーダを物理的なダメージから保護するために、適切な保護策を採用する必要があります。これには、適切な筐体、ケーブル保護、衝撃吸収材の使用などが含まれます。また、環境条件に応じて適切な防塵や防水対策も検討する必要があります。


「写真の由来:1000 CPR 光学式ロータリーエンコーダー AB 2チャンネル ID 5mm HKT30 シールドケーブル付
2. 定期的なメンテナンスと点検: ステッピングモータエンコーダの故障を予防するために、定期的なメンテナンスと点検を行うことが重要です。これには、エンコーダの清掃、ケーブルの状態の確認、接続部の点検などが含まれます。異常な振動やノイズ、温度上昇などの異常を早期に検知し、適切な対策を講じることが重要です。
3. 適切な環境条件の提供: ステッピングモータエンコーダは環境条件に敏感です。過度な振動、高温、湿度、塵埃などの環境要因が故障を引き起こす可能性があります。したがって、適切な環境条件を提供するために、モータやエンコーダの設置場所を慎重に選定し、必要に応じて冷却装置や防塵カバーなどを使用することが重要です。


「写真の由来:2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208
4. 過負荷保護機能の実装: ステッピングモータエンコーダの過負荷は故障の主な原因の一つです。過負荷が発生すると、エンコーダやモータの損傷が生じる可能性があります。過負荷保護機能を実装することで、モータの過負荷を検知し、制御システムへの影響を軽減することができます。例えば、電流制限や温度センサを使用して、過負荷時にモータの電流や温度を制御することができます。
5. バックアップシステムの導入: ステッピングモータエンコーダの故障に備えて、バックアップシステムを導入することも検討すべきです。バックアップモータや冗長なエンコーダシステムを用意することで、主要なシステムの故障時にも運用を継続することができます。
これらの方法を組み合わせることで、ステッピングモータエンコーダの故障を防止し、自動化システムへの影響を軽減することができます。ただし、具体的なアプリケーションや環境条件に応じて適切な対策を検討し、定期的なメンテナンスと監視を行うことが重要です。
PR

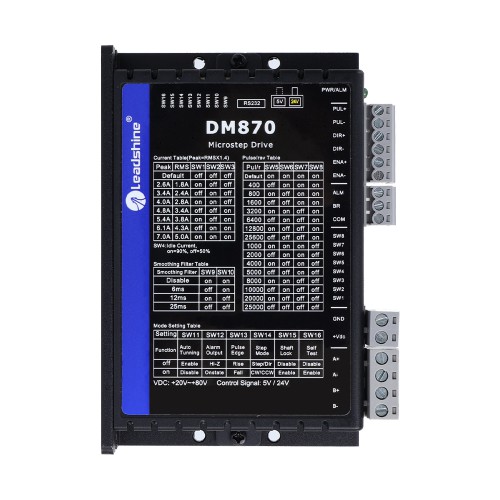

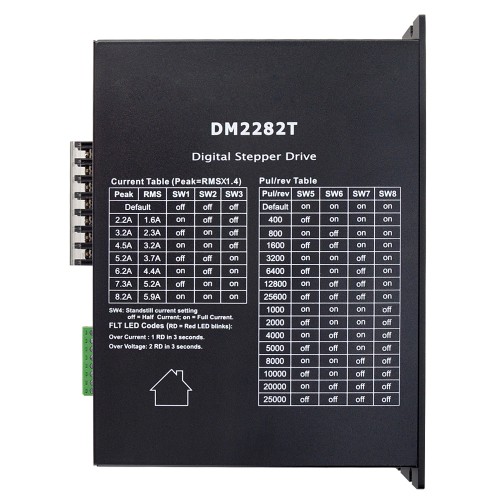

ステッピングモータドライバの配線要件は、使用するモータドライバの仕様やメーカーの指示に基づいて異なる場合があります。しかし、一般的なステッピングモータドライバの配線に関する一般的なガイドラインを以下に示します。
1. 電源配線:
   ステッピングモータドライバには、電源供給用の電源線が必要です。モータドライバの仕様に従い、正確な電源電圧と電流の要件を確認し、適切な電源を接続してください。電源線は適切なケーブルサイズを使用し、安全な配線方法で接続してください。
2. 制御信号配線:
   ステッピングモータドライバには、制御信号を入力するための配線が必要です。一般的には、ステップパルス信号と方向信号の2つの信号が必要です。制御信号は、マイコンや制御装置からの適切な電圧レベルで供給される必要があります。信号線はシールドされたケーブルを使用し、ノイズの干渉を最小限に抑えるようにします。
3. モータ配線:
   ステッピングモータドライバは、ステッピングモータと接続するための配線が必要です。モータの配線方法は、モータドライバの仕様によって異なる場合がありますが、一般的にはモータの各コイルに2本の配線を接続します。配線の接続方法には、直列接続や並列接続などがありますので、モータドライバのマニュアルや仕様書を参照して適切な方法を確認してください。
4. グランド配線:
   ステッピングモータドライバと他の機器や制御システムとの間には、共通のグランド(GND)配線が必要です。すべての機器やコンポーネントが共通のグランドポイントに接続されるようにし、信号の正確な伝達とノイズの軽減を確保してください。
これらは一般的な配線要件の一部ですが、具体的なステッピングモータドライバの仕様やメーカーの指示に従うことが重要です。使用するモータドライバのマニュアルやデータシートを参照し、正確な配線情報とガイドラインを確認してください。
クローズドループステッピングモータの制御システムのパフォーマンスを最適化するためには、以下の手順を考慮することが重要です。
1. 適切なエンコーダの使用: クローズドループステッピングモータのパフォーマンスを向上させるためには、位置フィードバックを提供する高品質なエンコーダを使用することが重要です。エンコーダはモータの回転位置を正確に検出し、フィードバック信号として制御システムに提供します。

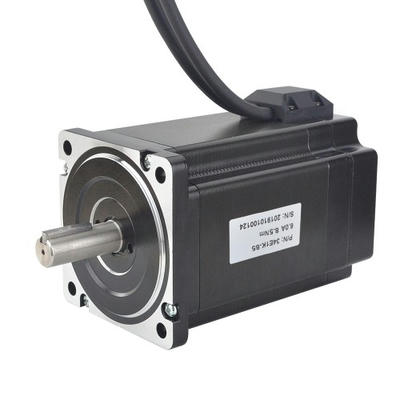

「写真の由来:Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き
2. 制御ループの設計: 適切な制御ループの設計が重要です。位置制御や速度制御など、アプリケーションの要件に応じた制御ループを選択し、パラメータを最適化してください。PID制御(比例積分微分制御)などの制御アルゴリズムを使用することが一般的です。
3. モータの特性の理解: ステッピングモータの特性を理解し、適切な電流制御やステップ分解能を設定することが重要です。過剰な電流供給は発熱やモータの劣化を引き起こす可能性があります。また、ステップ分解能を最適化することで、滑らかな運動と高い精度を実現できます。
4. フィードフォワード制御の実装: フィードフォワード制御は、予測モデルに基づいて制御信号を補償する手法です。この制御手法を使用することで、応答性やトルク特性を向上させることができます。
5. ノイズや振動の対策: ステッピングモータはパルス駆動による運転を行うため、ノイズや振動が発生することがあります。適切なケーブルルーティングやシールド処理、ダンピング材の使用などを通じて、ノイズや振動を最小限に抑える対策を行ってください。
6. 制御システムの統合と最適化: ステッピングモータの制御システムは、モータドライバ、制御回路、制御アルゴリズムなどの組み合わせで構成されます。これらの要素を適切に統合し、システム全体を最適化することが重要です。
これらの手順を実施することで、クローズドループステッピングモータの制御システムのパフォーマンスを最適化し、高い精度と応答性を実現することができます。ただし、具体的なアプリケーションや要件によって最適な設定や手法は異なる場合がありますので、その点を考慮して適切な調整を行ってください。
ステッピングモータエンコーダの制御は、モータの位置や回転数を正確に制御するために使用されます。基本原理は次のとおりです。
1. ステッピングモータの動作原理: ステッピングモータは、固定された角度で回転することができるモータです。通常、一定のステップ数で回転し、ステップ角と呼ばれる角度単位で位置を移動します。ステッピングモータには、通常2相または4相の巻線があり、電流が流れると巻線が磁化し、回転力が発生します。
2. エンコーダの役割: エンコーダは、モータの回転数や位置を検出するセンサーです。光学式エンコーダや磁気式エンコーダなどが使用されます。エンコーダはモータに取り付けられ、回転数や位置の情報を出力信号として提供します。


「写真の由来:2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208
3. 制御システム: ステッピングモータとエンコーダを制御するために、制御システムが使用されます。制御システムは、エンコーダからのフィードバック信号を受け取り、モータの回転数や位置を検出し、目標の位置や回転数に制御信号を送ります。
4. フィードバック制御: フィードバック制御は、エンコーダからの情報を使用してモータの制御を行う方法です。制御システムは、目標位置と現在位置の差を計算し、誤差を検出します。その後、誤差を補正するための制御信号を生成し、モータに送信します。このプロセスはループ制御と呼ばれ、目標位置に正確に到達するための制御を実現します。
「写真の由来:200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004
5. パルス制御: ステッピングモータは、パルス信号を受け取ることでステップ角ごとに回転します。制御システムは、エンコーダからのフィードバック情報に基づいて、必要なパルス数やパルスの順序を生成し、モータに送信します。これにより、正確な位置制御が実現されます。
以上がステッピングモータエンコーダの制御の基本原理です。制御システムとエンコーダの組み合わせにより、モータの位置や回転数を高い精度で制御することができます。
ACサーボモーターは、交流電源を使用して動作するサーボモーターの一種です。ACサーボモーターはさまざまなタイプがありますが、以下に代表的なものをいくつか挙げます。
1. ブラシレスACサーボモーター(BLACサーボモーター):
   ブラシレスACサーボモーターは、内部にブラシやコミュテータがないため、より信頼性が高く、メンテナンスが簡単です。このタイプのモーターは、永久磁石を内蔵し、ステータとロータの間で磁場の相互作用によってトルクを生成します。高速で正確な位置制御が可能であり、高い効率性を持っています。


「写真の由来:T6シリーズ 750W デジタル AC サーボモーター & ドライバー キット 3000rpm 2.39Nm 17 ビット エンコーダー IP65
2. ブラシ付きACサーボモーター(BACサーボモーター):
   ブラシ付きACサーボモーターは、内部にブラシとコミュテータがあります。ブラシとコミュテータの接触によって回転方向が制御され、位置検出が行われます。ブラシが摩耗しやすいため、メンテナンスが必要な場合があります。一方で、低コストであり、一般的なアプリケーションに使用されることがあります。


「写真の由来:E6シリーズ 400W ACサーボモーター&ドライバーキット 3000rpm 1.27Nm 17ビットエンコーダー IP65
3. 直接駆動ACサーボモーター(DDサーボモーター):
   直接駆動ACサーボモーターは、内部に減速機やトランスミッションを持たず、モーターのロータが直接負荷を駆動します。このタイプのモーターは、高いトルク密度と高い応答性を持ち、精密な位置制御が可能です。一般的な応用にはロボットアームや産業機械などがあります。
これらは一部の代表的なACサーボモーターのタイプですが、市場にはさまざまなバリエーションが存在します。モーターの仕様やアプリケーションに応じて、適切なタイプのACサーボモーターを選択する必要があります。
