ステッピングモータドライバのタイプ

ステッピングモータドライバは、ステッピングモータを駆動するための電子回路です。以下に一般的なステッピングモータドライバのタイプをいくつか紹介します。

ユニポーラドライバ: ユニポーラドライバは、ユニポーラステッピングモータを駆動するためのドライバです。ユニポーラモータはコイルに中点タップを持ち、電流の流れ方を切り替えることでステップを生成します。ユニポーラドライバは比較的簡単な回路で構成されており、制御信号（パルス列）を受け取ってステッピングモータを駆動します。

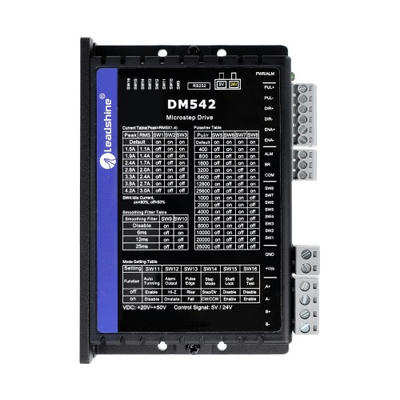

「写真の由来：Leadshine デジタルステッピングドライバ DM542 20-50VDC 0.5-4.2A (Nema 17、23、24ステップモーターに適合)」

バイポーラドライバ: バイポーラドライバは、バイポーラステッピングモータを駆動するためのドライバです。バイポーラモータはコイルに中点タップを持たず、電流の流れ方と流れる大きさを切り替えることでステップを生成します。バイポーラドライバはユニポーラドライバよりも複雑な回路で構成されていますが、高トルクと高精度な位置制御が可能です。
「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

マイクロステップドライバ: マイクロステップドライバは、ステッピングモータを微小なステップで駆動することができるドライバです。通常のステッピングモータドライバはステップ角（1.8°や0.9°など）で動作しますが、マイクロステップドライバはこれよりも小さなステップ角（例えば0.45°や0.225°など）を生成することが可能です。これにより、スムーズなモータ動作や高分解能の位置制御が可能になります。

これらは一般的なステッピングモータドライバのタイプの一部です。各タイプにはさらに複数のバリエーションや機能があります。選択するドライバのタイプは、駆動するステッピングモータの仕様や応用によって異なる場合があります。

ステッピングモーターとハイブリッドステッピングモーターの違いは何ですか?

ステッピングモーター（Stepper Motor）とハイブリッドステッピングモーター（Hybrid Stepper Motor）は、両方とも制御されたステップ動作を行うモーターの種類ですが、いくつかの違いがあります。

原理と構造: ステッピングモーターは、固定された数の極を持つローターと、電磁コイルを持つステーターから構成されます。ステッピングモーターは、ステップごとに電磁コイルに電流を流すことで、ローターを回転させます。

ハイブリッドステッピングモーターは、ステッピングモーターとブラシレスDCモーターの特徴を組み合わせたものです。ハイブリッドステッピングモーターは、一般的にステッピングモーターに比べてより高い分解能とトルクを持ちます。ハイブリッドステッピングモーターは、ローターに永久磁石を使用し、ステーターには複数のフェーズを持つ電磁コイルを配置することで、トルクと精度を向上させています。

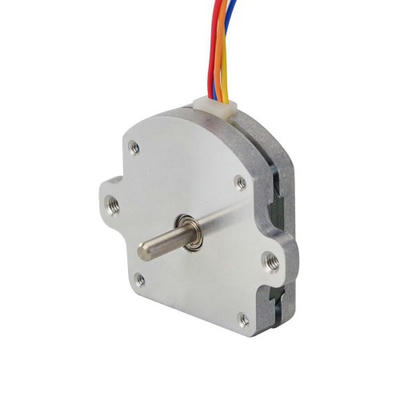

「写真の由来：パンケーキ Nema 11バイポー1.8度 1Ncm (1.4164oz.in) 0.5A 28x28x9.5mm 4ワイヤー」

分解能: ハイブリッドステッピングモーターは、ステッピングモーターよりも高い分解能を持ちます。ハイブリッドステッピングモーターは、より細かなステップ角度を実現し、より滑らかな運動制御が可能です。これは、ハイブリッドステッピングモーターが複数のフェーズを持つことと、マイクロステップ駆動（微小なステップ角度での制御）が可能であるためです。

トルク: ハイブリッドステッピングモーターは、一般的にステッピングモーターよりも高いトルクを提供します。これは、ハイブリッドステッピングモーターがより高い分解能と、フェーズ数の異なる電磁コイルを使用することにより実現されます。高いトルクは、精密な位置制御や負荷のあるアプリケーションにおいて重要です。

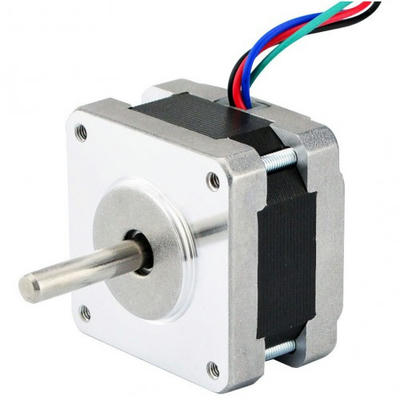

「写真の由来：Nema 14 バイポーラステッピングモーター 0.9°11Ncm (15.58oz.in) 0.4A 10V 35x35x28mm 4 ワイヤー」

制御: ステッピングモーターは、通常はオープンループ制御（フィードバック制御を使用しない）で動作します。一方、ハイブリッドステッピングモーターは、クローズドループ制御（フィードバック制御を使用する）が可能なモータードライバーと組み合わせて使用することができます。クローズドループ制御は、位置検出やトルク制御を行うため、より高い制御精度を実現します。

これらは、ステッピングモーターとハイブリッドステッピングモーターの主な違いです。選択するモータータイプは、特定のアプリケーションの要件や制御精度のニーズに基づいて考慮する必要があります。

バイポーラステッピングモータのトルク制御

バイポーラステッピングモータのトルク制御は、主に次の2つの方法で行われます：

電流制御:
バイポーラステッピングモータでは、電流がモータのトルクに直接関与します。電流制御は、モータに供給される電流の大きさを制御することでトルクを制御します。一般的な方法として、パルス幅変調（PWM）制御やステップごとに電流を設定するマイクロステップ駆動があります。電流を適切に制御することで、モータのトルク特性を最適化し、正確な位置制御や負荷変動に対するトルク応答を改善することができます。

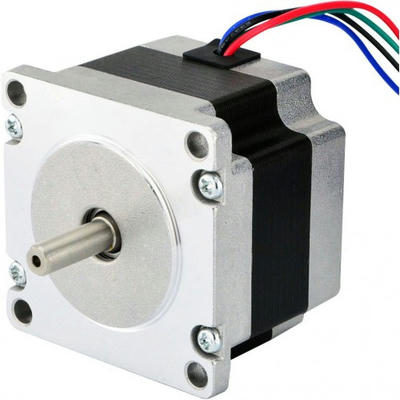

「写真の由来：デュアルシャフト Nema 23 バイポーラ 1.8°0.55Nm (78oz.in) 2.8A 2V 57x57x41mm 4 ワイヤー」

ミクロステップ駆動:
バイポーラステッピングモータでは、ステップ角を更に細かく分割することで、滑らかな運動やトルク応答の向上が可能です。これを実現する方法の一つがミクロステップ駆動です。ミクロステップ駆動では、各ステップをより小さなステップに分割し、その間の電流を制御することで、滑らかな回転やトルク特性の改善を実現します。ミクロステップ駆動は、ステッピングモータの分解能を向上させる一方で、最大トルクが低下する可能性があるため、トルクと分解能のバランスを考慮する必要があります。

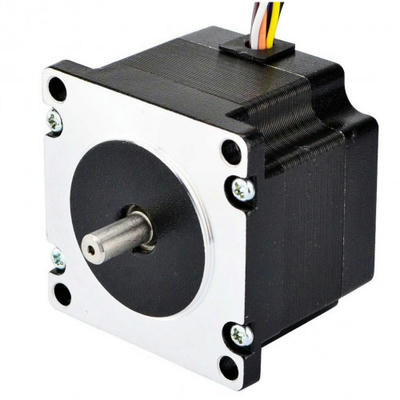

「写真の由来：Nema 23 バイポーラステッピングモータ 1.8°0.6Nm (85oz.in) 1.4A 4.1V 57x57x44mm 8 ワイヤー」

これらの制御方法を組み合わせることで、バイポーラステッピングモータのトルク制御を最適化することができます。電流制御によってモータのトルク特性を最適化し、ミクロステップ駆動によって滑らかな運動や高分解能を実現することができます。ただし、トルク制御はモータの設計やドライバの特性にも依存するため、適切なパラメータ設定や実験的な調整が必要な場合があります。

ステッピングモーターの冷却方法がありますか？

ステッピングモーターを冷却するためのいくつかの方法があります。以下に一部を紹介させていただきます：

風冷:

ステッピングモーターに冷却ファンを取り付けて、周囲の空気を循環させる方法です。冷却ファンはモーターの周囲に取り付けられ、空気を吹き込んだり排出したりして、モーターの熱を効果的に放熱します。

ヒートシンク:

ヒートシンクは、ステッピングモーターの熱を効果的に放熱するための装置です。モーターの熱を吸収し、大きい表面積を持つ冷却フィンを通じて熱を放散します。ヒートシンクは一般的にアルミニウムなどの高熱伝導性の材料で作られています。

「写真の由来：Nema 16 バイポーラステッピングモーター 1.8°18Ncm (25.5oz.in) 0.65A 4.55V 39x39x34mm 4 ワイヤー」

液体冷却:

ステッピングモーターを液体で冷却する方法です。冷却液（通常は冷却液や冷却油）をモーターの周囲に循環させ、熱を吸収して冷却します。液体冷却は高負荷や長時間の運転において効果的な冷却方法ですが、適切な冷却装置やポンプなどが必要です。

「写真の由来：デュアルシャフト Nema 34 CNC ステッピングモータ 8.5Nm (1204oz.in) 5A 86x114mm」

温度制御:

ステッピングモーターの冷却には、温度制御システムを使用することもあります。温度センサーをモーターに取り付け、モーターの温度を監視します。温度が一定の閾値を超えると、冷却装置が自動的に作動し、モーターを冷却します。

これらの冷却方法は、ステッピングモーターの熱を効果的に管理し、モーターの性能や寿命を向上させるのに役立ちます。適切な冷却方法は、ステッピングモーターの仕様や運転条件に応じて選択されるべきです。また、冷却方法を適用する際には、モーターの設置環境や周囲の温度なども考慮する必要があります。

中空ステッピングモータの特徴について

中空ステッピングモータは、一般的なステッピングモータと比較して、特定の特徴を持っています。以下に中空ステッピングモータの主な特徴を説明します。

中空構造:

中空ステッピングモータは、その名前の通り、中心部に空洞（中空）を持っています。この中空構造により、モータの軸が通過できるため、ケーブル、シャフト、パイプ、光ファイバーなど、他の部品や装置を通すことができます。この特性は、回転機構や配線の組み込みにおいて非常に便利です。

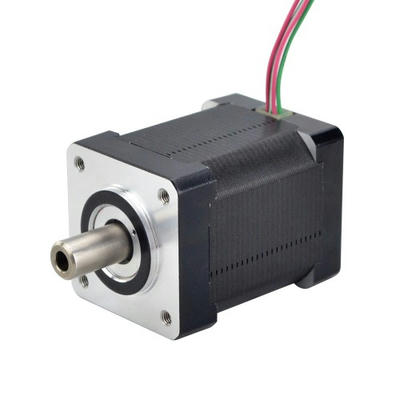

（写真の由来：Nema 14 中空シャフト ステッピングモーター バイポーラ 双轴 33Ncm (46.74oz.in) 2.0A 35x35x48mm）

高トルクと高精度:

中空ステッピングモータは、一般的なステッピングモータと同様に、高いトルクと高い位置決め精度を提供します。ステッピングモータの特性であるステップ単位の回転により、正確な位置制御が可能です。これにより、産業機械や精密機器などのアプリケーションにおいて、高い制御性能が要求される場合に使用されます。

コンパクトな設計:

中空ステッピングモータは、一般的にコンパクトな設計をしています。モータの中心部が空洞になっているため、スペースの制約のあるシステムや装置に適しています。また、中空構造により、軽量化も実現できます。

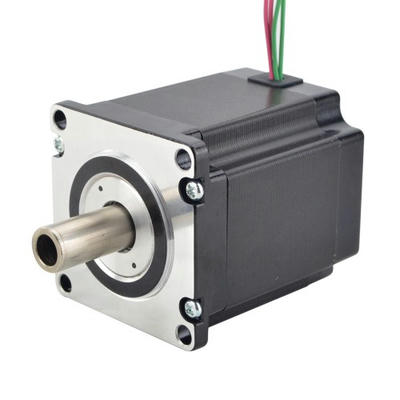

（写真の由来：Nema 23 中空シャフト ステッピングモーター バイポーラ 双轴 1.45 Nm(205.38oz.in) 2.0A 57x57x65mm）



高い応答性:

ステッピングモータは、信号パルスに応じてステップ単位で回転するため、高い応答性を持ちます。信号の変化に迅速に応じて回転を開始し、停止することができます。この特性は、高速位置決めやリアルタイム制御が必要なアプリケーションに適しています。

無補助保持力:

中空ステッピングモータは、ステップモードで停止した場合にも、一定の保持力を持ちます。このため、モータを電力を供給せずに静止させることができます。例えば、パン・チルト台座やロボットアームの関節など、保持力が必要な場面で有用です。

中空ステッピングモータは、産業機械、医療機器、ロボット、半導体製造装置、映像装置など、さまざまなアプリケーションで使用されています。特に、回転軸を通す必要があるシステムや、空間効率を重視する場面で広く利用されています。
