ステッピングモータドライバのタイプ

ステッピングモータドライバは、ステッピングモータを駆動するための電子回路です。以下に一般的なステッピングモータドライバのタイプをいくつか紹介します。

ユニポーラドライバ: ユニポーラドライバは、ユニポーラステッピングモータを駆動するためのドライバです。ユニポーラモータはコイルに中点タップを持ち、電流の流れ方を切り替えることでステップを生成します。ユニポーラドライバは比較的簡単な回路で構成されており、制御信号（パルス列）を受け取ってステッピングモータを駆動します。

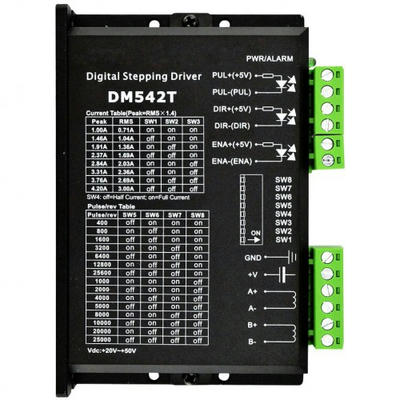

「写真の由来：Leadshine デジタルステッピングドライバ DM542 20-50VDC 0.5-4.2A (Nema 17、23、24ステップモーターに適合)」

バイポーラドライバ: バイポーラドライバは、バイポーラステッピングモータを駆動するためのドライバです。バイポーラモータはコイルに中点タップを持たず、電流の流れ方と流れる大きさを切り替えることでステップを生成します。バイポーラドライバはユニポーラドライバよりも複雑な回路で構成されていますが、高トルクと高精度な位置制御が可能です。
「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」

マイクロステップドライバ: マイクロステップドライバは、ステッピングモータを微小なステップで駆動することができるドライバです。通常のステッピングモータドライバはステップ角（1.8°や0.9°など）で動作しますが、マイクロステップドライバはこれよりも小さなステップ角（例えば0.45°や0.225°など）を生成することが可能です。これにより、スムーズなモータ動作や高分解能の位置制御が可能になります。

これらは一般的なステッピングモータドライバのタイプの一部です。各タイプにはさらに複数のバリエーションや機能があります。選択するドライバのタイプは、駆動するステッピングモータの仕様や応用によって異なる場合があります。
