スイッチング電源の高周波ノイズの抑制方法

スイッチング電源は、高周波のスイッチング動作によりノイズを発生することがあります。これらのノイズを効果的に抑制することは重要です。以下に、スイッチング電源の高周波ノイズを抑制するためのいくつかの方法を示します：

1. フィルタリング:

   - 入力側と出力側のフィルタリングを行うことで、ノイズを抑制することができます。入力フィルタと出力フィルタを設計し、ノイズが他の回路に伝播するのを防ぎます。

2. 適切なグランドプレーン設計:

   - 適切なグランドプレーン設計を行うことで、ノイズの伝搬を最小限に抑えることができます。スイッチングノイズがグランドプレーンを介して伝播するのを防ぐため、適切なグランドプレーン配置を検討します。

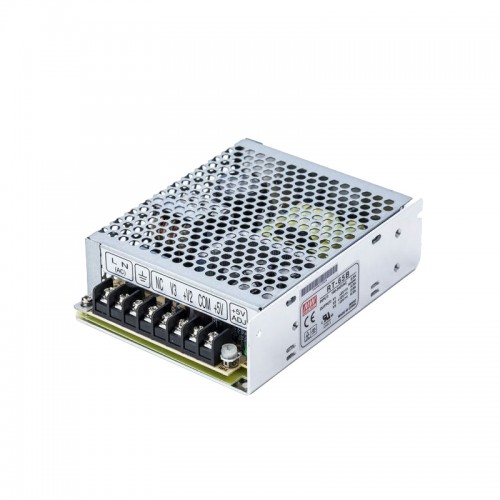

「写真の由来：RT-65B MEANWELL 64.6W 5/12/-12VDC スイッチング電源/ CNC 電源 トリプル出力」

3. EMIフィルタの使用:

   - 電磁干渉（EMI）フィルタを使用することで、周囲の機器や回路にノイズが影響を与えるのを防ぎます。EMIフィルタは、ノイズを吸収し、外部に放射されることを軽減します。

4. 適切なケーブルルーティング:

   - ケーブルのルーティングを適切に行うことで、ノイズの伝播を最小限に抑えることができます。ノイズの影響を受けやすい信号線と電源線を分けることや、クロストークを防ぐための配線設計を検討します。

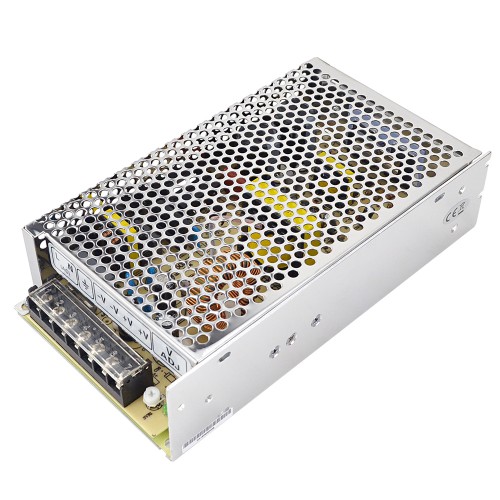

「写真の由来：ステッピング モーターCNCルータキット用スイッチング電源 150W 48V 3.1A 115/230V」

5. 適切な部品選定:

   - 高周波ノイズを抑制するために、適切な部品を選定することが重要です。ノイズを吸収するコンデンサや適切なフェライトビーズなどの部品を使用することで、ノイズを効果的に減衰させることができます。

これらの方法を組み合わせて、スイッチング電源の高周波ノイズを効果的に抑制することができます。設計段階からノイズ対策を考慮し、適切な対策を講じることで、スイッチング電源の安定性と信頼性を向上させることができます。
