スイッチング電源の高周波ノイズを抑制するための設計方法

スイッチング電源の高周波ノイズを抑制するためには、以下の設計方法が効果的です：

1. フィルタリング:

   - 入力側と出力側に適切なフィルターを設計して高周波ノイズを取り除きます。入力側には入力フィルター、出力側には出力フィルターを配置することでノイズを減らすことができます。

2. 適切なガイドレイアウト:

   - ボード上の配線やコンポーネント配置を適切に設計し、ループ面積を最小化します。ノイズの発生源と受信源の距離を最小にすることで、ノイズの伝搬を抑制します。

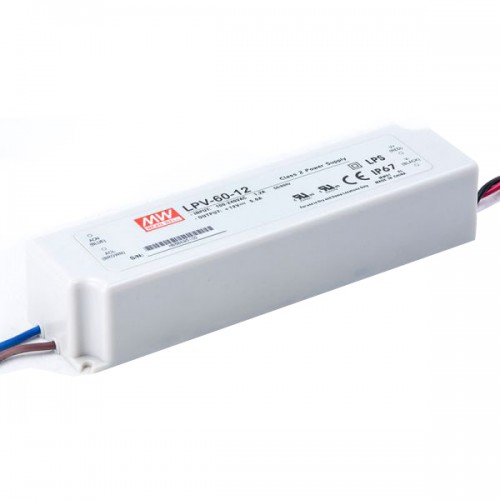

「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」

3. 適切なグランディング:

   - グランドプレーンを適切に設計することで、ノイズのグランド経路を最適化します。信号回路とノイズ回路のグランドを分離し、ノイズの伝搬を防ぎます。

4. 適切なコンデンサ配置:

   - 入力と出力のコンデンサを適切に配置し、ノイズを吸収します。バイパスコンデンサなどを使用して、ノイズの除去と安定性の向上を図ります。

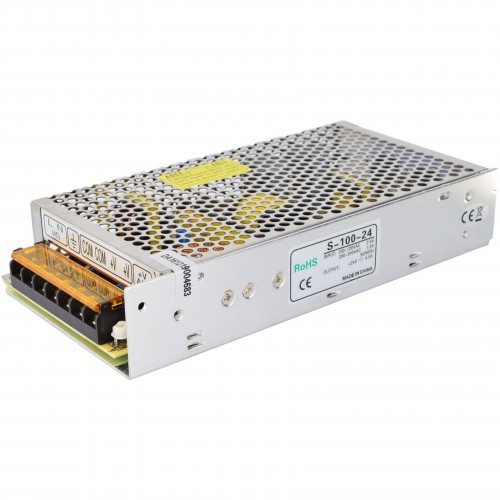

「写真の由来：100W 24V 4.5A 115/230Vスイッチング電源ステッピング モーターCNCルータキット」

5. 適切な絶縁:

   - ハイサイドとローサイドの絶縁を確保することで、ノイズの伝播を制限します。絶縁素材や適切な絶縁設計を使用して、ノイズの影響を最小限に抑えます。

6. EMIフィルター:

   - 電磁妨害（EMI）フィルターを組み込むことで、電磁波の放射や受信を抑制します。適切なフェライトビーズや適合インダクタを使用して、ノイズの影響を軽減します。

これらの設計方法を組み合わせることで、スイッチング電源の高周波ノイズを効果的に抑制し、安定した動作を確保することが可能です。
