スイッチング電源を使用した高効率電力供給システムの設計

高効率な電力供給システムを設計する際にスイッチング電源を使用することは一般的です。以下にスイッチング電源を使用した高効率電力供給システムの設計手順の概要を示します：

ステップ1: システム要件の定義

1. 電力要件の把握: システムが必要とする電力容量、入出力電圧、電流などの要件を定義します。

2. 効率の目標設定: 高効率での電力変換を目指し、効率の目標を設定します。

ステップ2: スイッチング電源の選定

1. トポロジの選択: フライバック、ブースト、バックコンバータなどのトポロジを選択します。

2. コンポーネントの選定: 選定したトポロジに合わせて適切なスイッチングデバイス、トランス、ダイオード、コンデンサなどのコンポーネントを選定します。

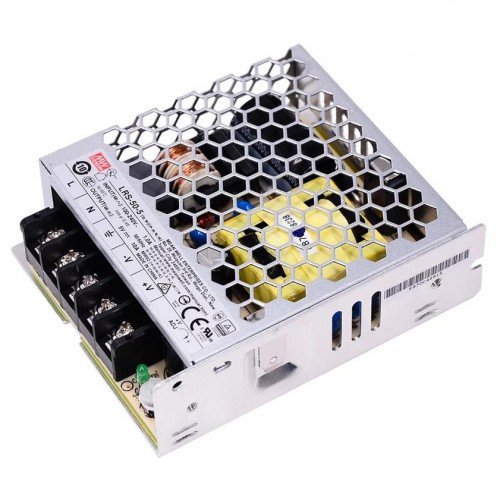

「写真の由来：MeanWell® LRS-50-5 50W 5VDC 10A 115/230VAC 密閉型スイッチング電源」

ステップ3: 回路設計とシミュレーション

1. 回路設計: 選定したコンポーネントを使用してスイッチング電源の回路を設計します。

2. シミュレーション: 回路シミュレーションツールを使用して設計したスイッチング電源回路の動作を評価し、効率や安定性を確認します。

ステップ4: PCB設計と製作

1. PCB設計: 回路図を元にPCBレイアウトを設計し、高周波ノイズや熱の影響を考慮して配置を最適化します。

2. PCB製作: 設計したPCBを製作し、コンポーネントを実装します。

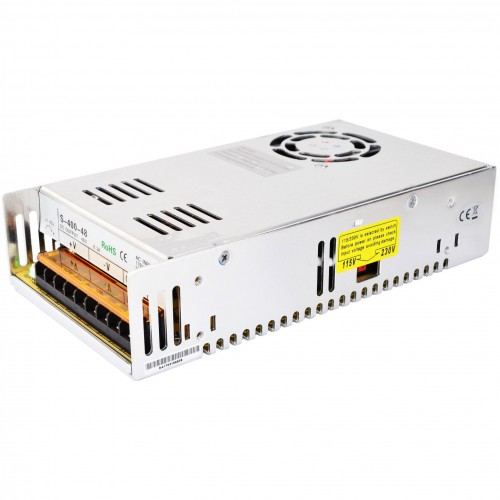

「写真の由来：400W 48V 8.3A 115/230Vスイッチング電源ステッピング モーターCNCルータキット」

ステップ5: 実装と評価

1. 試作品の実装: 設計したスイッチング電源回路を試作し、実際に動作させます。

2. 効率評価: 実際の電力供給システムで効率を評価し、目標効率に達しているか確認します。

ステップ6: 最適化と検証

1. 性能最適化: 必要に応じて回路やコンポーネントを最適化し、効率や安定性を向上させます。

2. 検証と認証: 評価を通じてシステムの性能を確認し、必要な認証基準に合致することを確認します。

高効率電力供給システムの設計において、スイッチング電源を使用することで、効率的な電力変換を実現し、エネルギーの浪費を抑えることができます。
