小型DCモーターの仕組みについて

小型DCモーターは、直流電源から電力を受け取り、回転運動を生成するための装置です。以下に、小型DCモーターの基本的な仕組みを説明します。

磁場の生成: 小型DCモーターには、一般的に永久磁石が内部に取り付けられています。この永久磁石によって、モーター内部に磁場が生成されます。永久磁石は通常、円環状やバー状の形状をしており、モーターの固定部分（ステータ）に取り付けられます。

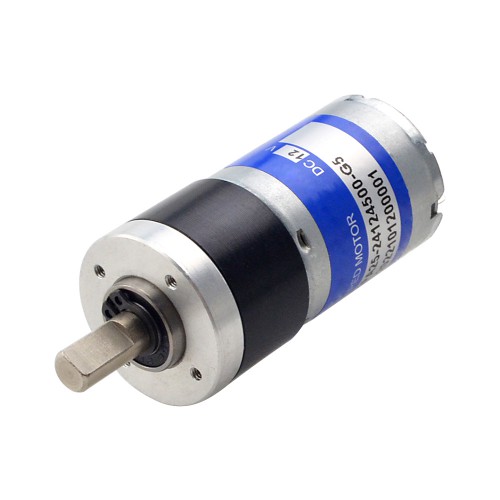

「写真の由来：12V ブラシ付きDCギヤードモーター PA25-24126000-G5 0.13Kg.cm/947RPM、4.75:1 遊星ギアボックス付き」

コイルとコミュテータ: モーターの回転部分（ロータ）には、コイルが取り付けられています。このコイルは、電流を流すことによって磁場を生成します。また、コミュテータ（コミュテータリングリング）と呼ばれる装置もロータに取り付けられており、電流の方向を制御します。

電流の供給: モーターには外部から直流電源が供給されます。電源からの電流は、電気回路を通ってコイルに流れます。コイルに流れる電流によって、コイル周囲の磁場が生成されます。

コミュテータの役割: モーターが回転するためには、コイルの磁場の向きを変える必要があります。ここで、コミュテータが重要な役割を果たします。コミュテータは、回転しながら接触を切り替えるブラシと呼ばれる部品と連動しており、コイルに流れる電流の方向を逆転させます。これによって、コイルが磁場と相互作用し、連続的な回転運動が生じます。

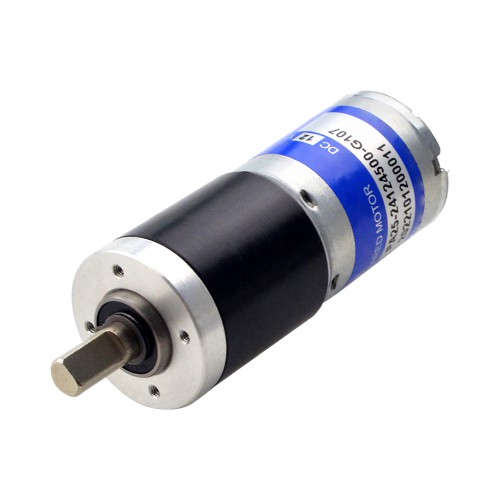

「写真の由来：12V ミニブラシ付きDCギヤードモーター PA25-24126000-G107 2.25Kg.cm/42RPM、107.17:1 遊星ギアボックス付き」

ロータの回転: コイルが磁場と相互作用することで、ロータに回転力が発生します。この回転力は、モーターの軸に取り付けられたギアやプーリなどの機構を通じて、外部の装置や機械と連動して動作します。

以上が小型DCモーターの基本的な仕組みです。モーターの回転速度やトルクは、電流の大きさや磁場の強さなどの要素によって制御されます。小型DCモーターは、電動工具、ロボット、自動車、航空機、家電製品など、さまざまな応用分野で利用されています。
