リニアステッピングモータの詳細な構造部品について

リニアステッピングモータは、回転運動ではなく直線運動を実現するために使用されるステッピングモータの一種です。以下に、一般的なリニアステッピングモータの詳細な構造部品を説明します。

ステータ（Stator）：リニアステッピングモータのステータは、コイルや磁石が配置されている固定部分です。ステータには通常、複数のコイルが存在し、それぞれがステップ制御によって電流が供給されます。

ロータ（Rotor）：リニアステッピングモータのロータは、ステータに対して直線運動を行う部分であり、一般的には磁性体で作られています。ロータはステップ制御によって磁場の変化に応じて移動し、直線的な運動を実現します。

「写真の由来：NEMA 17 ノンキャプティブリニアステッピングモータ 17N19S2504YF5-200RS 2.5A 0.5Nm ねじリード 25.4mm(1") 長さ200mm」

プッシュロッド（Pushrod）またはスクリュー：リニアステッピングモータのプッシュロッドは、ロータに取り付けられた棒状またはねじ状の部品です。プッシュロッドの運動は、ロータの直線的な運動を外部の物体（例：カリアゲージ、ステージなど）に伝達します。

ベアリングやガイド：リニアステッピングモータには、プッシュロッドのスムーズな運動をサポートするためのベアリングやガイドが組み込まれている場合があります。これにより、運動時の摩擦や振動が低減されます。

「写真の由来：NEMA 8 ノンキャプティブリニアステッピングモータ 8N15S0504DC5-150RS 0.02Nm ねじリード 4mm(0.1575") 長さ 150mm」

エンドストップ：リニアステッピングモータの運動範囲を制限するために、エンドストップが使用されることがあります。エンドストップは、プッシュロッドが最大または最小の位置に達したときに運動を停止させるためのセンサーやスイッチです。

これらは一般的なリニアステッピングモータの構造部品の例です。ただし、モーターの種類や設計によって異なる場合があります。具体的なリニアステッピングモータの構造については、製品の仕様や製造元のドキュメンテーションを参照してください。

一体型サーボモータにはどんな利点を持っていますか？

一体型サーボモータには以下のような利点があります。

コンパクトな設計: 一体型サーボモータは、サーボアンプやエンコーダーなどの制御機構がモーター本体に統合されています。このため、従来のセパレート型のサーボモータと比較して、よりコンパクトな設計が可能です。特にスペースが制約されているアプリケーションや機器において、一体型サーボモータは有利です。

「写真の由来：NEMA23一体型イージーサーボモータブラシレスDCサーボモーター 130w 3000rpm 0.45Nm(63.73oz.in) 20-50VDC」

簡単な取り付けと配線: 一体型サーボモータは、サーボアンプやエンコーダーなどがすでにモーターに統合されているため、取り付けと配線が簡単です。セパレート型のサーボモータでは、それぞれのコンポーネントを別々に取り付け、配線する必要がありますが、一体型サーボモータでは一つのユニットとして扱うことができます。

高い統合性と信頼性: 一体型サーボモータは、制御機構がモーター本体に統合されているため、コンポーネント間の接続や連携に関する問題が少なくなります。これにより、信頼性が向上し、故障や不具合のリスクが低減されます。また、統合された設計により、機械的な振動やノイズも低減される場合があります。


「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-130S 130W 3000rpm 0.45Nm 20-50VDC」

簡易な制御と設定: 一体型サーボモータは、制御機構が統合されているため、一般的には専用の制御ソフトウェアやパラメータ設定ツールを使用して比較的簡単に制御と設定が行えます。セパレート型のサーボモータでは、複数のコンポーネントを個別に設定する必要があるため、手間やトラブルのリスクが増える場合があります。

これらの利点により、一体型サーボモータは取り付けや設定の容易さ、コンパクトな設計、高い信頼性などの面で優れた選択肢となります。ただし、アプリケーションの要件や制御システムの仕様に応じて、セパレート型のサーボモータと比較検討することも重要です。

材料や設計を改善することで、PM型ステッピングモータの性能をどのように向上させることができるでしょうか?

PM型ステッピングモータの性能を向上させるために、以下のような材料や設計の改善を行うことができます。

磁性材料の選択: ステッピングモータに使用される永久磁石の磁性材料の選択は重要です。高磁束密度と高耐熱性を持つ磁性材料を選ぶことで、モーターの出力トルクを向上させることができます。ネオジム磁石などの強力な磁石は、高性能なステッピングモータの開発に使用されることがあります。

コイルの設計: コイルの設計においては、導線の断面積や巻き数、巻線方式などが性能に影響を与えます。高導電性の導線を使用し、適切な巻線方式を選択することで、コイルの抵抗やインダクタンスを最適化し、より高い効率と応答性を実現できます。


「写真の由来：Φ25x15.7mm PM型リニアステッピングモータ エクスターナル 0.48A ねじリード2.44mm/0.096" 長さ110mm」

磁気回路の最適化: モーターの磁気回路の設計も重要です。磁気回路の形状や磁気フラックス経路を最適化することで、磁気効率を向上させることができます。例えば、フェライトコアや鉄軸心などの磁気材料を使用することで、磁気回路の磁束を効果的に制御し、モーターの性能を向上させることができます。

ローターの慣性モーメントの軽減: ローターの慣性モーメントが大きいと、応答性や加速度が低下する可能性があります。軽量化や慣性モーメントの最適化を行うことで、モーターの応答性と動作速度を向上させることができます。


「写真の由来：Φ42x38mm PM型ステッピングモーター ギヤ比50:1 平行軸ギアボックス付」

熱管理の改善: ステッピングモータは長時間連続して使用される場合に熱を発生することがあります。適切な冷却設計や熱放散対策を行うことで、モーターの熱効率を向上させ、高負荷での動作時にも安定した性能を維持できます。

これらの改善策は、材料選択や設計の最適化を通じて、PM型ステッピングモータの性能を向上させるためのアプローチです。ただし、改善手法はモーターの具体的な要件や応用に合わせて適用する必要があります。

スイッチング電源のノイズ対策

スイッチング電源は効率的で小型化が可能なため、多くの電子機器で使用されていますが、その動作には高周波のスイッチングノイズが伴います。このノイズは、他の回路や機器に干渉を引き起こす可能性があります。以下に、スイッチング電源のノイズ対策に関するいくつかの一般的な方法を紹介します。

フィルタリング: 入力側および出力側にフィルタ回路を配置することで、スイッチングノイズを低減することができます。入力側フィルタでは、インプットフィルタやEMIフィルタを使用して、電源ラインからのノイズを除去します。出力側フィルタでは、アウトプットフィルタやフィルタコンデンサを使用して、出力信号のリップルやノイズを減少させます。
「写真の由来：SE-600-48 MEAN WELL 600W 12.5A 48V スイッチング電源/ CNC 電源」

グランドプレーン: スイッチング電源回路やノイズ発生源の近くに広いグランドプレーンを配置することで、ノイズの伝播を減少させることができます。グランドプレーンは、回路の地絡（GND）に対して広範囲の接地面を提供し、ノイズの経路を短絡し、回路全体のEMI（電磁干渉）性能を向上させます。

シールド: スイッチング電源回路や感受性の高い回路を電磁波から保護するために、シールドを使用することがあります。シールドは、金属製のケースやシールドフィルムなどで構成され、電磁波の漏洩や侵入を制限します。特に高周波帯域では、シールドの効果が顕著に現れます。

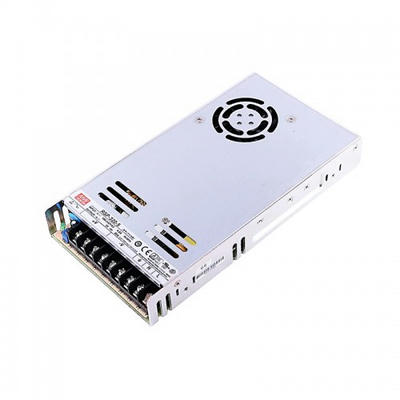

「写真の由来：RSP-320-5 MEAN WELL 300W 5VDC 60A 115/230VAC スイッチング電源/ CNC 電源 PFC機能付き」

グランドループの最小化: 電源回路や信号回路のグランドループを最小化することで、ノイズの混入を軽減することができます。グランドループは、回路内のGND経路の閉ループを指し、ノイズの伝播経路となります。グランドループを最小限にするためには、適切なグランドプレーン設計や信号線の配置を検討する必要があります。

適切な部品選定: スイッチング電源回路には、適切な部品の選定が重要です。高速スイッチングデバイスや低ESR（等価直列抵抗）のコンデンサ、EMIフィルタなど、ノイズを抑制するための特性を持つ部品を選ぶことが必要です。

これらは一般的なスイッチング電源のノイズ対策の手法ですが、具体的な設計やアプリケーションに応じて、さらなる対策が必要な場合があります。回路設計の専門知識やEMC（電磁環境適合性）のガイドラインに基づいて、適切なノイズ対策を行うことが重要です。

中空ステッピングモータの基本特性

中空ステッピングモータは、その名前の通り、中心に空洞（中空）があるモータの一種です。以下に中空ステッピングモータの基本特性を示します。

中空構造: 中空ステッピングモータは、モータの中心に空洞があります。この中空構造は、軸やケーブル、パイプなどの物体を通過させるために使用されます。例えば、ロボットアームや医療機器など、回転しながら物体を通す必要があるアプリケーションに適しています。

ステップモータの特性: 中空ステッピングモータは、ステップモータの一種です。ステップモータは、電気的なパルス信号によって固定量のステップを回転します。この特性により、正確な位置制御が可能であり、一定のトルクを保持することができます。


「写真の由来：Nema 23 中空シャフト ステッピングモーター バイポーラ 双轴 1.45 Nm(205.38oz.in) 2.0A 57x57x65mm」

高トルク密度: 中空ステッピングモータは、比較的小さなサイズに対して高いトルク密度を持っています。これは、中空構造により重量を削減し、トルクを最大化するためです。高いトルク密度は、特に制約されたスペースや重量のアプリケーションにおいて有利です。

位置検出と制御: 中空ステッピングモータには、一般的にエンコーダやセンサーが組み込まれています。これにより、モータの回転位置や速度を正確に検出し、制御システムにリアルタイムのフィードバックを提供できます。位置検出と制御の組み合わせにより、高精度な位置決めやトラッキングが可能となります。

「写真の由来：Nema 14 中空シャフト ステッピングモーター バイポーラ 双轴 16Ncm (22.66oz.in) 1.25A 35x35x35mm」

高い再現性: 中空ステッピングモータは、制御信号に基づいて正確なステップを回転するため、高い再現性を持っています。一度指定された位置に到達すると、同じパルス信号を再度提供すると再現性の高い動作が期待できます。

中空ステッピングモータは、特に回転軸に物体を通す必要があるアプリケーションに適しています。その中空構造とステップモータの特性により、高いトルク密度と位置制御の精度を提供します。ただし、個々のモータの仕様やメーカーによって特性が異なる場合があるため、具体的な要件に合わせて適切な中空ステッピングモータを選択する必要があります。
