ステッピングモータドライバにおけるノイズ対策技術

ステッピングモータドライバにおけるノイズ対策技術は、正確で安定したステッピングモータの動作を確保するために重要です。以下に一般的なノイズ対策技術をいくつか紹介します：

1. フィルタリング:

   - モータドライバの電源ラインや制御信号線にフィルタを追加することで、ノイズの影響を軽減できます。フェライトビーズやキャパシタを使用して、高周波ノイズを吸収することが一般的です。

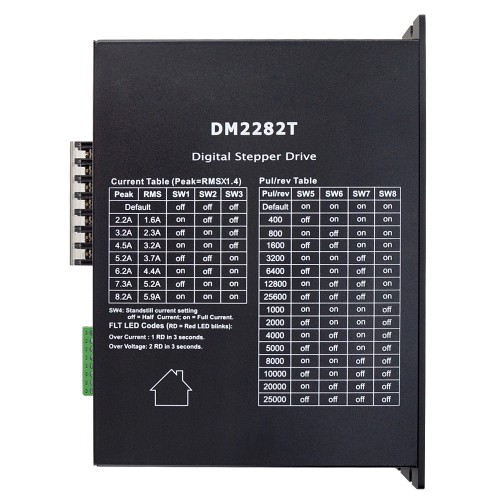

「写真の由来：デジタルステッピングドライバ DM2282T 180-240VAC 0.5-8.2A Nema 34,42 モーターと互換性があります」

2. グランドプレーン:

   - 適切に設計されたグランドプレーンを使用することで、ノイズの伝搬を抑制し、信号の品質を向上させます。地絡を最小限に抑えることで、ノイズの影響を軽減します。

3. シールディング:

   - ドライバボードやケーブルをシールドすることで、外部からの電磁干渉を遮断します。シールドされたケーブルを使用することで、周囲のノイズから保護されます。

4. 適切な接地:

   - 適切な接地設計を行うことで、ノイズの問題を軽減できます。ノイズが地絡に流れる経路を最適化し、ノイズの伝搬を防ぎます。

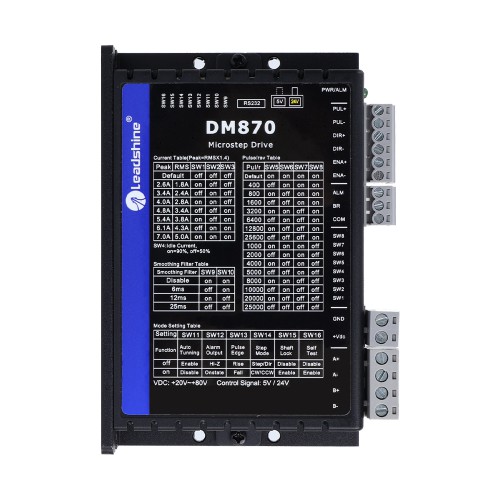

「写真の由来：Leadshine デジタルステッピングドライバ DM870 20-80VDC 0.5-7.0A (Nema 23、24、34 ステップモーターに適合)」

5. 適切な配線:

   - 配線を適切に配置し、クロストークやループインダクタンスを最小限に抑えることが重要です。信号線と電源線の間隔を適切に保ち、相互干渉を防ぎます。

6. 過電圧保護:

   - 過電圧保護回路を追加することで、電源ラインや信号線に発生する突入電圧やサージから回路を保護します。過電圧保護ダイオードやサージ吸収器を使用することが一般的です。

7. 地絡対策:

   - 地絡によるノイズを軽減するために、適切な地絡対策を実施します。地線のループを最小限に抑え、ノイズの影響を軽減します。

これらのノイズ対策技術を適切に組み合わせることで、ステッピングモータドライバのノイズを最小限に抑え、信頼性の高い動作を実現することができます。
