ステッピングモーター制御回路の基本設計と注意点について説明します。
基本設計：
1. ドライバー選定:
- ステッピングモーターの種類に応じて適切なドライバーを選定します。一般的なドライバータイプにはバイポーラステッピングモーター用のHブリッジドライバーや、ユニポーラステッピングモーター用の専用ドライバーがあります。
2. マイクロコントローラーの選定:
- ステッピングモーターの制御には、適切な信号を生成するためのマイクロコントローラーが必要です。選定時には、必要な入出力ピン数やクロック周波数、メモリ容量などを考慮します。
3. 電源回路:
- ステッピングモーターに適切な電源を供給するための電源回路を設計します。適切な電流と電圧を供給することで、モーターの正確な制御を実現します。
4. ステッピングモーターの配線:
- ステッピングモーターとドライバー、そして電源との配線を適切に接続します。正しい配線によって、安定した動作と信頼性の高い制御が可能となります。
注意点：
1. 熱管理:
- 過熱を防ぐために、ドライバーやステッピングモーター周辺の適切な冷却設計を行います。過熱は機器の寿命を短くし、正確な制御を妨げる可能性があります。
2. ノイズ対策:
- 電源ノイズや他の回路からの干渉を避けるために、適切なノイズフィルターやグランドプレーンの設計を行います。ノイズが制御信号に影響を与えると、モーターの動作が不安定になる可能性があります。
3. 過負荷保護:
- 過負荷が発生した際に、ステッピングモーターを保護するための過電流保護回路を設計します。過負荷が続くとモーターにダメージを与える可能性があるため、適切な保護が重要です。
4. 正確な位置制御:
- ステッピングモーターはステップ単位で回転するため、正確な位置制御が求められます。信号の遅延や誤差があると、位置制御が狂い、システムの性能が低下する可能性があります。
ステッピングモーター制御回路の基本設計には、電源回路や配線、適切なドライバー選定などが重要です。注意点を遵守し、正確な制御と安定した動作を確保するために、設計段階から慎重に取り組むことが重要です。
PR

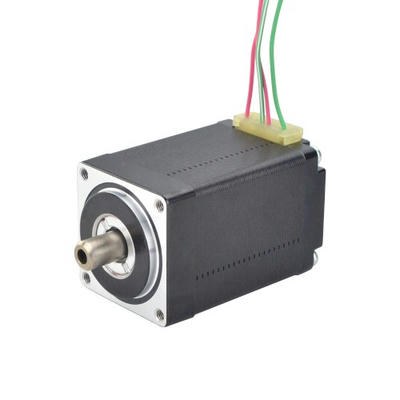

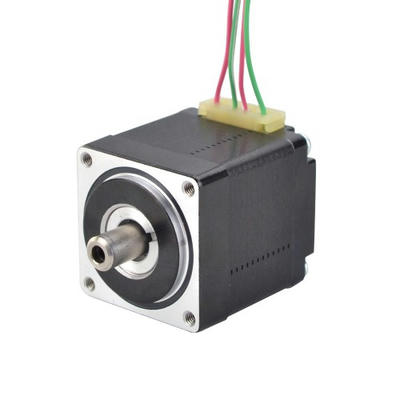

中空軸ステッピングモーターは、中空部分を通じて軸やケーブルを通すことができるため、特定のアプリケーションに適しています。熱管理技術は、中空軸ステッピングモーターの適切な動作と耐久性を確保するために非常に重要です。以下に、熱管理技術の重要性について詳しく説明します：
中空軸ステッピングモーターにおける熱管理技術の重要性:
1. 過熱の回避:
- 適切な熱管理技術を使用することで、ステッピングモーター内部の温度上昇を制御し、過熱を回避します。過熱はモーターの劣化や故障を引き起こす可能性があります。
2. 性能の維持:
- 適切な熱管理技術を採用することで、ステッピングモーターの性能を維持し、安定した動作を確保します。過熱による性能低下を防ぎます。
3. 寿命の延長:
- 過熱や過負荷を防ぐことにより、ステッピングモーターの寿命を延ばすことができます。適切な熱管理技術によってモーターの部品やコンポーネントの劣化を抑制します。
4. 安全性の確保:
- 過熱したステッピングモーターは、周囲の機器や環境に悪影響を与える可能性があります。適切な熱管理技術によって、安全性を確保し火災や機器の故障を防止します。
5. 効率の向上:
- 適切な熱管理技術は、エネルギーの効率的な利用を可能にし、モーターの性能を最大限に引き出すことができます。効率性の向上により、省エネルギー化やコスト削減に貢献します。
中空軸ステッピングモーターにおいて熱管理技術を適切に導入することで、安定した動作、長寿命、高い効率性を実現し、システム全体の信頼性と性能を向上させることができます。
バイポーラステッピングモータを使用したロボット制御の実例は、さまざまな産業や研究分野で見られます。以下にいくつかの一般的な実例を示します。
1. 3Dプリンタ:
- 3Dプリンタは、バイポーラステッピングモータを使用して複雑な立体物を造形するための位置制御に使用します。各軸のステッピングモータを制御することで、精密な位置決めや移動を実現し、高品質な印刷物を作成します。
- 自動組立ラインや工場内での作業を行う産業用ロボットアームでは、バイポーラステッピングモータが関節部分の制御に使用されます。モータのステップごとの制御により、精密な位置決めや動作を実現し、作業効率を向上させます。
3. カメラスライダー:
- カメラスライダーは、撮影時にカメラをスムーズに移動させるために使用されます。ステッピングモータを搭載したスライダーは、プログラムされた速度と距離でカメラを移動させることができ、クリエイティブな撮影効果を生み出します。
4. 自動化機器:
- バイポーラステッピングモータは、自動化された機器や装置の制御に広く使用されています。例えば、自動ドア、自動灌漑システム、自動焼却炉など、さまざまな機器でステッピングモータが使用されています。
これらは一般的な実例であり、バイポーラステッピングモータを使用したロボット制御の応用は非常に多岐にわたります。特定のプロジェクトや応用において、ステッピングモータがどのように使用されるかは、そのプロジェクトの要件や目的によって異なります。

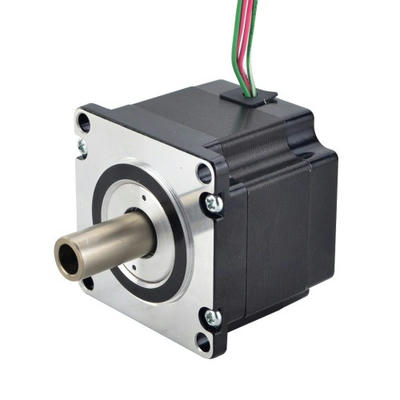

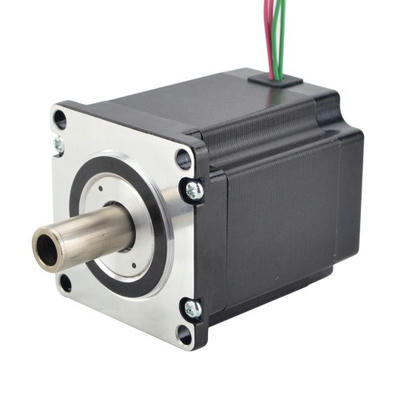

中空ステッピングモータと従来のステッピングモーターを比較すると、以下のような特徴や違いがあります：
中空ステッピングモータの特徴:
1. 中空構造:
- 中空ステッピングモータは、軸の中心が空洞になっている特徴を持ち、その中を通過させることができます。この特性は、ケーブルやチューブなどの物質を通すために便利です。
2. 応用分野:
- 中空ステッピングモータは、医療機器やロボットアームなどの分野で広く使用されています。特に、ケーブルやチューブを通す必要があるアプリケーションに適しています。
3. 設計の複雑さ:
- 中空ステッピングモータは、中空構造を持つため、設計や製造が従来のステッピングモータよりも複雑になる場合があります。
従来のステッピングモーターの特徴:
1. 一般的な用途:
- 従来のステッピングモーターは、一般的な位置制御や精密運動制御などのアプリケーションで広く使用されています。
2. 構造:
- 従来のステッピングモーターは、一般的に通常の軸を持ち、中空構造を持たないことが多いです。
3. 応用分野:
- CNCマシン、3Dプリンタ、産業ロボットなど、幅広い産業分野で従来のステッピングモーターが使用されています。
比較要点:
- 用途と特性:
- 中空ステッピングモータは、特定のアプリケーションに適していますが、従来のステッピングモーターは一般的な用途に広く利用されています。
- 設計の複雑さ:
- 中空ステッピングモータの設計は従来のステッピングモーターよりも複雑であり、製造コストが高くなる傾向があります。
- 応用分野:
- 中空ステッピングモータと従来のステッピングモーターは、それぞれ異なる応用分野で使用されており、特性や機能に応じて適切な選択を行う必要があります。
中空ステッピングモータと従来のステッピングモーターは、それぞれの特性や応用分野において独自の利点を持ち、適切な用途において選択されるべきです。
ステッピングモーターの駆動回路を設計して最適化する際に考慮すべきいくつかの重要なポイントがあります。以下に、ステッピングモーター駆動回路の設計と最適化に関する一般的なガイドラインを示します：
1. ステッピングモーターの仕様の理解:
- ステッピングモーターのタイプ（双方向、単方向）、ステップ角、相数、電流容量などの仕様を理解することが重要です。これに基づいて、適切な駆動回路を選択しましょう。
2. 駆動方式の選択:
- ステッピングモーターを駆動する方法には、バイポーラ駆動、ユニポーラ駆動などがあります。アプリケーションの要件に応じて適切な駆動方式を選択しましょう。
3. 電流制御:
- ステッピングモーターは適切な電流制御が必要です。定電流駆動回路を使用するか、マイクロステップ駆動などの高度な制御を導入するかを検討しましょう。
4. 保護回路の実装:
- 過電流保護、過温度保護、逆極性保護などの保護回路を実装し、ステッピングモーターや回路を保護しましょう。
5. ノイズ対策:
- ステッピングモーターの駆動はノイズを発生させることがあります。適切なノイズフィルタリングやグランドプレーンの設計などでノイズを最小限に抑えましょう。
6. 効率と熱対策:
- 駆動回路の効率を向上させるために、低損失の部品を選択し、熱設計にも注意を払いましょう。過熱を防ぐために十分な放熱設計を行いましょう。
7. システム全体の統合:
- ステッピングモーター駆動回路は、システム全体での動作と連携が重要です。他の制御回路やマイコンとのインターフェースを考慮して設計しましょう。
これらのポイントを考慮しながら、ステッピングモーターの駆動回路を設計し、最適化することで、効率的かつ安定した動作を実現できます。また、試作段階でのテストやフィードバックを通じて、回路の調整や改善を行い、最終的な設計を完成させることが重要です。
