ステッピングモーターのドライバー

ステッピングモーターを動かすためにはドライバーと呼ばれる制御装置が必要です。ドライバーはステッピングモーターに流す電流電圧を制御して、回転速度、回転量などをコントロールすることができます。

ドライバーには定電流駆動方式と低電圧駆動方式がありますが、高速でのトルク特性が優れている定電流方式が採用される場合が多いです。一般的には、ドライバーに上位制御機器より回転速度、回転量の指示値としてパルス列を入力し、入力されたパルス列に従ってモーターを指示速度で指示量回転させます。

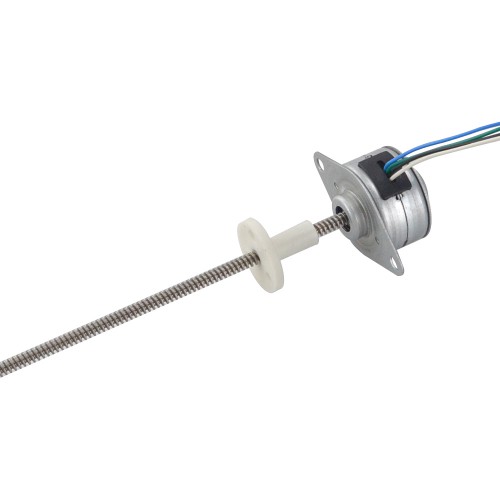

PM型リニアステッピングモータ

ドライバーにはマイクロステップと呼ばれる機能を搭載しているものがあります。ステッピングモーターは基本ステップ角を最小回転角度として回転しますが、マイクロステップ機能を持つドライバーは、各コイルに流す電流を調整し、基本ステップ角を電気的に細分化し、回転の分解能を上げることができます。

ブラシレスDCモータ

また、振動、騒音を低減させる効果や、ステップ角ごとのオーバーシュートの低減、起動停止時の衝撃緩和の効果もあります。マイクロステップ機能の分解能は、多いものだと1/250程度まであり、使用用途によって、ディップスイッチなどで選択することができます。

-----------------------------------------------------------------------
